混流式水轮机转轮结构三维设计

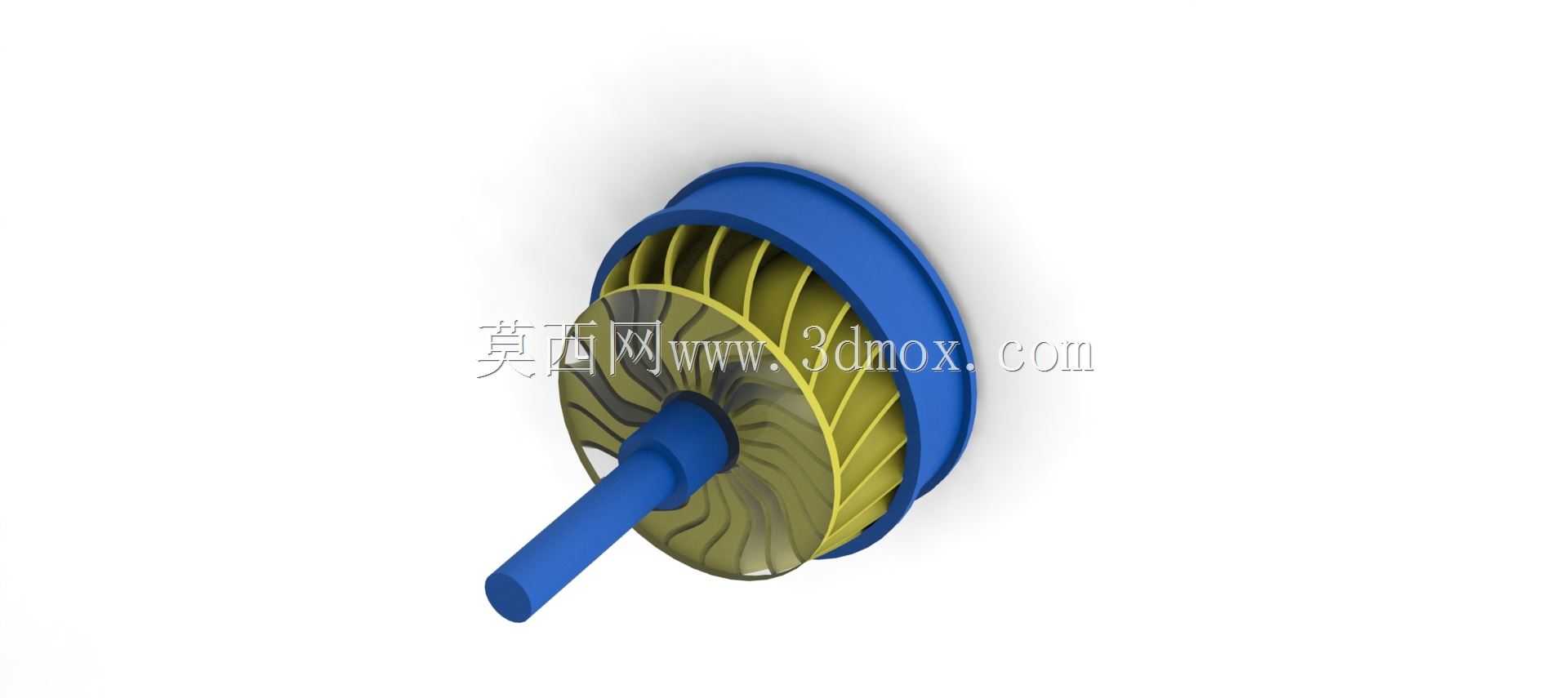

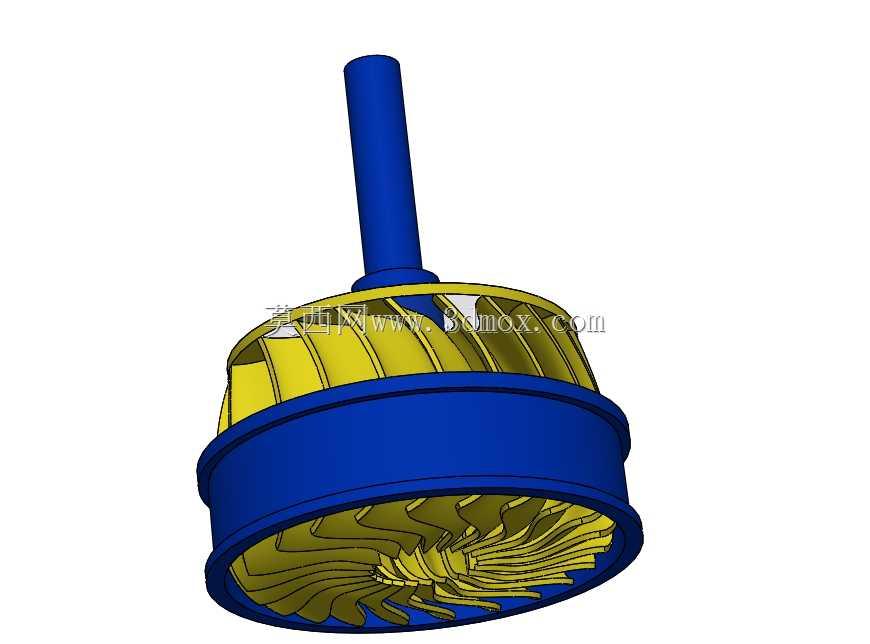

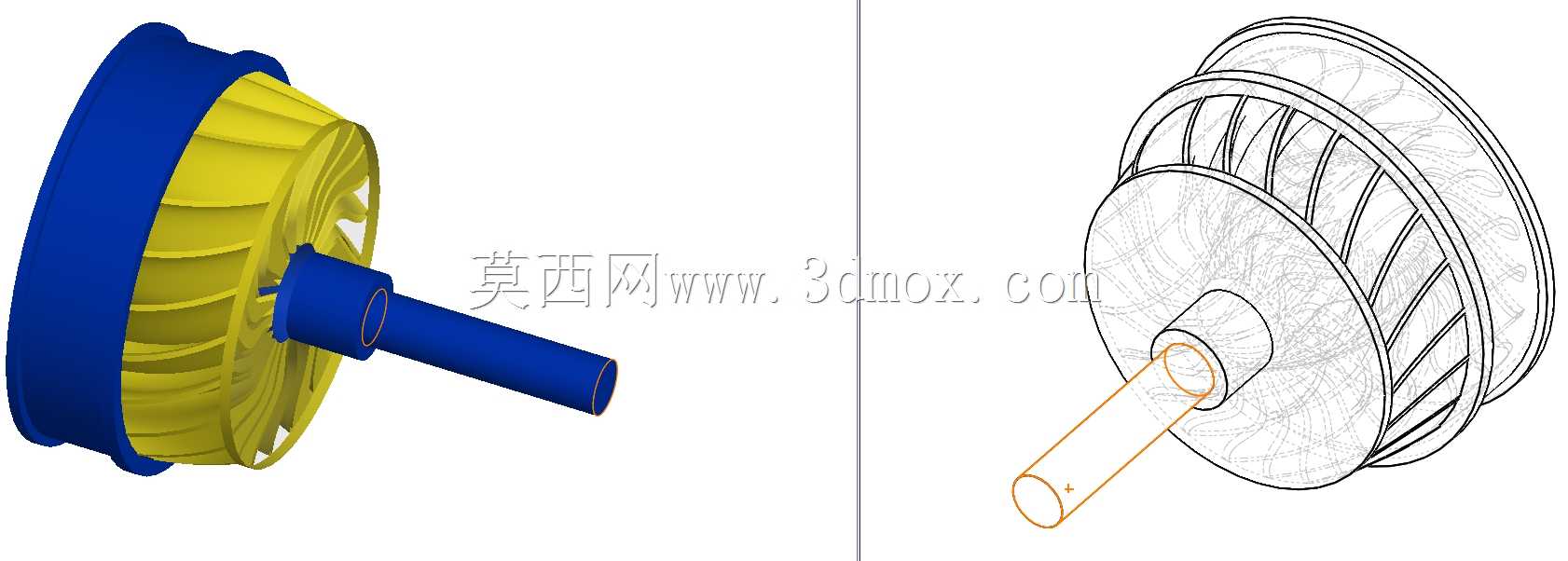

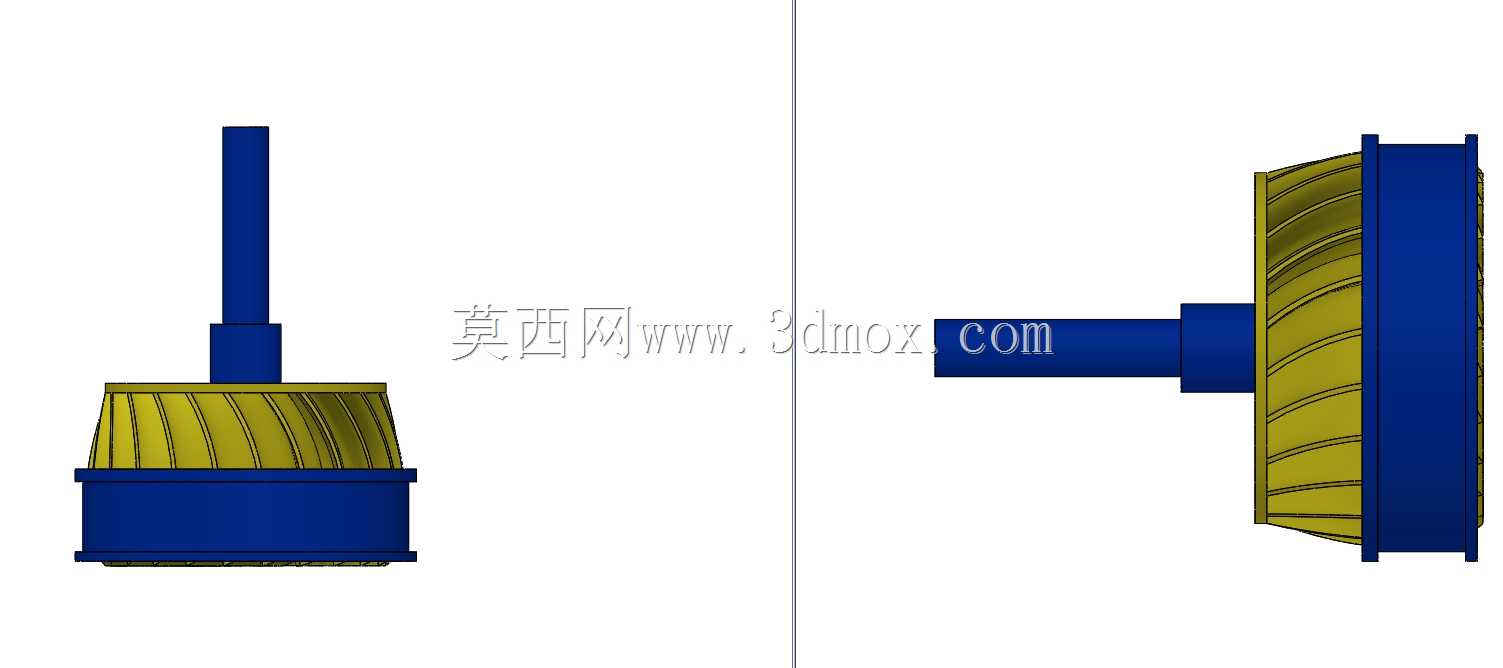

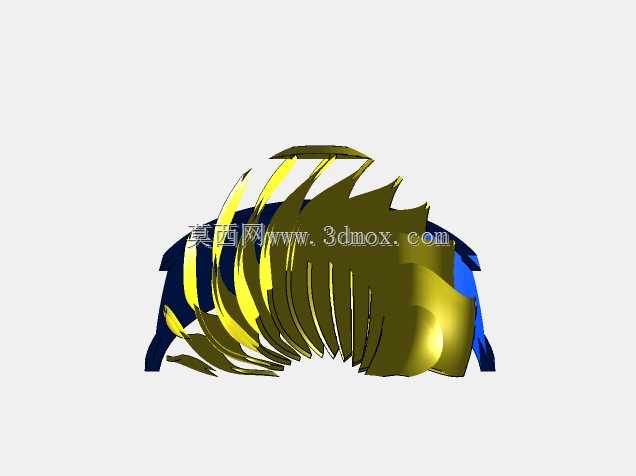

　　混流式水轮机是中高水头水电站应用最广泛的水力能量转换核心部件，其结构设计直接决定电站的水能利用效率与运行稳定性。该三维模型完整还原了混流式水轮机转轮及主轴的核心结构，可用于水力机械结构教学、电站设备选型参考、水轮机改造方案的结构校核场景。从实际工程应用角度看，这类水轮机适配水头范围通常覆盖20m至450m区间，单机组出力可从几十千瓦到几十万千瓦不等，是兼顾径流冲击与轴向过流特性的机型，水流进入转轮后先沿径向流动，在叶片流道内逐步转向轴向排出，相比轴流式水轮机具备更高的水头适应性，相比冲击式水轮机拥有更优的大流量工况适配能力。模型中清晰呈现了上冠、下环、空间扭曲叶片、主轴连接段的核心结构，叶片采用空间扭曲翼型设计，

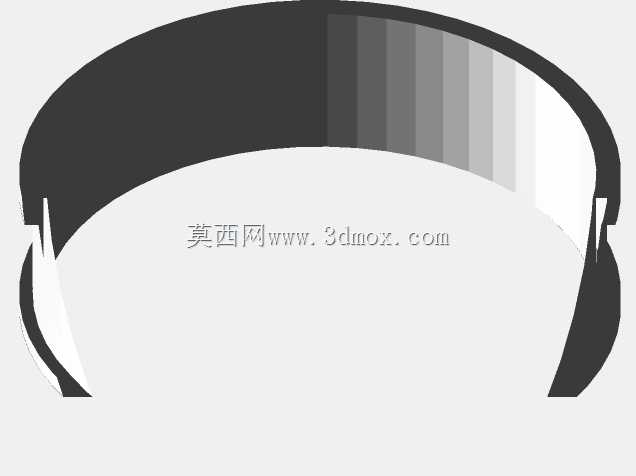

　　设计阶段需要结合CFD流场仿真反复调整叶片进出口安放角，确保不同工况下水流沿叶片表面平顺流动，减少脱流、涡带带来的水力振动与能量损失。上冠位置设置的主轴连接法兰采用止口定位结构，保证转轮与主轴的同轴度安装要求，安装过程中需要严格控制主轴摆度，避免运行过程中出现偏磨导致的机组振动超标。下环作为叶片外缘的连接支撑部件，既承担叶片的离心力载荷，也构成流道的外侧边界，其过流面的圆弧过渡设计直接影响转轮出口的水流流态，设计时需要保证下环与尾水管进口的平滑衔接，减少出口水力损失。从安装边界来看，该类转轮的轴向安装尺寸需要匹配蜗壳、导水机构与尾水管的相对位置，径向尺寸需要与转轮室保持均匀间隙，

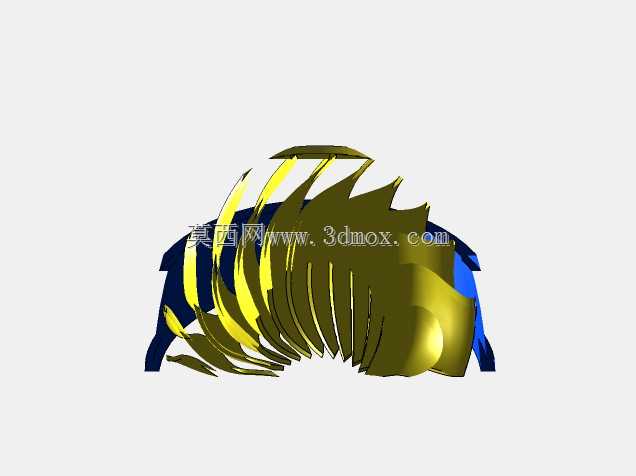

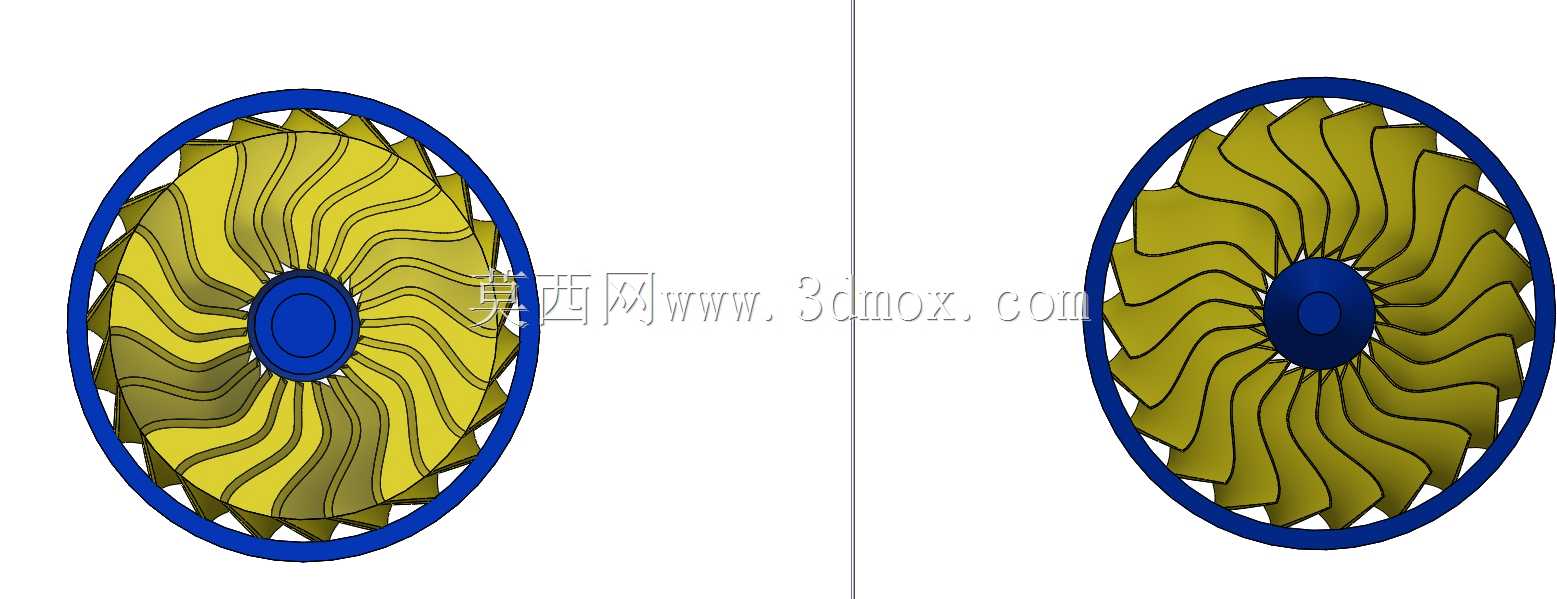

　　间隙值通常根据转轮直径大小控制在单边1mm至5mm区间，间隙过小容易出现运行中碰磨，间隙过大则会导致容积损失升高，降低机组整体效率。模型中叶片数量采用常规混流式机组的13至17片区间的设计方案，叶片厚度从根部到外缘逐步减薄，既满足强度要求，也尽可能减少叶片对水流的排挤效应。在结构强度校核层面，需要重点关注叶片与上冠、下环连接的根部位置，该区域是交变应力集中的部位，长期运行在含沙水流工况下还需要考虑磨损与汽蚀的叠加影响，设计时通常会在根部做圆角过渡处理，降低应力集中系数。主轴采用实心轴结构，与上冠的连接采用螺栓把合结构，传递水力矩与转轮自重，轴身的直径设计需要满足扭矩传递与临界转速要求，确保机组运行转速避开轴系的临界转速区间，避免发生共振。
