凹入式蜂窝结构弹性行走轮结构设计

这款凹入式蜂窝结构行走轮的设计，最初是针对野外勘探流动站、小型无人巡检平台在非铺装路面的通行痛点展开的，常规充气轮胎在碎石、沟壑、松软沙土地形中，容易出现爆胎、胎压不足导致的陷滞问题，而实心橡胶轮的减震性能不足，颠簸产生的冲击会直接传递到搭载的精密传感仪器上，长期使用会造成传感器校准偏移、元器件松动等故障，直接影响勘探、巡检作业的数据准确性与设备寿命。

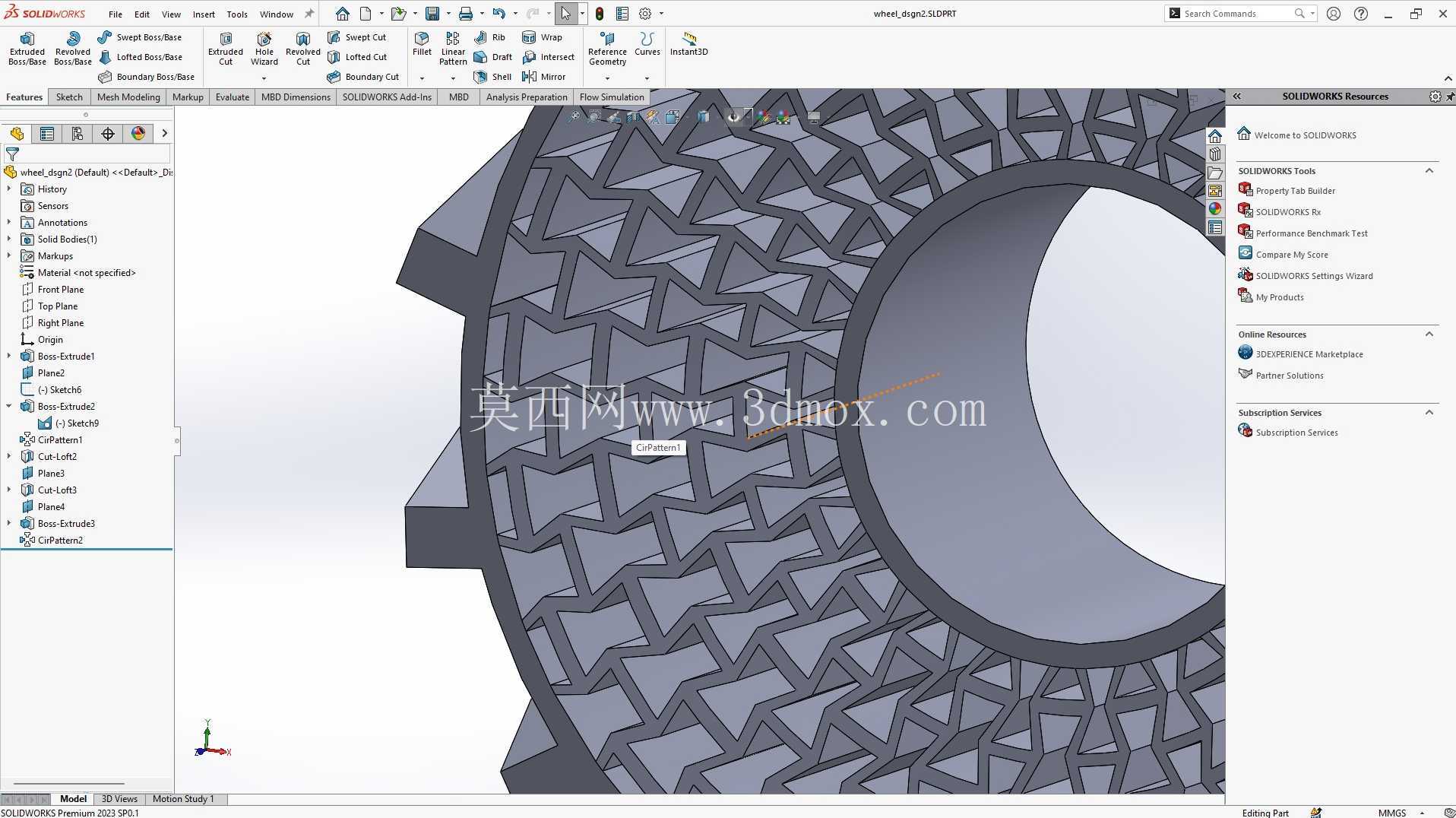

从结构设计逻辑来看，整个轮体采用一体化的蜂窝承载构型，区别于传统径向直辐条的免充气轮，这款轮的蜂窝单元采用凹入式折角构型，每个蜂窝胞元的侧壁都设计了可控的形变余量，当轮面接触到凸起石块或者凹陷坑洼时，接触区域的蜂窝单元会沿着折角方向产生有序的弹性形变，不会出现局部应力集中导致的结构断裂，同时形变过程中可以吸收大部分冲击能量，不需要额外搭配悬挂减震结构就能实现优秀的滤震效果，对于载荷在50kg以内的小型移动平台来说，可以直接简化底盘的悬挂结构，降低整体设备的重量与制造成本。

在牵引性能的设计上，蜂窝结构的轮面在受压形变时，接触区域的胞元边缘会形成错落的咬合面，相比光滑的实心轮面，在沙土、泥泞、覆有落叶的湿滑路面上，可以提供更大的接触摩擦力，减少打滑概率，尤其是在坡度不超过25度的非铺装坡面行进时，轮面形变后与坡面的实际接触面积比同尺寸实心轮大30%左右，牵引力输出更稳定，不会因为局部打滑导致的行进轨迹偏移，这对于需要按预设路径行进的测绘、巡检无人平台来说，能有效降低路径修正的频次，提升作业效率。

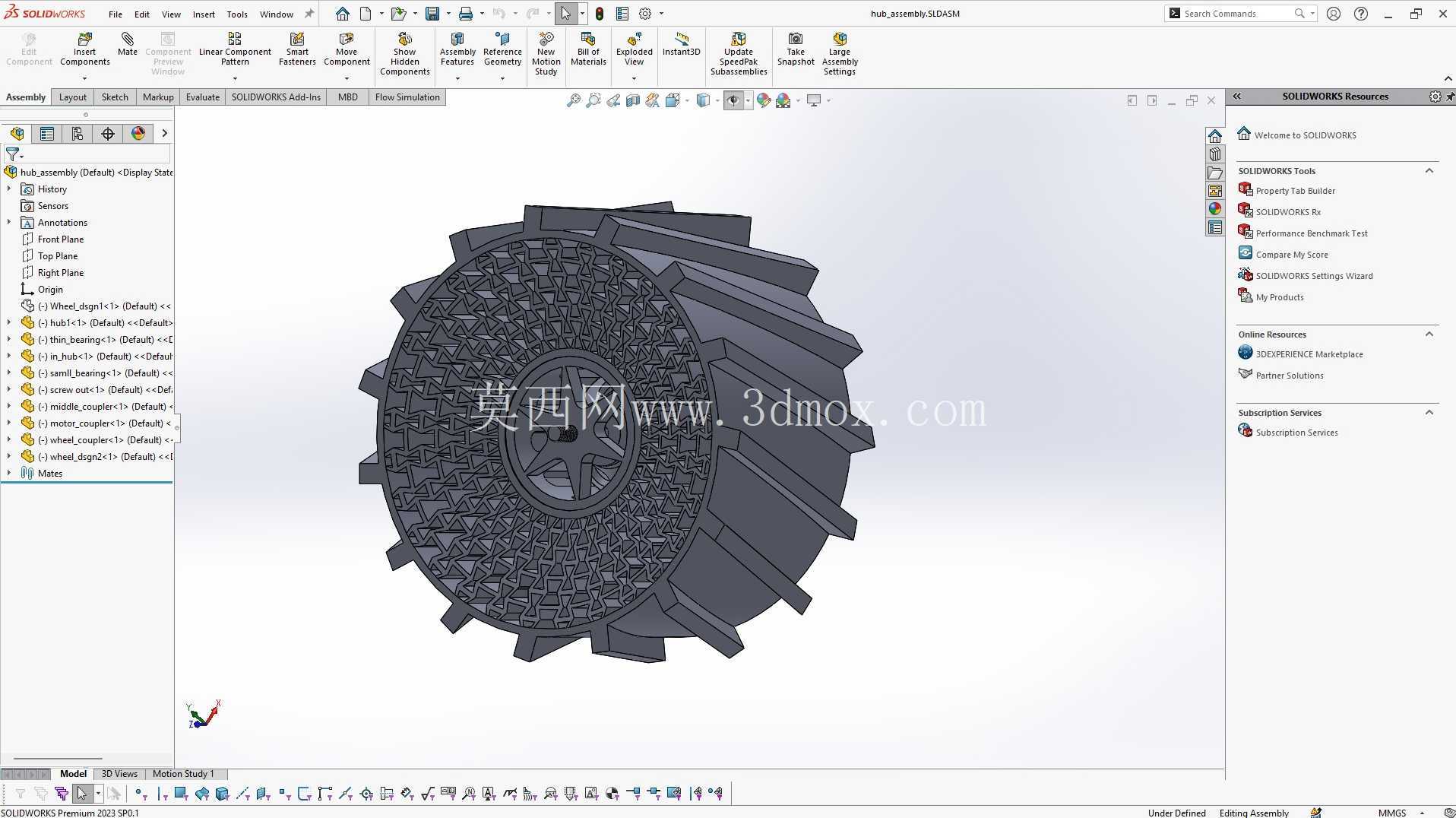

模块化的设计思路贯穿整个轮体的结构细节，整个轮的蜂窝承载层与内侧的安装轮毂采用可拆分的配合结构，轮毂部分设计了标准的键槽安装位，可以适配市面上多数小型移动平台常用的6mm、8mm、12mm直径驱动轴，不需要额外定制转接件就能完成安装替换。当轮面的蜂窝结构因为长期使用出现局部磨损或者胞元断裂时，不需要更换整个轮体，只需要替换对应磨损区域的模块化蜂窝块即可，维护成本比整体式免充气轮降低60%以上，而且不同硬度的蜂窝模块可以根据使用场景灵活搭配，比如在平整硬化路面使用时，可以更换硬度更高的蜂窝模块，降低滚动阻力提升行进续航；在复杂越野地形使用时，更换硬度更低的高弹性蜂窝模块，提升减震与抓地性能。

从安装边界尺寸来看，这款轮的整体外径控制在200mm，轮体宽度为60mm，内侧安装轮毂的轴孔中心到轮面的径向尺寸公差控制在±0.2mm以内，轮体的整体静不平衡量小于5g·cm，安装后高速行进时不会出现明显的轮体跳动，适配的驱动轴转速范围在0-300rpm，完全覆盖小型无人移动平台的常规行进速度区间。轮体的蜂窝结构壁厚设计为2mm，在保证形变弹性的同时，单轮的额定静载荷可以达到80kg，动载荷可以达到60kg，完全满足多数小型勘探、巡检、运输移动平台的载荷要求。

在结构兼容性设计上，整个轮体的安装接口遵循通用小型移动平台的轮系安装标准，轮毂的定位台阶尺寸与常见的麦克纳姆轮、普通橡胶轮的安装尺寸完全一致，用户在替换轮组时不需要对底盘的安装位进行任何修改，直接拆卸原有轮体后即可完成安装，大幅降低了用户的改装成本。同时蜂窝结构的镂空设计可以有效降低轮体的整体重量，同尺寸下这款轮的重量比实心橡胶轮轻40%左右，可以有效降低驱动电机的负载，提升移动平台的电池续航时长，对于依靠电池供电的野外作业平台来说，重量的优化可以直接转化为作业半径的提升。

在实际工况的适配性上，这款轮的蜂窝结构采用均匀的壁厚设计，所有形变单元的力学性能一致，不会出现传统免充气轮因为辐条刚度不均导致的轮面偏磨问题，长期使用后轮面的圆度保持性更好，不需要频繁调整轮体的安装定位。同时凹入式的蜂窝结构在行进过程中，夹带的泥沙、碎石可以从蜂窝的镂空间隙中自然排出，不会出现异物卡滞在辐条间隙中导致的轮体卡滞、形变异常问题，在雨后泥泞路面、碎石路面作业时的可靠性远高于传统辐条式免充气轮。
