桌面级二维数控精密绘图写字装置

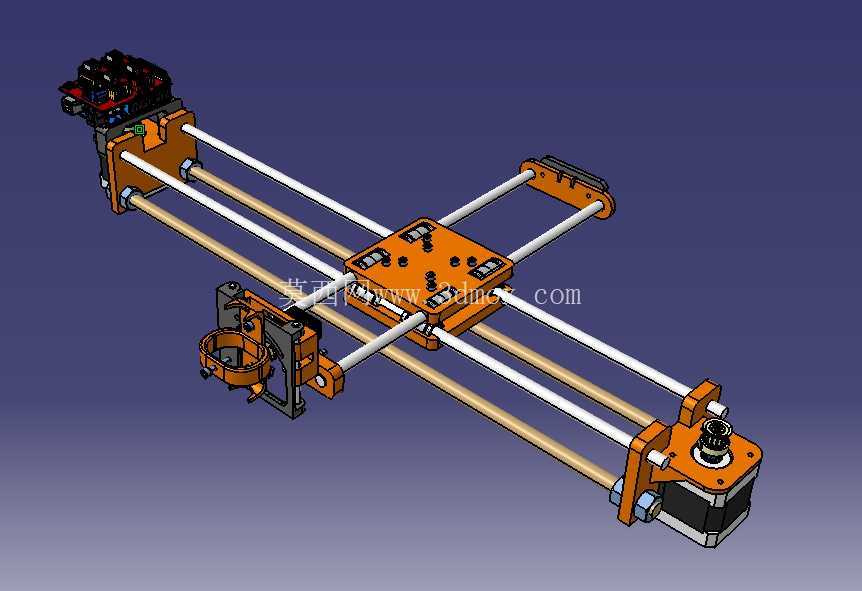

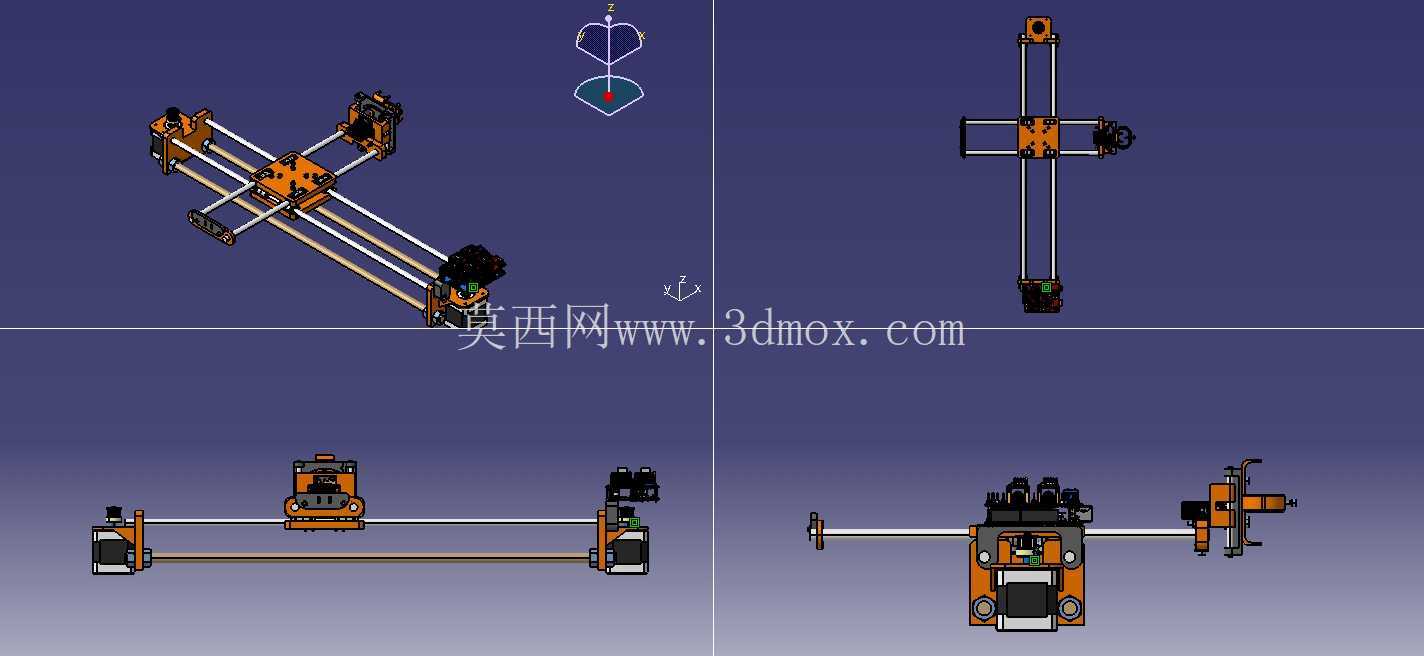

　　这套二维运动执行机构的核心定位，是面向桌面场景完成平面轨迹类作业，日常可覆盖纸面绘图、手写字体复刻、薄材划线、小型工件表面标记等工况，在教学实训、文创打样、小型办公自动化场景里都能找到适配位置。整套机构采用龙门式双轴直连布局，没有冗余的传动转向结构，X轴方向由两根平行光轴承担导向支撑，传动侧搭配同步带完成滑台的往复牵引，Y轴方向同样采用光轴导向，两端的步进电机直接驱动带轮带动横梁整体位移，两个运动轴的动力源都选用42规格步进电机，电机输出端通过联轴器和带轮刚性连接，传动间隙控制在桌面设备的常规精度区间内。从结构设计的思路来看，整套装置优先控制装配复杂度，所有受力支撑件都采用板材铣削成型的橙色安装座，安装座上预留了标准的光轴锁紧孔、电机固定孔和带轮张紧调节槽，加工时不需要复杂的五轴工序，普通数控铣或者3D打印都能完成非标件制作，后期维护时单独更换磨损件也不需要拆解整个机架。导向件全部选用标准直线光轴，光轴两端通过支撑座固定在两侧的安装立板上，滑台内部配套直线轴承和光轴配合，运动过程中径向跳动量小，长期运行后如果出现间隙磨损，只需要更换对应规格的直线轴承即可，备件通用性极强。

　　末端执行滑台搭载在X轴的移动拖板上，拖板上预留了笔具夹持的安装位，可以适配普通签字笔、马克笔、划线针等不同作业工具，夹持位置带有高度调节余量，能够适应不同厚度的纸张、亚克力薄片、不干胶基材等作业台面，落笔抬笔的动作可以通过选配的微型舵机或者电磁铁驱动，不需要额外复杂的气动回路，在没有气源的桌面环境里也能独立运行。安装边界方面，整套机构的横向跨度由两根Y向光轴的长度决定，常规配置下有效绘图幅面覆盖A3到A4纸张区间，整机平放时占用的桌面深度和宽度都控制在普通办公桌面的承载范围内，底部四个角的安装座预留了沉头固定孔，可以直接锁附在木质工作台或者铝型材台面上，运行时的高速往复位移不会出现整机滑移的问题。

　　走线布局上，两个轴的步进电机线缆都沿着光轴侧边排布，拖链预留了弯曲活动余量，滑台全程往复运动时不会出现线缆拉扯干涉的情况。在实际工况适配中，这套机构的运动控制逻辑和小型数控雕刻机的两轴联动逻辑完全通用，用户可以直接导入矢量格式的轨迹文件，通过下位机完成插补运算，绘制连续曲线、文字轮廓、标记线条都能保持均匀的走线速度，不会出现普通手持绘图的线条抖动问题。和同幅面的丝杆传动绘图设备相比，同步带传动的结构运行噪音更低，高速空走时的响应速度更快，针对绘图这类负载极小的作业场景，完全不需要丝杆机构的高刚性推力，反而能通过简化传动链降低整体装配成本。

　　结构建模过程中所有配合位置都预留了合理的装配公差，光轴和支撑座的配合采用过渡配合，电机安装面和带轮的同轴度公差在建模时就做了基准约束，装配时不需要反复修配就能保证两个轴的运动垂直度，避免出现绘图轨迹倾斜、方形轮廓画成平行四边形的问题。两侧的立板支撑件做了加强筋结构，在电机高速启停的冲击下不会出现立板形变，长期运行后运动精度保持性更好。滑台的配重经过对称设计，X轴左右移动时整个拖板的重心始终落在两根导向光轴之间，不会出现偏载导致的轴承单侧磨损。针对教学场景，这套装置的所有结构件都完全外露，学员可以直观观察同步带传动、直线导向、步进电机驱动的完整工作逻辑，拆装实训时不需要专用工装，就能完成整个机构的拆解和重组，帮助理解两轴数控设备的基础设计逻辑。针对文创小批量生产场景，它可以连续完成多张卡片、纸品的图案绘制，代替人工完成重复的手写划线工作，作业一致性远高于人工操作。
