带内螺纹M20x1.5连接器用2型盖结构

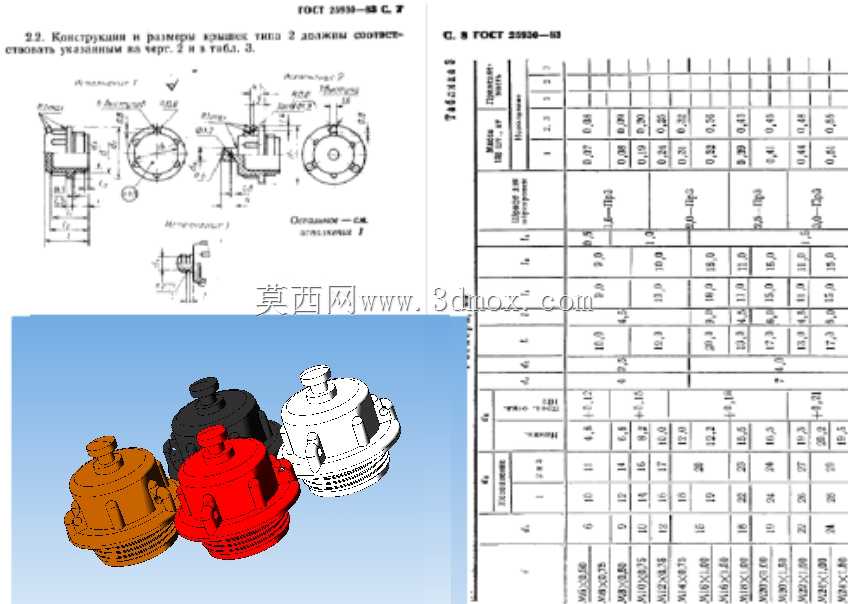

　　这款带内螺纹M20x1.5的连接器用2型盖，主要应用在工业流体管路、气动液压回路以及低压电气穿线系统的末端封堵场景，在机床液压站、车间压缩空气管网、户外设备接线端口的防护设计中十分常见，核心作用是在管路或接口预留、设备检修停运时，封堵外露的连接端口，避免外界粉尘、水汽、切削液等杂质进入管路内部造成元件卡滞、介质污染或者电路短路问题。设计上完全遵循GOST 25930-83标准的尺寸要求，端盖主体采用圆盘式结构，外侧预留了适配扳手夹持的受力位，方便现场安装时施加拧紧力矩，保证螺纹连接的预紧力足够，不会因为设备运行振动出现松脱漏液的情况。端盖内侧的M20x1.5细牙内螺纹，和同规格的外螺纹连接器适配时，细牙螺纹的螺距更小，

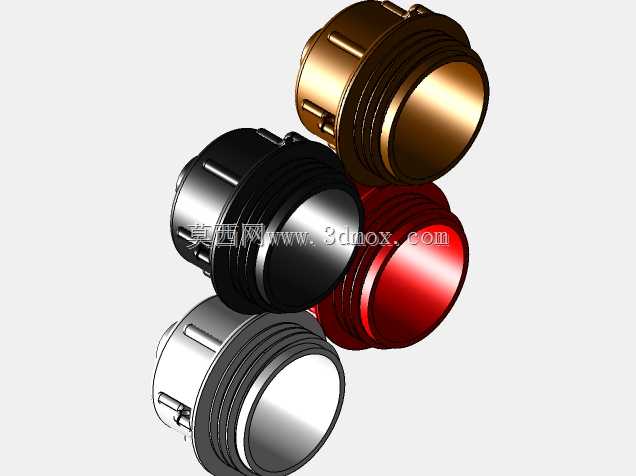

　　螺纹配合的牙型接触面积更大，密封性能和连接自锁性都优于普通粗牙螺纹，在有振动的工况下防松表现更稳定，不需要额外增加过多的防松结构就能满足使用要求。从安装边界来看，端盖的外圆直径、端面厚度都严格匹配对应规格连接器的安装空间，拧紧之后端盖端面和连接器端面完全贴合，不会突出过多占用周边的装配空间，在密集排布的阀组、接线端子排上使用时，不会和相邻的元件产生安装干涉。端盖的端面做了平整处理，如果有密封需求，可以在端面和连接器之间加装适配规格的密封垫片，进一步提升封堵部位的防护等级，满足户外或者有喷淋工况的使用要求。不同配色的模型分件对应了不同材质的选型方向，工程实际中可以根据使用场景的介质特性、环境腐蚀程度选择铸铁、铸铝或者工程塑料材质，

　　铸铁材质的端盖强度更高，适合高压液压回路的封堵，铸铝材质重量更轻，适合航空航天或者移动设备上的轻量化安装需求，工程塑料材质绝缘性能好，多用于电气线路端口的绝缘防护。建模过程中完整还原了螺纹的牙型细节、端盖的倒角过渡以及夹持位的结构尺寸，结构设计人员在做整机布管设计时，可以直接调用该模型完成装配干涉检查，不需要反复核对标准件的尺寸参数，能有效缩短管路系统的设计周期，避免因为标准件选型尺寸不符导致的装配返工问题。
