焊接式USB C型公头连接器结构设计

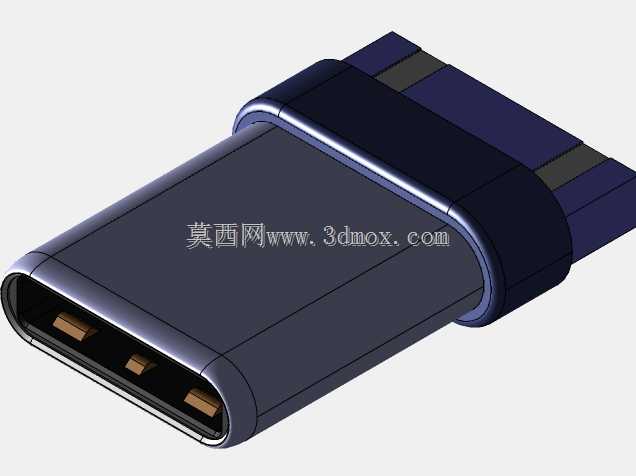

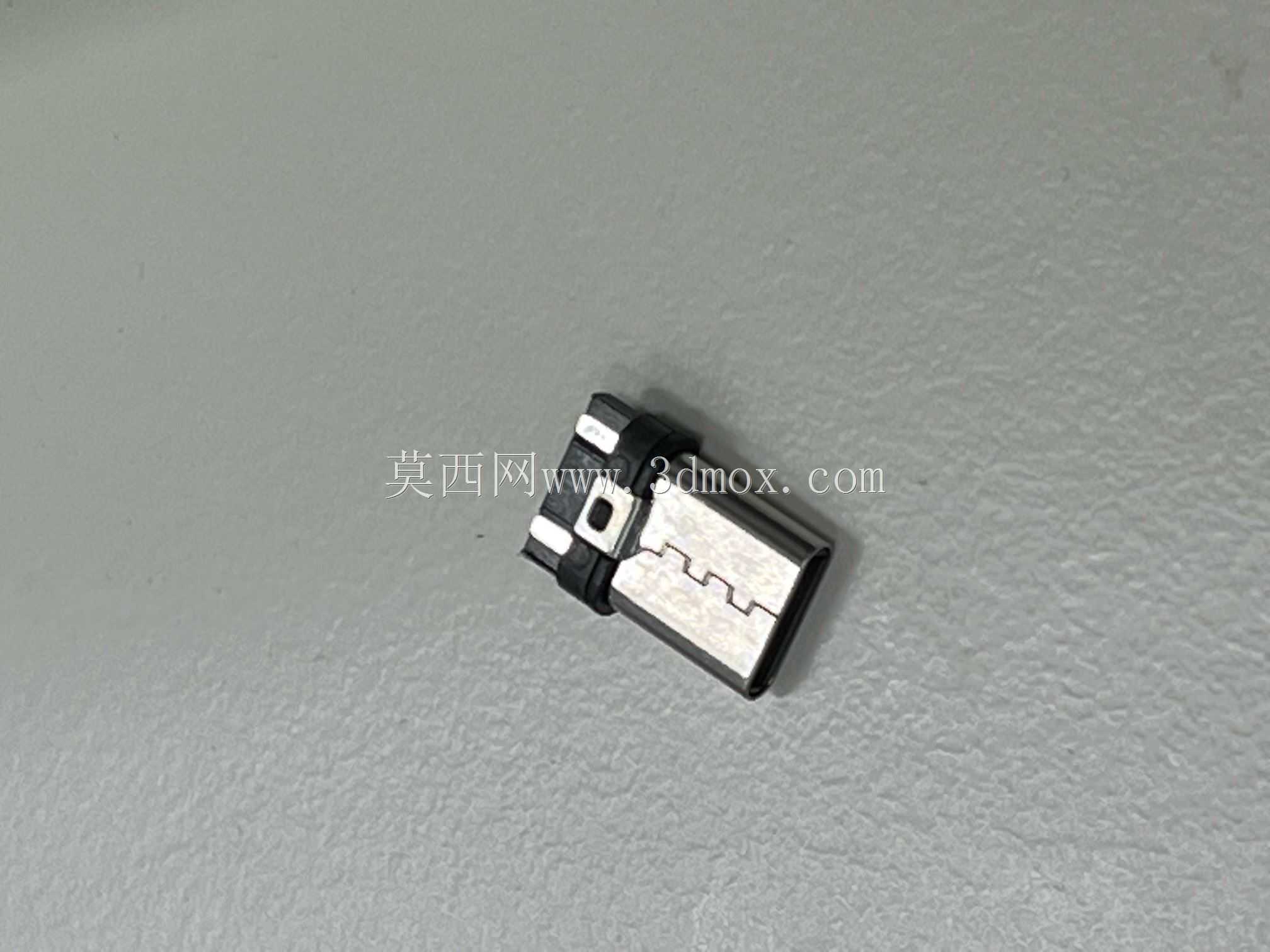

　　在小型化便携电子设备、定制化电池组供电模块、嵌入式硬件改装项目中，供电连接的可靠性直接决定整套装置的运行稳定性，这款焊接式USB C型公头正是针对这类需要直接焊线取电的场景设计，区别于常规带PCB板、带外壳封装的成品Type-C插头，该结构去掉了冗余的注塑包胶与预装卡扣，保留公头核心插接主体与尾部焊盘区域，适配Vcc与GND两线焊接的取电需求，无需处理多余的信号引脚，大幅简化小功率供电场景的接线流程。从结构设计层面看，公头插接端严格遵循USB-C接口的标准插接尺寸，金属外壳的壁厚控制在0.3mm，既保证插接时的结构强度，避免多次插拔后外壳变形导致接触不良，又不会因为壁厚过大增加整体尺寸，插接段的长度控制在标准的6.5mm，

　　能够完全适配市面上所有标准Type-C母座的插接深度，不会出现插接过浅松脱、或者插接过深顶坏母座内部弹片的问题。公头内部的接触弹片采用对称排布，仅保留电源正负极对应的两个接触位，弹片的凸起高度经过反复校核，保证插入母座后接触压力维持在合理区间，既不会因为压力过大导致插拔力超标损伤母座，也不会因为压力不足出现接触电阻过大、供电时发热的问题。尾部的焊接区域做了加宽的焊盘设计，焊盘表面预留了挂锡的凹槽结构，焊接导线时焊锡能够顺着凹槽填充，避免焊锡外溢造成相邻焊盘短路，同时焊盘与前端插接金属外壳之间做了0.8mm的绝缘隔离台阶，焊接时即使有少量焊锡流淌，也会被台阶阻挡，不会接触到金属外壳造成电源短路。整体外形的安装边界经过优化，

　　主体最大外径控制在8.8mm，尾部焊接区域的宽度为6.2mm，在狭小的设备内部空间安装时，不需要预留过大的避让空间，既可以直接焊接导线后做热缩管绝缘处理，也可以根据设备外壳的结构定制3D打印的固定外壳，适配不同的安装固定需求。在实际应用中，这类焊接式公头常被用于小型锂电池组的输出接口改装、便携电子设备的内置供电引线焊接、DIY外设的供电接口制作，相比带板的成品插头，它的结构更紧凑，焊接后的整体厚度更薄，能够塞入更狭小的设备腔体内部，同时金属外壳的结构可以直接作为接地端使用，在需要做电磁屏蔽的场景中，直接将屏蔽层焊接在金属外壳上即可，不需要额外做屏蔽处理。设计过程中特意将尾部焊盘的长度做了1.2mm的延伸，即使是线径较粗的20AWG供电导线，也能够顺利搭在焊盘上完成焊接，不会出现焊盘过短导线无法固定的问题，插接端的金属外壳边缘做了R0.2mm的圆角处理，插入母座时不会刮伤母座的塑料内芯，提升反复插拔的使用寿命。
