3英寸共阳型七段数码显示器件结构

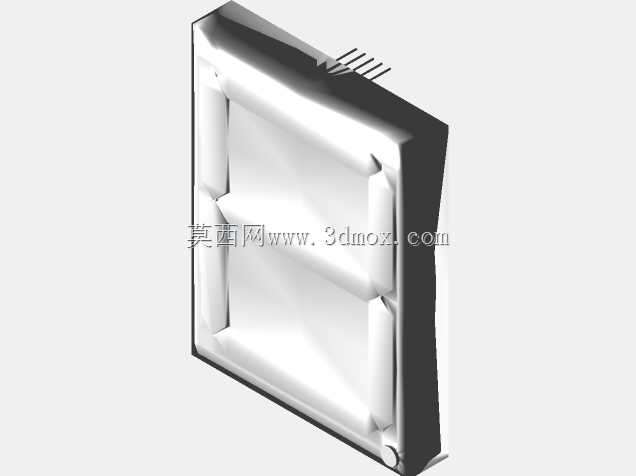

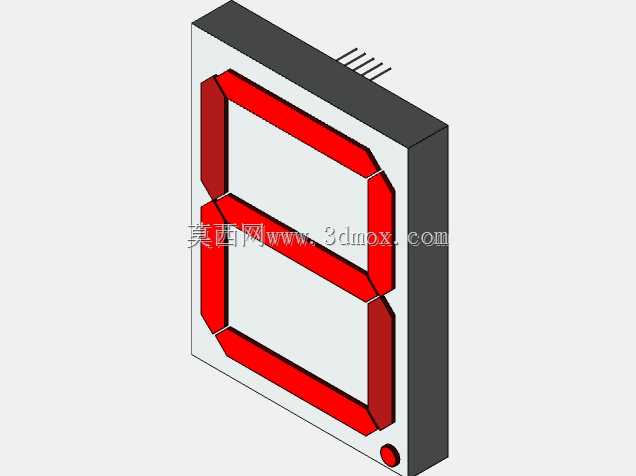

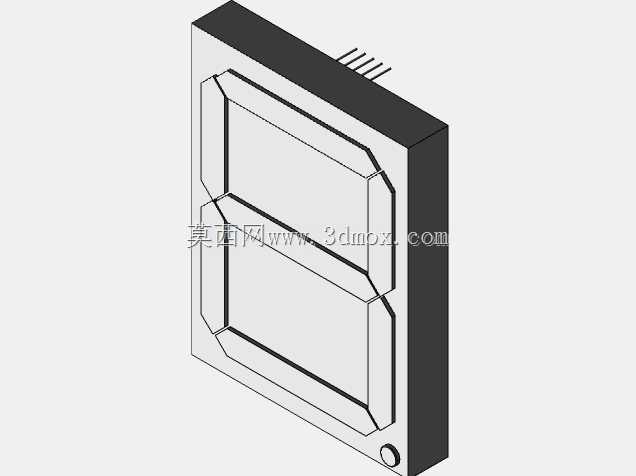

　　做工业设备数显面板选型的时候，3英寸七段显示器是很常见的大尺寸数显方案，不像小尺寸数码管只适合手持设备近距离查看，这个尺寸的显示面能在3-5米的观测距离下清晰识别数字，适合车间设备状态看板、大型机床操作面板、公共区域计数装置这类需要远距离读数的场景。从结构设计上看，这款器件采用标准的双列直插引脚布局，引脚从封装本体侧部伸出，排布间距符合通用大尺寸数码管的安装规范，在做PCB Layout的时候可以直接套用标准封装库，不需要额外调整焊盘位置。本体外壳采用黑色阻燃工程塑料注塑成型，正面的显示段码采用红色透光封装，每一段的发光区域边缘做了斜切导光处理，能减少相邻段码的光线串扰，避免显示数字的时候出现边缘发虚、段间漏光的问题，

　　哪怕是在车间强光环境下，红色段码的对比度也足够支撑清晰读数。设计建模的时候要特别注意安装边界的预留，这款器件的显示面是矩形结构，背部的引脚伸出长度要和面板安装槽的深度匹配，面板开孔的时候除了要留出显示窗口的位置，还要在本体四周预留0.5-1mm的装配间隙，方便打胶固定或者加装卡扣。段码的排布严格遵循通用七段显示的段定义逻辑，从顶部的a段到右下角的g段，每一段的长宽比例都做了优化，显示0-9任意数字的时候，笔画粗细均匀，不会出现某一段过宽或者过窄导致的数字识别偏差。实际应用里，这类大尺寸七段显示器往往会搭配驱动三极管使用，因为大尺寸数码管的单段工作电流比小尺寸型号高，建模的时候还要考虑引脚的载流能力对应的焊盘尺寸，

　　不能直接套用小数码管的焊盘参数，避免生产的时候出现焊盘过细载流不足的问题。另外器件背部的封装做了平整处理，贴装在PCB上的时候不会出现本体倾斜，保证正面显示面和设备面板完全平行，不会因为装配倾斜导致某一侧的观测角度变小。在做设备面板的结构设计时，显示窗口的透明保护片要和数码管表面留出1-2mm的间隙，避免保护片压到段码表面影响出光效果，同时还能在保护片和器件之间加装防尘泡棉，阻挡车间的金属粉尘、切削液雾气进入器件内部，延长使用寿命。
