2.3英寸七段数码显示器件结构设计

项目分类:显示屏 发布时间:2024-01-13 ID:723036
  • 2.3英寸七段数码显示器件结构设计
  • 2.3英寸七段数码显示器件结构设计

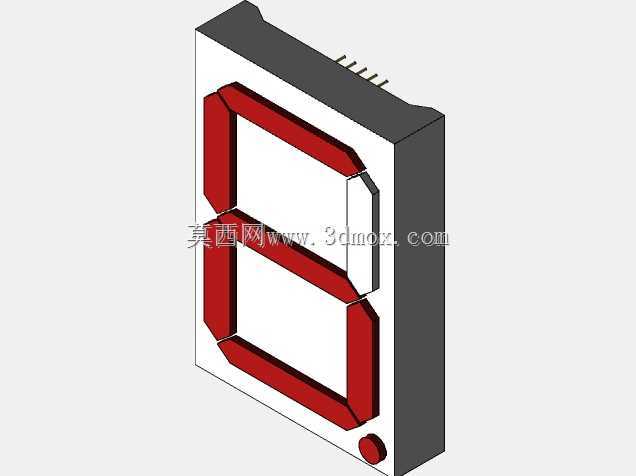

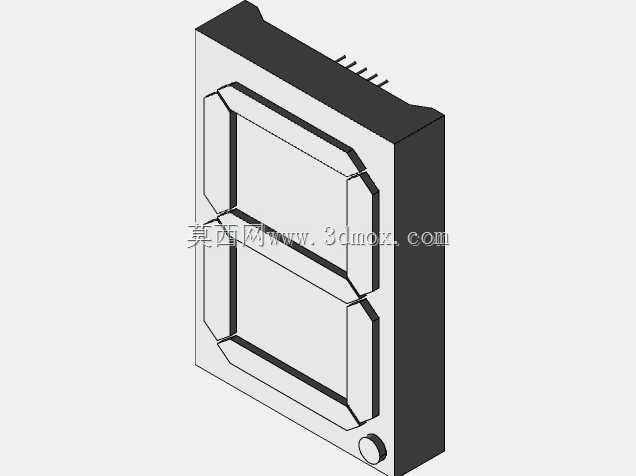

  在工业控制人机交互、小型仪器仪表的面板设计环节,七段数码显示是最基础也最可靠的数值输出方案,这款2.3英寸规格的显示器件,刚好适配多数台式检测设备、小型数控操作面板的数值显示位需求,相比小尺寸数码管,它的可视距离能达到3米以上,不需要操作人员凑近设备就能读取当前的参数数值,在车间现场的设备上使用时,能减少操作人员反复移动查看的动作,提升现场作业的效率。

  从结构设计的角度看,这款显示器件的外壳采用了带切角的矩形围框结构,围框边缘做了斜切处理,一方面是在注塑生产时能方便脱模,减少壳体边角的应力集中,避免组装或者运输过程中边角崩裂;另一方面斜切的边框能在面板安装时起到导向作用,对准面板开孔后能顺利推入,不需要额外修磨开孔边缘。器件背部的引脚采用单侧直插排布,引脚间距做了标准化设计,能直接匹配通用的数码管驱动PCB焊盘,不需要额外做转接板,在做电路板布局的时候,能把驱动芯片直接布置在引脚对应位置,缩短走线长度,减少信号传输过程中的干扰,尤其是在工业现场有电磁干扰的环境下,短走线能有效提升显示的稳定性,避免出现缺段、乱跳的显示故障。

  这款显示器件的正面显示区域,每一段发光区的边缘都做了遮光凸棱,相邻段之间的凸棱高度刚好能挡住段与段之间的漏光,不会出现相邻段发光时串光导致的数字辨识度下降问题,哪怕是在环境光线比较强的车间现场,也能清晰区分每一段的亮灭状态,准确识别显示的数字。器件底部设置了一个小型的定位凸点,在安装到面板或者PCB上的时候,这个凸点能卡入对应的定位孔,避免焊接或者打胶固定的时候器件出现偏移,保证显示窗口和面板开孔的对中度,不会出现一边露缝、一边遮挡显示段的问题。

  在安装边界的设计上,这款器件的整体厚度控制在适配常规面板安装的尺寸,背部引脚伸出长度刚好满足波峰焊的吃锡深度要求,不需要额外剪脚就能直接过波峰焊工序,能减少生产环节的加工步骤。器件的外壳采用哑光黑色的工程塑料材质,表面做了细磨砂处理,不会反射车间顶部的照明灯光,避免反光导致的读取困难,同时哑光材质也不容易残留指纹和污渍,日常设备维护的时候,用干布擦拭就能清理表面的灰尘,不会留下擦拭痕迹。

  从实际应用的场景拓展来看,这款2.3英寸的七段显示器件,除了常规的工业设备面板使用,还能用于小型产线的计数看板、设备故障代码显示位、温控器的数值显示、称重设备的重量显示等场景,它的结构尺寸兼容通用的大尺寸一位数码管安装孔位,在做老设备的显示部件替换时,不需要重新加工面板开孔,直接拆下旧器件就能替换安装,降低设备维护的改造成本。在做三维建模的时候,这款模型的每一段显示区域都做了独立的实体划分,能在做装配验证的时候,单独设置每一段的外观材质,模拟不同数字显示时的效果,提前验证面板布局下的显示可视角度,避免结构设计完成后才发现显示区域被遮挡、可视角度不足的问题。

  设计过程中,特意将器件的四角做了小圆弧过渡,没有采用尖锐的直角,一方面是避免安装过程中尖锐边角划伤操作人员的手,另一方面也能减少应力集中,在设备有轻微振动的使用场景下,壳体不会因为长期振动出现边角开裂的问题。器件背部的引脚根部做了加厚的固定胶位,能提升引脚和壳体的连接强度,在焊接或者插拔过程中,不会因为外力导致引脚松动、脱落,提升器件的整体结构可靠性。在做装配干涉检查的时候,这款模型的尺寸精度控制在0.1mm以内,能准确模拟实际器件的安装空间,提前排查PCB上元件和器件背部的干涉问题,避免打样后出现元件顶到显示器件、无法装配的情况。
