工业环境用一氧化碳浓度采集传感模块结构设计

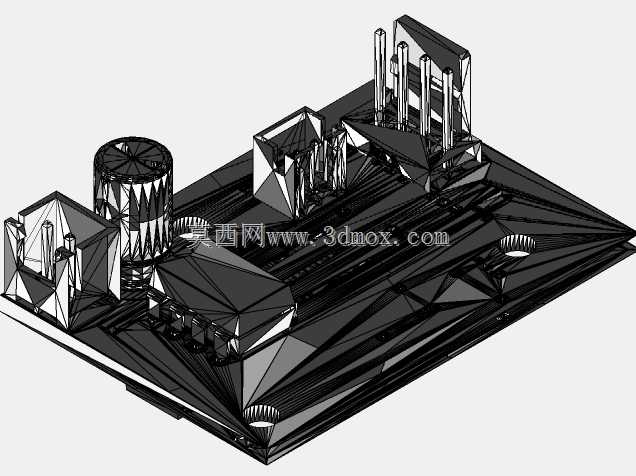

　　在工业现场的气体监测场景中，一氧化碳浓度采集是涉及作业安全的核心环节，这类传感模块的结构设计需要兼顾电路防护、气路流通与安装适配性，不能仅停留在功能实现层面，要充分考虑现场复杂工况下的长期使用可靠性。从结构布局来看，该传感模块采用PCB基板作为核心承载结构，所有功能引脚、传感核心元件、信号调理电路都集成在同一块基板上，基板边缘预留的直插式引脚采用标准间距设计，既可以直接焊接在工业控制主板的对应焊盘上，也能通过配套排座实现插拔式安装，适配不同设备的集成需求，引脚的长度经过核算，既保证焊接后的结构强度，也避免过长引脚在振动环境下出现形变导致的接触不良。

　　传感核心区域的结构设计做了针对性优化，气敏元件周围没有设置过高的遮挡结构，保证环境中的一氧化碳气体能够顺畅接触到敏感材料表面，同时在元件周边设计了多道加强筋结构，这些加强筋和基板一体化成型，既可以提升基板局部的结构强度，避免安装过程中受力导致气敏元件引脚脱焊，也能在一定程度上阻挡现场的大颗粒粉尘直接附着在敏感元件表面，降低日常维护的频次。模块上的圆柱形元件是信号调理部分的滤波电容，其安装位置避开了气路流通的核心区域，同时在电容周边预留了足够的爬电距离，满足工业环境下的电气安全要求，即使在高湿度的工况下，也不会出现沿面放电的问题。

　　从安装边界来看，整个模块的外轮廓尺寸控制紧凑，基板的安装孔位采用对称式设计，既可以通过螺丝进行硬固定，也能利用背面的粘胶区域实现免打孔安装，适配不同的安装空间条件，在集成到机床、工业控制柜、地下管廊监测终端等设备内部时，不需要对原有设备的结构做大幅改动，只需要预留对应大小的安装区域即可完成装配。模块的整体高度经过优化，最高的引脚部分也控制在常规工业元件的高度范围内，不会和设备内部的其他元件产生空间干涉，在做整机结构排布时，可以将其布置在靠近设备外壳通气孔的位置，进一步提升气体检测的响应速度。

　　在设计思路上，这款传感模块没有采用多余的外壳封装结构，而是通过基板本身的结构设计实现防护，这种设计一方面降低了模块的整体重量，减少了安装后对承载结构的载荷要求，另一方面也避免了外壳结构对气体流通的阻挡，让敏感元件能够更快感知环境中的一氧化碳浓度变化，响应速度比带封闭外壳的同类传感器更快。基板上的走线布局做了分层处理，信号走线和电源走线分开布置，减少电源波动对检测信号的干扰，保证采集到的浓度数据准确可靠，即使在周边有电机、变频器等强电磁干扰源的工业现场，也能稳定输出检测信号。

　　实际应用中，这类传感模块可以适配多种工业场景的监测需求，在机床加工车间，它可以安装在靠近加工区域的位置，监测切削过程中因为材料高温分解产生的一氧化碳浓度，当浓度超过安全阈值时及时触发报警；在地下管廊、密闭设备舱这类通风条件较差的场景，它可以集成到环境监测终端中，持续采集空间内的一氧化碳浓度数据，为通风系统的启停提供控制依据；在工业锅炉、燃烧设备周边，它可以监测燃烧不完全产生的一氧化碳泄漏情况，避免出现中毒或者爆炸风险。结构设计上充分考虑了不同场景的安装需求，不管是垂直安装、水平安装还是倒置安装，模块上的元件都通过焊盘和加强筋做了双重固定，不会因为安装角度的变化出现元件脱落或者检测精度下降的问题。

　　从结构细节来看，模块上的接插引脚做了倒角处理，在插入对应排座的时候能够顺利导向，不会出现引脚顶弯的问题，降低现场安装的操作难度；基板边缘做了圆角处理，避免安装过程中尖锐的边角划伤操作人员或者损坏周边的线路；各个元件的焊接位置都预留了后续维护的操作空间，如果出现元件损坏的情况，可以直接在基板上进行元件更换，不需要整体更换模块，降低后期的维护成本。整个模块的结构设计完全服务于功能实现，没有多余的装饰性结构，每一处结构特征都对应实际使用中的需求，不管是集成到新设计的监测设备中，还是对老旧设备进行安全监测改造，都能快速适配，不需要做额外的结构定制。
