偏置轴连接用十字万向联轴器结构

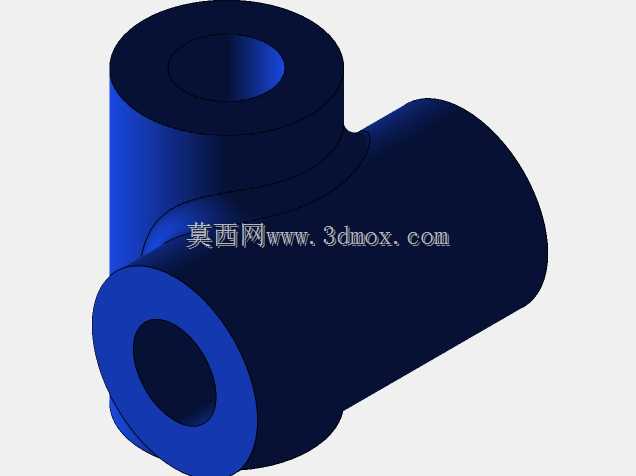

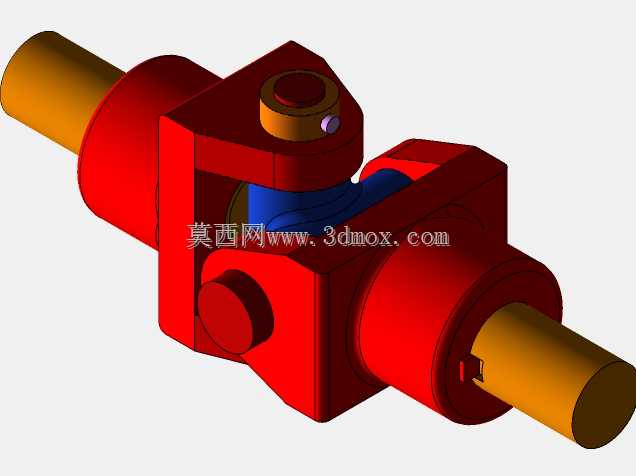

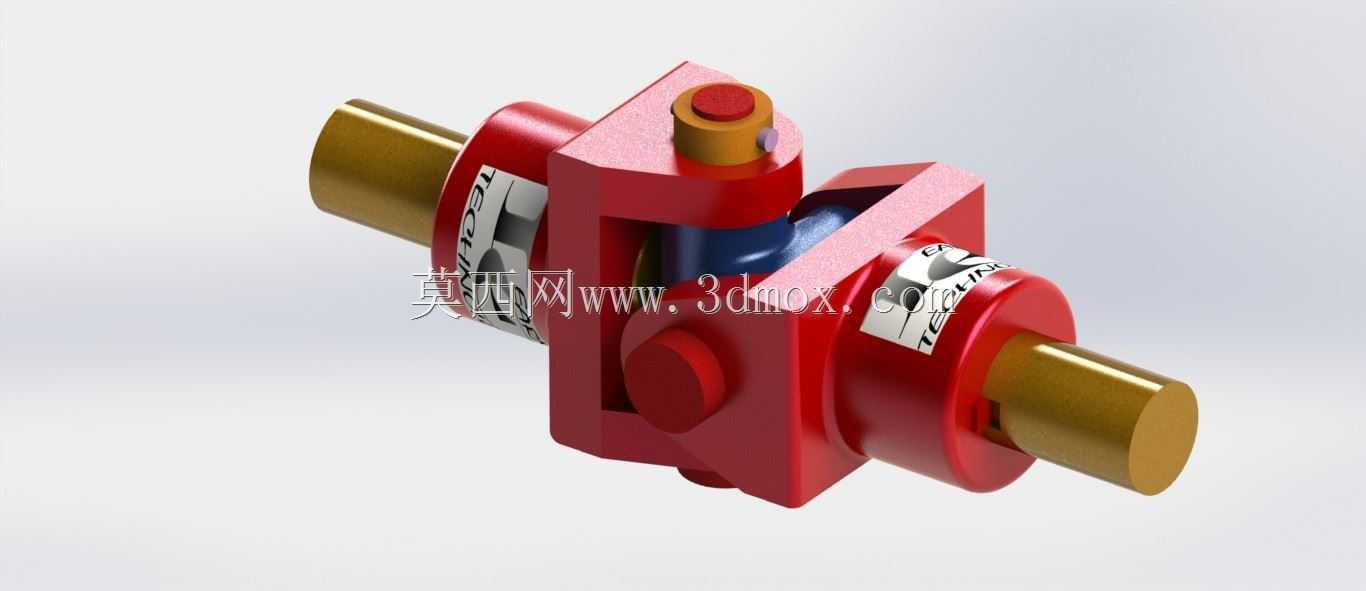

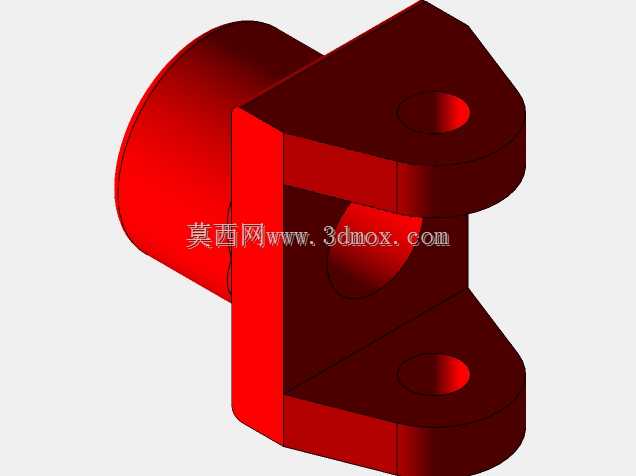

　　在各类传动系统布局中，常遇到两根传动轴存在轴线夹角、无法实现严格同轴布置的工况，比如机床进给传动链的跨模块动力传递、小型设备中动力输出端与执行端存在空间偏置的场景，这类工况下刚性联轴器无法补偿轴线偏差，强行使用会造成轴系附加载荷、轴承过早磨损甚至轴件断裂，而万向联轴器正是针对这类偏置传动需求设计的核心传动部件。这款万向联轴器采用十字铰接式核心结构，两端为轴套式连接端，可分别与待连接的两根轴件配合，通过中间十字轴的铰接结构实现两轴间角度偏差的补偿，允许两轴在一定角度范围内存在空间偏角，传动过程中可稳定传递转矩，不会因为轴线不对中产生卡滞或额外的冲击载荷。从结构设计逻辑来看，该联轴器的十字轴与两端叉形接头采用间隙配合的铰接设计，

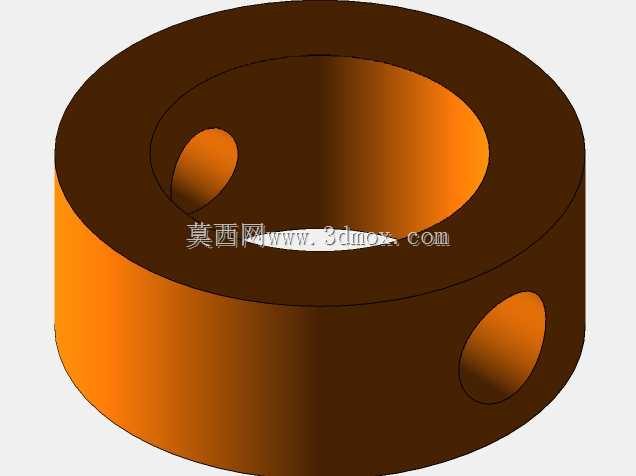

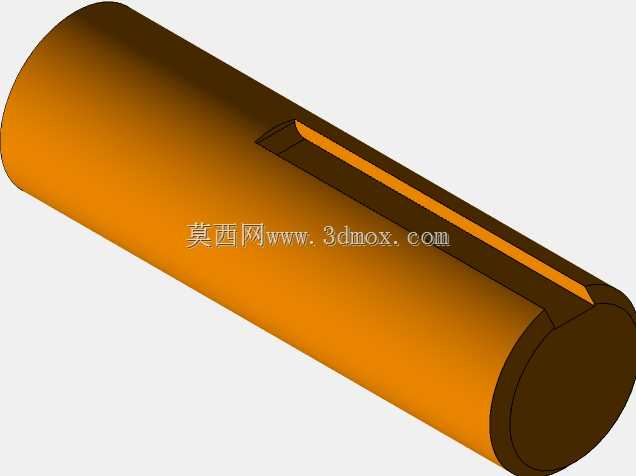

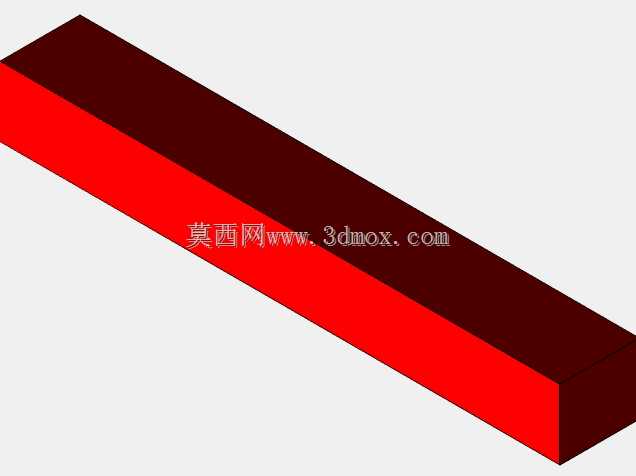

　　既保证铰接部位可灵活转动补偿角度，又通过配合面的精度控制减少传动回程间隙，避免传动过程中出现空程误差；两端轴套的内径与配合轴径采用基孔制过渡配合，可通过键连接实现周向固定，保证转矩传递的可靠性，外部的壳体结构对内部铰接部位形成防护，可减少车间环境中粉尘、切屑进入铰接摩擦面，降低日常维护的频次。在安装边界方面，该联轴器整体为对称式结构，两端轴伸直径一致，安装时需保证两端轴的插入深度符合设计要求，避免轴端顶触十字轴造成转动卡滞；其允许的最大轴线偏角可覆盖常规设备传动的偏置需求，安装时无需严格校准两轴同轴度，可大幅降低现场装配的校准难度，缩短设备装配周期。在实际应用中，这类万向联轴器不仅可用于机床的传动链布局，也可用于轻工机械、

　　输送设备中存在轴线偏置的动力传递场景，其结构紧凑，径向尺寸较小，可在安装空间有限的工况下完成动力传递，相比带补偿功能的其他联轴器，万向联轴器的角度补偿范围更大，传递相同转矩时的结构体积更小，适合在布局紧凑的设备中使用。建模过程中对铰接部位的配合间隙做了等比例还原，各部件的装配关系完全参照实际加工装配逻辑搭建，可直接用于传动系统的装配干涉检查、运动仿真验证，也可作为设备选型时的结构参考，帮助设计人员快速评估该部件在自身设备布局中的安装适配性。
