微型SG90舵机伺服电机结构设计

　　在桌面级小型机械结构、学生科创项目、入门级机器人开发场景中，这类微型伺服舵机的出镜率极高，很多刚接触机械结构搭建的从业者，第一次做运动执行件选型都会接触到这类部件。不同于工业级大功率伺服系统的复杂配套要求，这类微型舵机集成了驱动电路、减速齿轮组、位置反馈电位器于一体，不需要额外搭配伺服驱动器，只需要给对应的PWM控制信号就能实现角度闭环控制，对于轻量化的运动执行场景来说，能大幅简化整体结构的设计复杂度。

　　从实际使用场景来看，这类舵机常被用于小型机械臂关节转动、航模舵面角度控制、智能小车转向机构、仿生机器人关节动作驱动，甚至很多桌面级自动化小工装的拨料、挡料机构也会选用这类部件，核心原因就是其体积足够紧凑，不需要预留太大的安装空间，同时输出扭矩能覆盖多数轻载运动场景的需求。

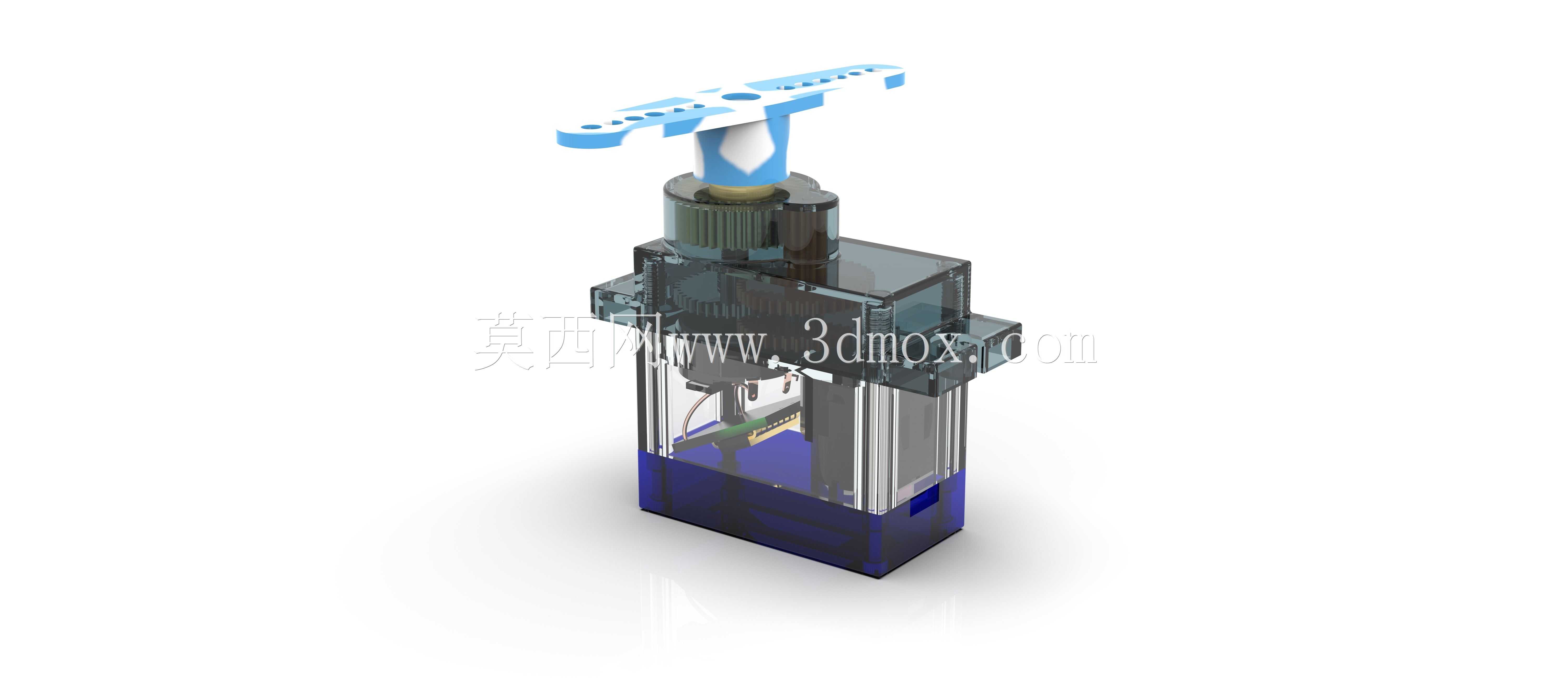

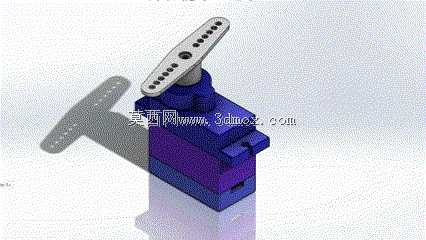

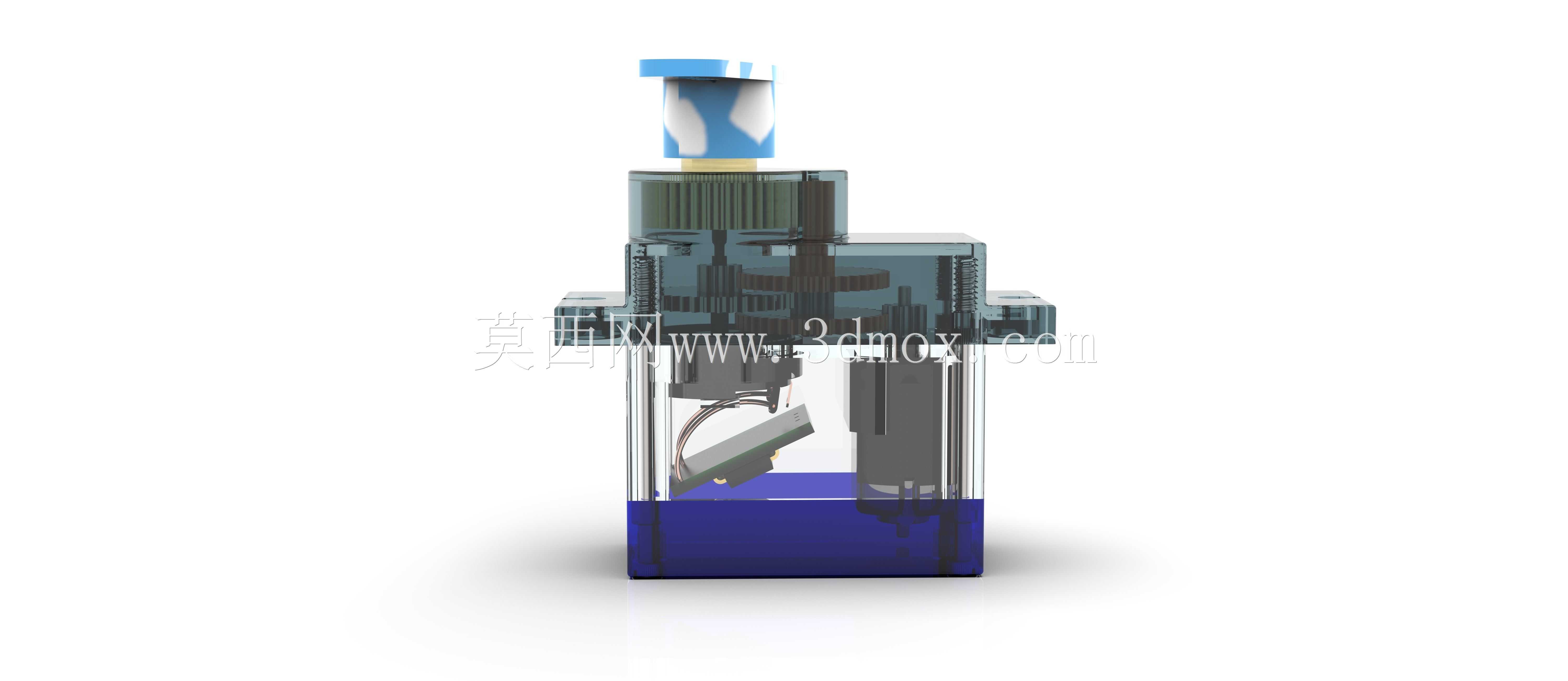

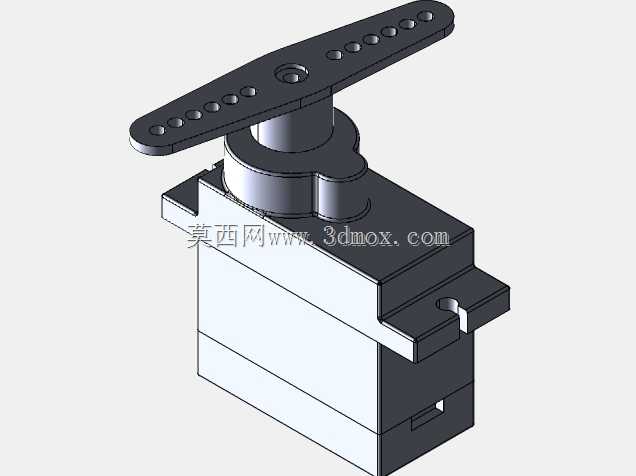

　　设计这类微型舵机的三维结构时，首先要明确安装边界的约束：整体外形尺寸控制在23.2×12.2×27.0mm区间，机身两侧预留的安装耳是核心定位基准，建模时需要准确还原安装孔的孔距与孔径，避免实际装配时出现安装位错位的问题。输出轴的位置位于机身顶部中心，配套的舵盘有不同的安装孔位分布，建模时要还原舵盘上的通孔位置，方便后续用户根据自己的负载连接件调整固定位置。

　　功能特性上，这款舵机支持3.0V到6.0V的宽电压供电，在4.8V供电工况下，转动60度行程的响应时间为0.12秒，6.0V供电时同行程响应时间可缩短至0.10秒，输出扭矩能达到1.75oz.in也就是1kg.cm，足够驱动百克级别的负载完成定角度转动，旋转角度行程覆盖180度，能满足绝大多数摆角类动作的需求。整机重量仅9g，对于负载重量敏感的航模、小型行走机器人来说，这个重量参数能有效降低整体结构的自重负载，提升运动灵活性。

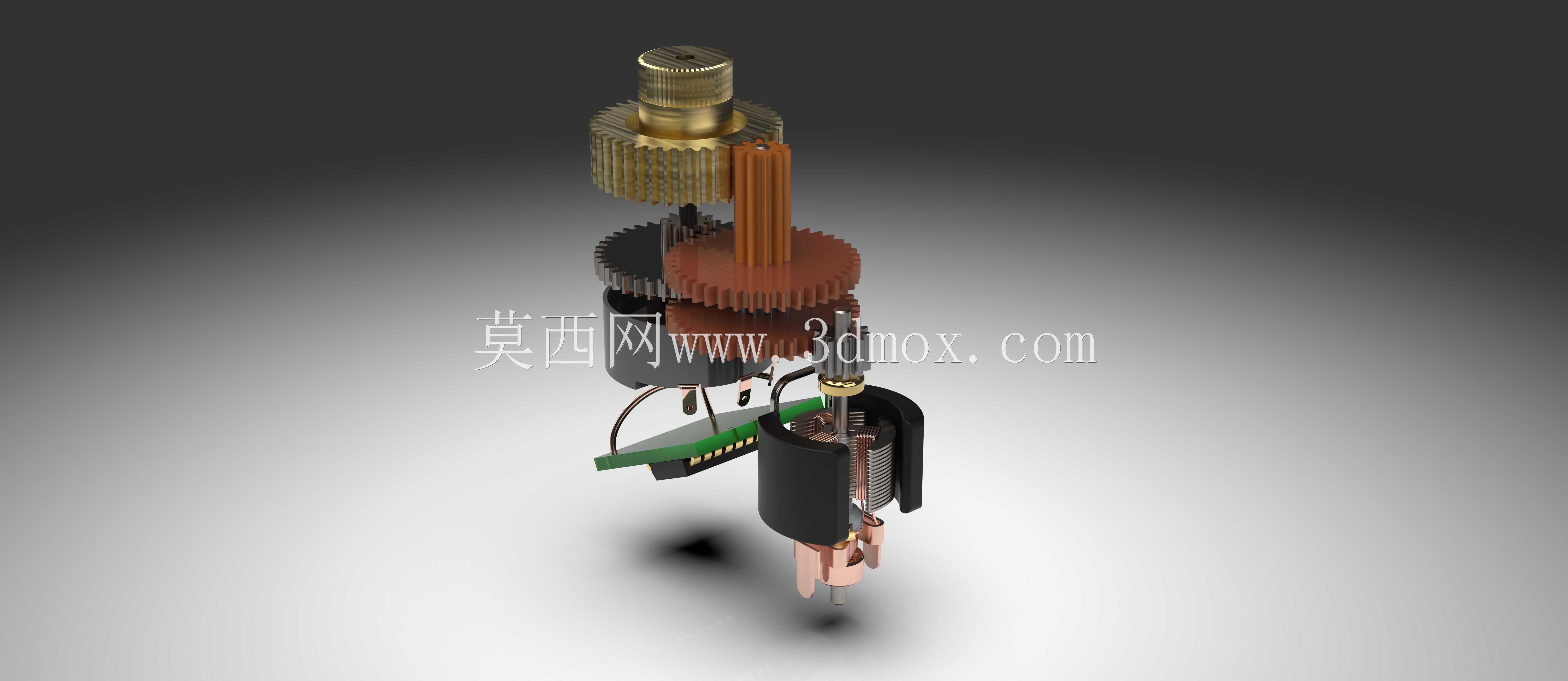

　　建模过程中，减速齿轮组的配合间隙是需要重点关注的部分，虽然是微型减速结构，但齿轮的模数、齿形参数要和实际零件匹配，不然做运动仿真时会出现干涉卡滞的问题；机身外壳的卡扣结构也要准确还原，方便后续做结构拆解演示或者外壳改型设计时参考。输出轴和舵盘的配合采用D型轴定位，能避免舵盘转动时出现打滑空程，建模时要准确还原D型轴的平面位置，保证装配后舵盘的零位和舵机内部电位器的零位对应。

　　很多新手在做结构设计时容易忽略舵机的走线空间，这类舵机的出线位置在机身尾部，建模时要在安装位对应的尾部预留足够的走线槽空间，避免装配时线材被挤压弯折，影响信号和供电的稳定性。另外舵机工作时的摆臂运动范围要提前做干涉检查，确保舵盘在0到180度转动全程，不会和周边的结构件发生碰撞，尤其是在紧凑安装的多舵机协同结构里，每个舵机的运动包络都要提前在装配体里做仿真验证，避免实际调试时出现运动卡滞。
