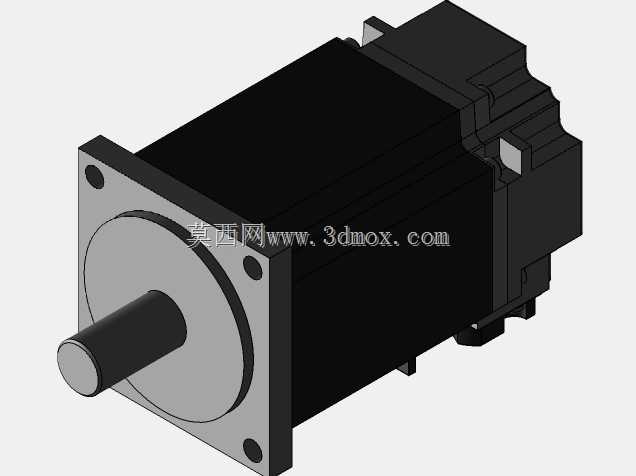

CA6140车床配套伺服电机三维结构

　　这款适配CA6140普通车床数控化改造场景的伺服电机结构，在机床进给轴传动链路里承担核心动力输出职能，日常作业中负责将电控系统发出的脉冲指令转化为精准的轴系角位移，带动刀架完成纵向、横向的精准走刀动作，替代原车床的普通异步电机加挂轮箱的传动结构，大幅缩减传动链间隙带来的加工误差。从结构设计逻辑来看，模型完整还原了方型安装法兰的本体结构，前端输出轴采用标准圆柱轴伸带键槽的设计，匹配CA6140车床原有进给丝杠的连接尺寸，安装法兰上的四个沉头孔位置完全对齐车床进给箱体的预设安装位，改造时无需额外加工转接板即可完成原位替换，能有效缩短现场改造的停机周期。本体后部集成的编码器安装位、动力线缆出线槽结构都做了写实还原，

　　建模时充分考虑了实际安装时的线缆弯折空间，避免装配后线缆与机床周边防护罩、拖链产生运动干涉。从安装边界尺寸来看，电机本体的方形法兰边长、轴伸长度、本体总长都严格匹配CA6140车床进给舱的内部预留空间，安装后电机尾部不会超出车床原有的外防护罩轮廓，不需要额外切割改造原有护板结构。功能特性层面，模型还原了伺服电机高响应、低惯量的结构特征，本体的散热筋结构沿轴向均匀分布，匹配连续切削作业时的散热需求，后端的制动模块安装位也做了结构预留，可适配带抱闸的版本满足垂直进给轴的断电防坠需求。在实际机床加工场景中，这款伺服电机可直接对接数控系统的驱动单元，通过参数匹配可实现0.001mm级的进给精度控制，满足车削螺纹、锥面、

　　复杂曲面时的进给同步要求，相比原机床的机械进给结构，反向间隙可控制在0.01mm以内，重复定位精度能稳定保持在合格区间。建模过程中对电机内部的定子、转子腔体做了简化处理，但外部的所有装配接口、安装基准面都严格按照实物尺寸绘制，结构工程师在做车床改造方案设计时，可直接将该模型导入装配体，完成干涉检查、安装孔位对齐、连接轴套匹配等前期设计工作，不需要反复测绘实物尺寸。同时模型上的密封槽、接线端子固定位、油封安装位等细节结构都有体现，可用于后续的维护工装设计、电机防护罩定制等衍生设计工作，在做机床的数字化孪生建模时，该模型也可直接作为进给系统的动力元件模块调用，匹配不同的传动丝杠、导轨负载参数完成运动仿真验证，提前排查进给系统的刚性不足、共振区间等潜在设计问题。
