小型立式气动马达驱动泵结构设计

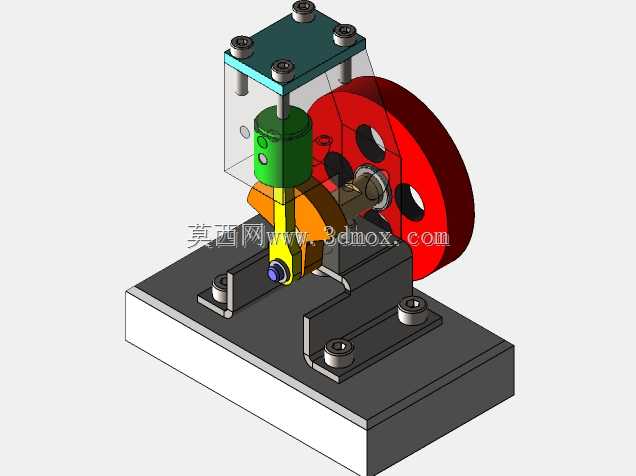

　　这款气动马达泵的设计初衷，是面向小型气动动力回路里的流体输送需求，在不具备电力接入的防爆作业场景、小型实验台架流体循环工位、便携气动工具配套供液单元中，都能适配使用。整套结构采用立式布局，底部为整块加工的安装基座，基座上预留了四个对称分布的沉头安装孔，可直接通过螺栓固定在设备台面或者支架上，安装孔的孔距经过匹配通用小型工位的安装间距设计，不需要额外加工转接板就能完成固定，基座的厚度经过刚度校核，在泵体满负载运行时不会产生共振形变。动力输入侧采用大直径带辐条孔的铸铁飞轮作为惯性储能部件，飞轮与曲轴直接过盈配合，曲轴的支撑端嵌入基座上的一体式轴承座内，轴承座与基座为一体化铣削加工，减少了装配环节的同轴度误差，

　　曲轴的偏心段连接曲柄连杆结构，将飞轮的旋转运动转化为活塞的上下往复运动。缸体部分采用透明防护外罩包裹，既可以直观观察内部活塞、连杆的运行状态，也能避免外部粉尘进入运动副造成磨损，缸体顶部通过四根对称的立柱与上盖板连接，上盖板上集成了气动配流阀组的安装位，压缩空气从顶部接口进入缸体推动活塞做功，活塞下行时带动连杆驱动曲轴旋转，曲轴另一端直接连接泵头的动力输入轴，完成旋转动力的输出，带动泵腔内部的叶轮或者柱塞完成流体抽吸、加压输送的动作。设计过程中特意将运动副的润滑通道做了集成式处理，连杆小头与活塞销的配合处、曲轴与轴承的配合面都预留了注油通道，日常维护时不需要拆解外罩就能完成润滑脂加注。整套结构的运动行程经过匹配，

　　飞轮的转动惯量经过测算，能够抵消活塞往复运动的死点冲击，让运行过程更平稳，不会出现卡滞或者转速波动过大的问题。外轮廓的安装边界控制在小型桌面设备的适配范围内，横向最大尺寸不超过飞轮的外圆直径，纵向高度从基座底面到上盖板顶面的距离适配常规小型设备的安装空间，不需要额外预留过大的检修空间，侧面的飞轮位置预留了手动盘车的操作空间，调试时可以直接拨动飞轮检查运动件是否存在卡滞。配流结构采用内置式气道设计，外部管路只需要接入主压缩空气管路就能运行，不需要复杂的外接控制阀组，简化了现场安装的管路布置工作量，适合在紧凑的安装空间内使用。
