离心泵闭式曲面径流叶轮结构设计

　　作为流体输送设备的核心做功部件，这类径流闭式叶轮的应用场景覆盖了民用供水、工业循环、化工介质输送、机床冷却系统输送等多个领域，是单级离心泵、管道增压泵、冷却循环泵里直接决定水力效率与运行稳定性的核心零件。从实际工况适配来看，这类叶轮主要适配洁净低粘度介质的输送，叶片的曲面造型直接决定了流体从叶轮入口进入后，获得动能与压能的转换效率，设计阶段需要兼顾入口冲击损失、叶道内的流态分布、出口的旋流控制多个维度的平衡。

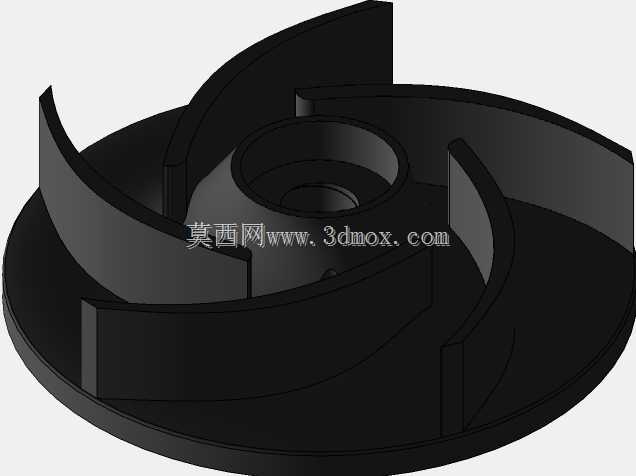

　　从功能特性来看，该叶轮采用后弯式曲面叶片设计，整体为带后盖板的闭式结构，相比开式叶轮，闭式结构的叶道泄漏损失更小，在额定工况点的运行效率更高，适合输送不含大颗粒杂质的洁净流体。叶轮中心的轮毂孔为动力输入的安装位，设计时需要匹配泵轴的配合公差，通常采用H7/k6的过渡配合，搭配键槽实现扭矩传递，轮毂的轴向长度需要覆盖轴的配合段，保证运转时的同轴度，避免高速旋转时出现偏摆引发振动。叶片的数量设置为5片，这个叶片数的选择是在叶道排挤效应和流道扩散度之间做的平衡：叶片数过少会导致叶道内的二次流损失增大，流态分布不均；叶片数过多则会增加入口的排挤系数，降低有效过流面积，同时增大叶片表面的摩擦损失，5片后弯叶片的配置在中小流量高扬程的泵型里是比较成熟的选型方案。

　　设计思路上，这类叶轮的建模首先需要确定核心的水力参数边界：根据设计流量与扬程确定叶轮的进口直径、出口宽度、出口直径、叶片出口安放角这些基础参数，再通过木模图的型值点构建叶片的空间曲面，保证叶片从入口到出口的型线平滑过渡，不存在局部的曲率突变，避免流体在叶道内出现脱流、漩涡等不良流态。建模过程中需要重点关注叶片与前后盖板的结合位置，要做圆角过渡处理，一方面减少铸造或加工时的应力集中，另一方面也能降低流体在转角位置的局部阻力损失。后盖板的外缘需要和泵体的密封环位置配合，设计时要预留合适的密封间隙，间隙值通常根据叶轮直径大小控制在0.2-0.5mm之间，间隙过大会增大容积损失，间隙过小则可能在运转时因为热膨胀或轴窜动出现摩擦刮碰。

　　从安装边界来看，叶轮的轴向定位依靠轴肩和叶轮螺母实现，因此轮毂的端面需要保证与轴孔的垂直度，避免安装后出现端面跳动。叶轮入口处的口环位置需要和泵盖的密封环形成配合，该位置的圆柱度公差需要控制在0.02mm以内，保证运转时间隙均匀。叶片的出口边缘需要做削薄处理，减少出口的尾迹损失，降低泵运行时的水力噪声。在实际建模过程中，还需要做动平衡的预留设计，通常在叶轮后盖板的外缘位置预留去重区域，方便后续做动平衡校正时去除多余重量，保证叶轮在最高工作转速下的振动值符合规范要求。

　　这类叶轮的流道设计需要保证从入口到出口的过流面积变化平滑，符合流体在叶道内的流速变化规律，避免出现局部的流速突变引发压力脉动。叶片的入口安放角需要根据设计工况的入口相对液流角来确定，通常会设置3-5度的冲角，提升叶轮在非额定工况下的适应能力，避免小流量工况下过早出现喘振。对于应用在机床冷却系统的这类叶轮，还需要考虑输送介质里可能混有的少量切削杂质，因此叶片的表面粗糙度要求较高，通常需要达到Ra3.2以下，减少杂质附着的可能，同时也能降低摩擦损失提升效率。
