梯形正弦型芯复合波纹板结构设计

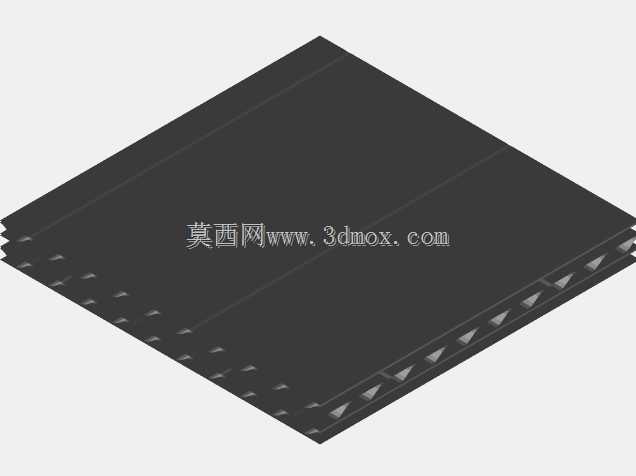

　　这类带梯形与正弦组合型芯的波纹板，多应用在需要兼顾轻量化与高比刚度的工业场景中，常见于轨道交通内饰承载板、航空航天次承力夹层构件、精密设备隔振基座的核心夹层段，相比同重量的实心金属板材，其抗弯截面模量可提升4-6倍，同时具备优异的面外抗冲击与阻尼减振特性。从结构设计逻辑来看，该波纹板采用上下两层平整面板与中间复合型芯一体化成型的思路，型芯摒弃了单一梯形波或正弦波的构型短板：纯梯形型芯虽然支撑刚度充足，但波峰波谷处应力集中系数偏高，长期交变载荷下易出现疲劳裂纹；纯正弦型芯应力分布更平缓，但垂直方向的承载刚度不足，受压时易出现型芯失稳。将两种构型的型芯做层叠复合后，上层正弦型芯可优先分散外加载荷的应力峰值，

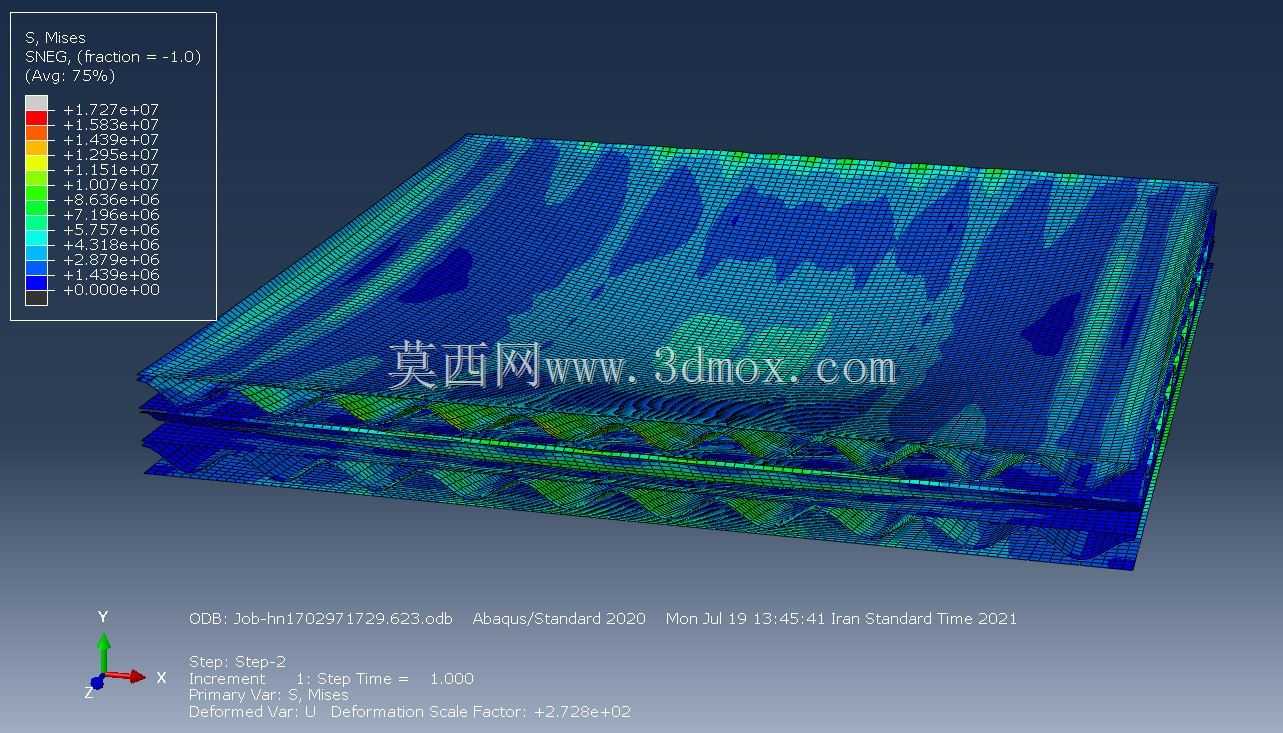

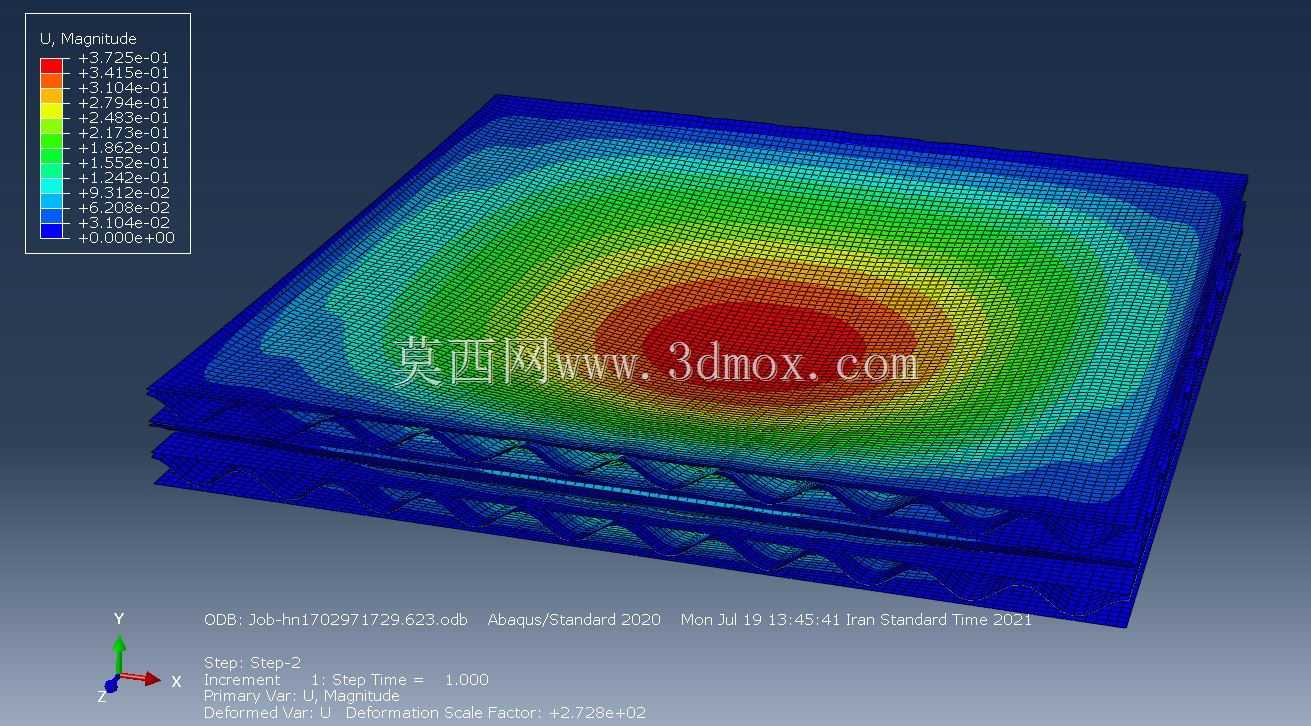

　　下层梯形型芯提供足够的垂直支撑刚度，两层型芯的接触界面采用连续过渡的曲面衔接，避免了硬接触带来的应力突变。从安装边界来看，该波纹板的侧边预留了均匀分布的螺栓连接孔位，孔位中心距板边的距离为板厚的3倍，可避免连接区域的应力扩散到型芯承载区，板幅的长宽比控制在1.4:1，适配多数标准设备舱的安装尺寸，无需额外裁切即可直接装配。在实际工况中，这类波纹板可承受均匀分布的面外静载荷，当载荷作用在板中心区域时，应力会沿着正弦型芯的波面均匀传导到四周的梯形支撑肋上，最终通过侧边的连接结构传递到设备框架上，不会出现局部应力过载导致的板材凹陷。设计过程中需要重点控制型芯的波高与波长比值，梯形段的波高与波长比控制在1:5时，支撑效率最高，

　　正弦段的波高与波长比控制在1:8时，应力分散效果最优，同时两层型芯的波峰位置需要错位排布，避免上下波峰对齐导致的局部刚度冗余，让整个板面的刚度分布更均匀。另外，该结构的型芯间隙可预留流体通道，在部分需要散热的应用场景中，可在间隙内通入冷却介质，兼顾承载与散热功能，无需额外加装散热结构，进一步压缩设备的整体安装空间。
