SPMH-300颗粒磨机配套法兰式模座结构

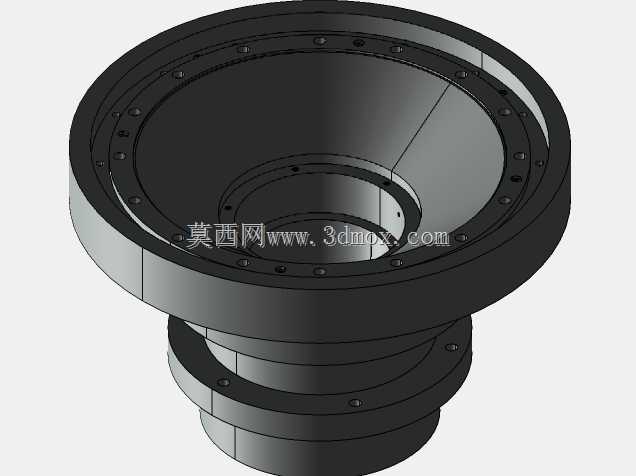

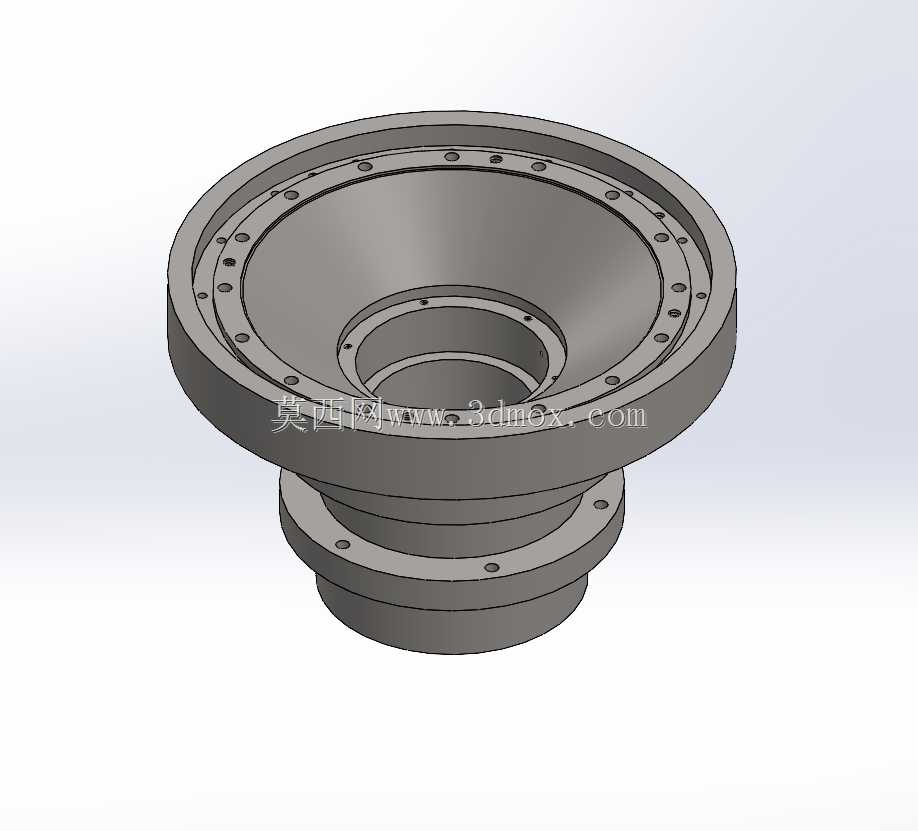

　　在生物质颗粒加工、饲料制粒、矿石粉磨等生产场景中，颗粒磨机的核心承压部件直接决定整台设备的连续运行稳定性，模座作为衔接传动主轴与研磨环模的核心承载构件，其结构合理性直接影响磨辊总成的装配精度与运行时的动平衡表现。这款SPMH-300型号模座采用上下双层法兰的阶梯式结构设计，上部大直径法兰端面沿圆周均匀分布多组螺栓过孔，用于和环模的定位止口配合锁紧，法兰内侧设计有锥度过渡内腔，可引导研磨过程中受压成型的物料顺畅进入模孔挤压区，避免物料在腔体内滞留堆积造成的局部磨损。下部小直径法兰为传动连接端，端面同样布置有定位销孔与螺栓孔，用于和主轴输出端的连接法兰精准对接，阶梯轴肩位置做了圆角过渡处理，可有效分散设备满负荷运行时传递的交变扭矩，

　　减少应力集中导致的基座开裂风险。从安装边界来看，上部法兰的止口深度与环模配合段的公差按h7级精度设计，装配时可保证环模与主轴的同轴度控制在0.05mm以内，避免运行过程中出现环模偏摆、磨辊间隙不均的问题；下部法兰的定位止口与主轴端的配合公差按H7/k6过渡配合设计，既保证装配时的定位精度，也方便后期检修时的拆卸作业。整个模座的内腔锥面角度经过反复校核，匹配300型颗粒磨机的物料挤出角度，可降低物料挤压过程中的流动阻力，减少单位产量的能耗损耗。结构设计时针对模座常见的失效形式做了优化，法兰端面的螺栓孔位置做了局部加厚处理，可承受环模锁紧时的大扭矩预紧力，避免长期运行后螺栓孔出现塑性变形；上下法兰连接的阶梯外圆处预留有密封件安装槽位，

　　可装配骨架油封阻挡研磨腔的粉尘进入主轴轴承腔，延长传动部件的维护周期。实际装配过程中，该模座无需额外做适配加工，可直接匹配同型号颗粒磨机的机架安装位，上部法兰的孔位排布完全适配标准环模的安装尺寸，下部连接端可直接对接现有主轴输出结构，替换老旧磨损模座时无需改动其他配套部件，能大幅缩短设备检修的停机时长。
