DIN28011标准复球面封头结构设计

　　在承压储罐、工艺管道的端侧封闭场景中，复球面封头是兼顾受力性能与空间利用率的核心承压部件，这类构件直接决定了容器端侧的承压冗余、介质密封可靠性，以及现场组焊的施工效率。本次设计的复球面封头严格遵循DIN28011标准的型线要求，没有采用常规椭圆形封头的单一曲率设计，而是通过多段球面曲率平滑过渡的型线构造，让封头在承受内压载荷时，壁面应力分布更均匀，避免了常规平盖封头在转角位置的应力集中问题，也比标准半球形封头占用更少的轴向安装空间，适配中低压工况下的储罐、管道端封需求。

　　从实际工程应用来看，这类封头常被用在化工介质储罐的底部端封、工艺管线的末端盲端、小型承压罐体的端盖位置，既可以作为承压封闭件直接与筒体焊接固定，也可以在边缘预留法兰连接位做成可拆端盖，适配需要定期清理内部、检修内件的工况场景。设计过程中优先考虑了组焊施工的便利性，封头的直边段长度严格匹配对应公称直径筒体的壁厚公差范围，现场组对时不需要额外修磨边缘即可贴合筒体内外壁面，减少焊接填充量的同时，也能避免焊接位置的错边缺陷，降低焊后应力集中的风险。

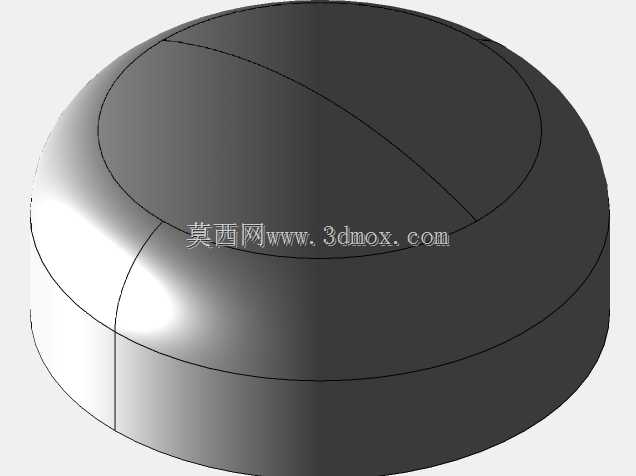

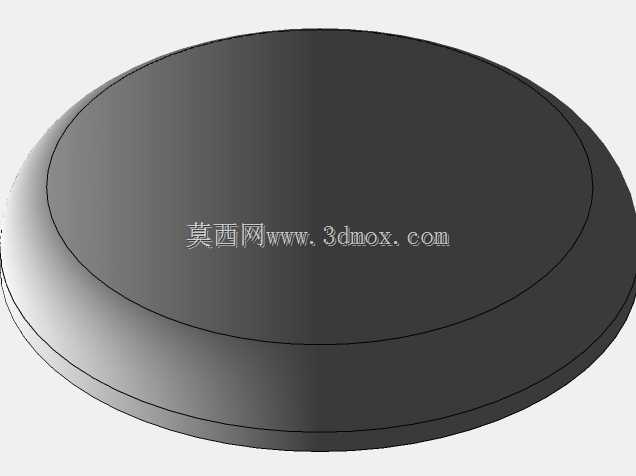

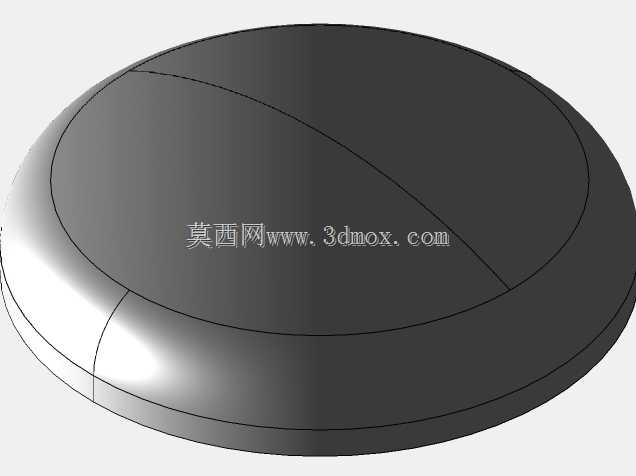

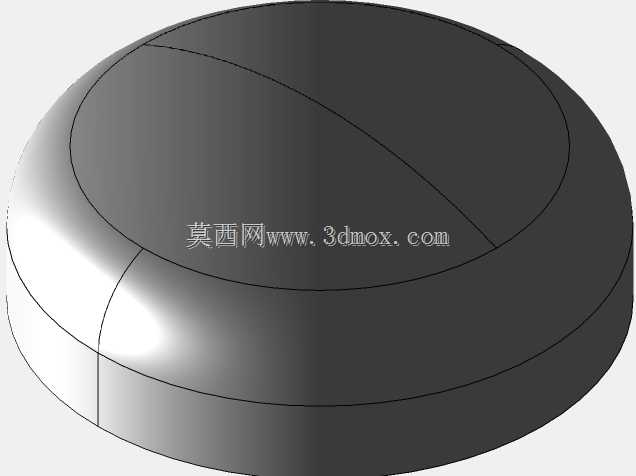

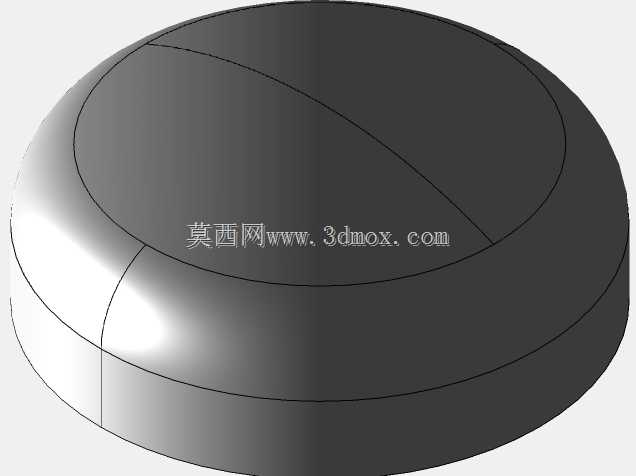

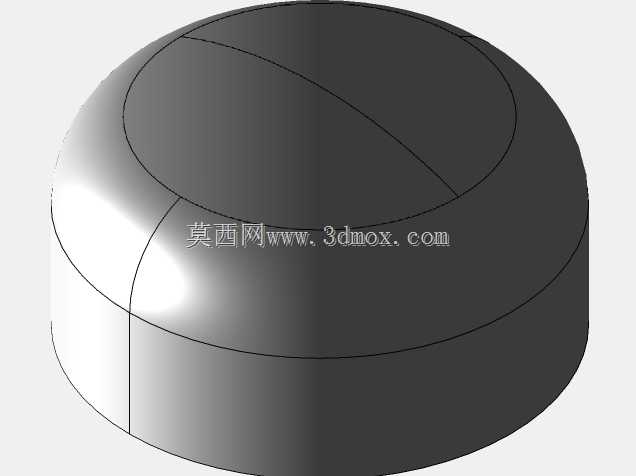

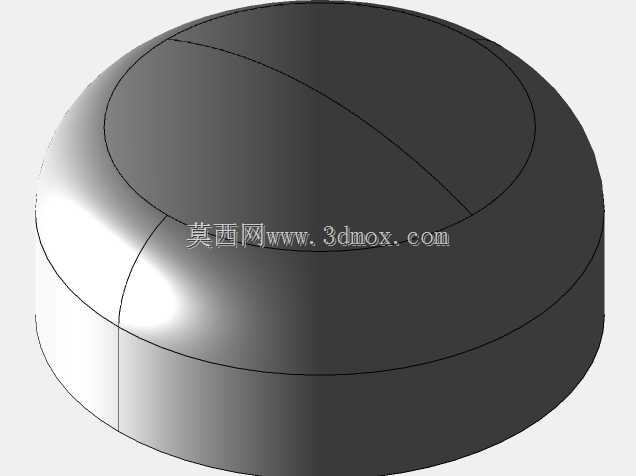

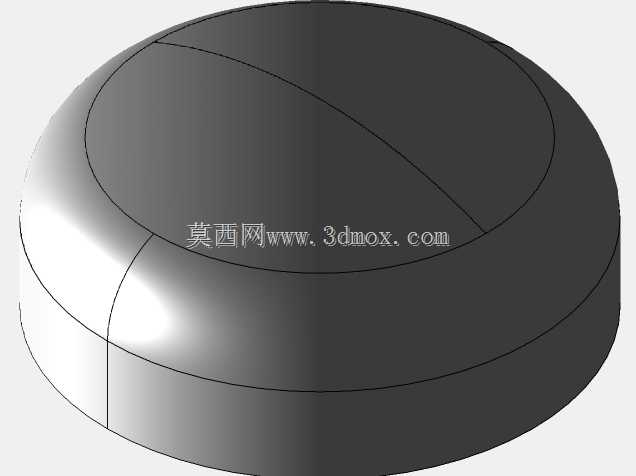

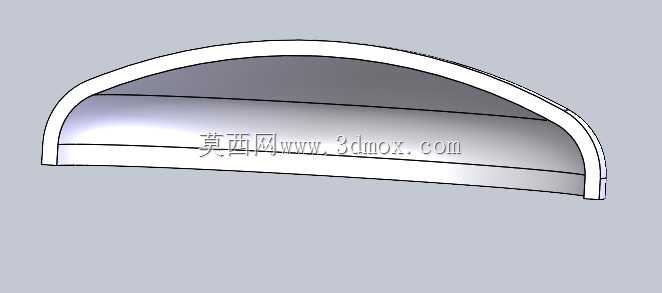

　　型线设计阶段没有直接调用软件自带的封头特征生成，而是先根据标准给定的各段球面曲率半径、过渡段转角参数，先绘制半剖面的轮廓线，通过曲率梳检查各段曲线的连接顺滑度，确保没有拐点、曲率突变的位置，再通过回转特征生成整体实体，保证封头各处壁厚均匀，不会出现局部减薄的问题。安装边界方面，封头的外径与对接筒体的外径保持一致，直边段的轴向长度预留了足够的焊接操作空间，不会因为焊缝位置距离曲面段过近，导致焊接收缩拉扯曲面造成型线变形；封头底部的球面最低点预留了可选的排污口接口凸台位置，用户可以根据实际工况选择是否开孔，不需要额外做补强计算的基础适配。

　　从受力特性来看，复球面的型线设计让内压作用下的薄膜应力可以沿着壁面均匀传递到直边段，再传递到对接的筒体结构上，相比平盖结构可以在相同承压等级下降低30%左右的壁厚需求，减少材料成本的同时也降低了构件整体重量，方便现场吊装就位。针对焊接工况，封头边缘的坡口形式可以根据对接壁厚调整，模型保留了坡口的可编辑参数，不需要重新绘制型线即可修改坡口角度、钝边高度，适配不同的焊接工艺要求，不管是手工电弧焊还是埋弧自动焊，都能找到匹配的接口参数。在管道系统中使用时，这类封头也可以作为管线吹扫、试压的临时盲板使用，相比焊接盲板拆除更方便，重复利用率更高，曲面结构也能减少试压过程中介质对端侧的冲击载荷，避免盲板变形。
