20x20西格玛型材配套移动调节机构

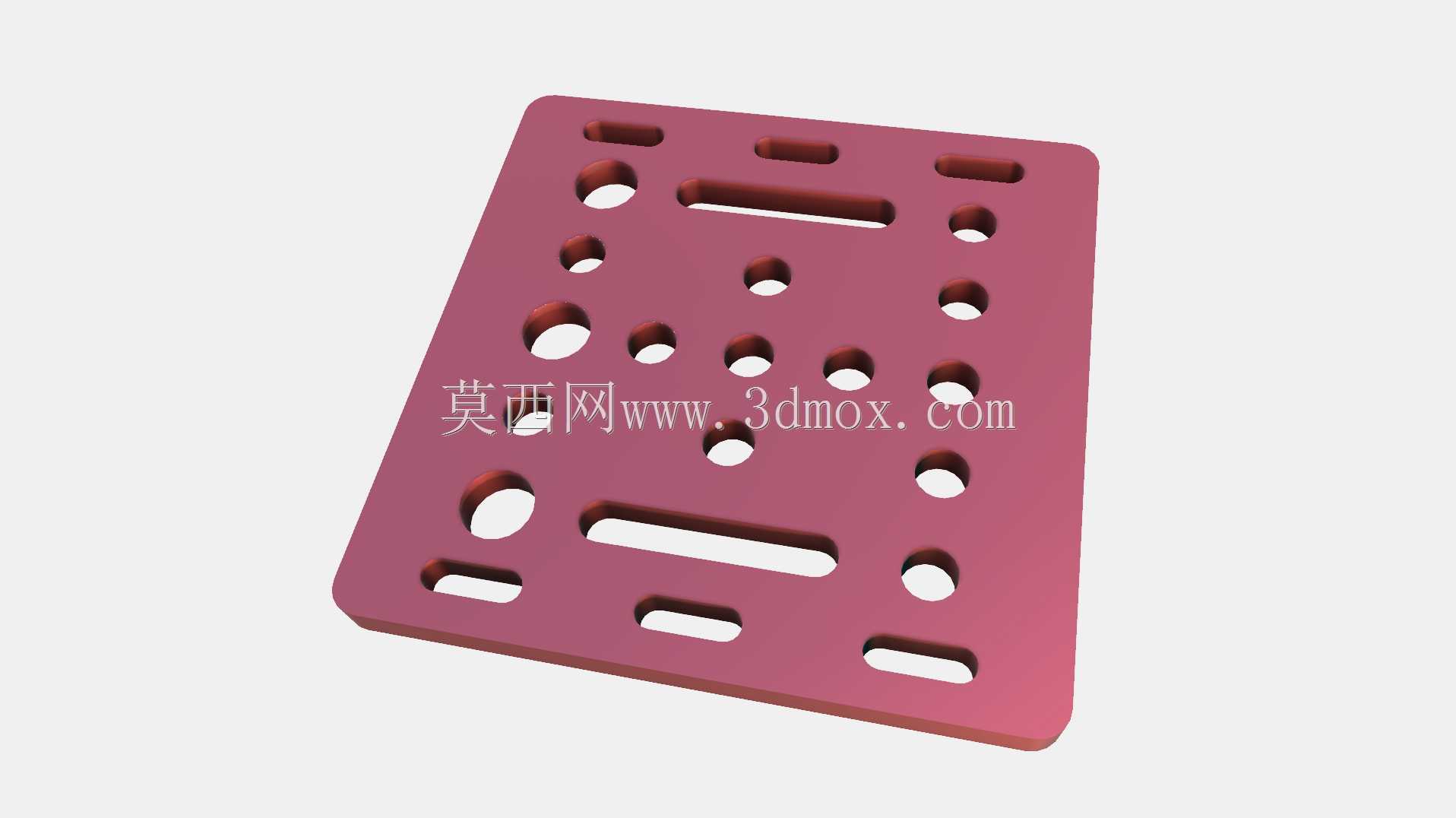

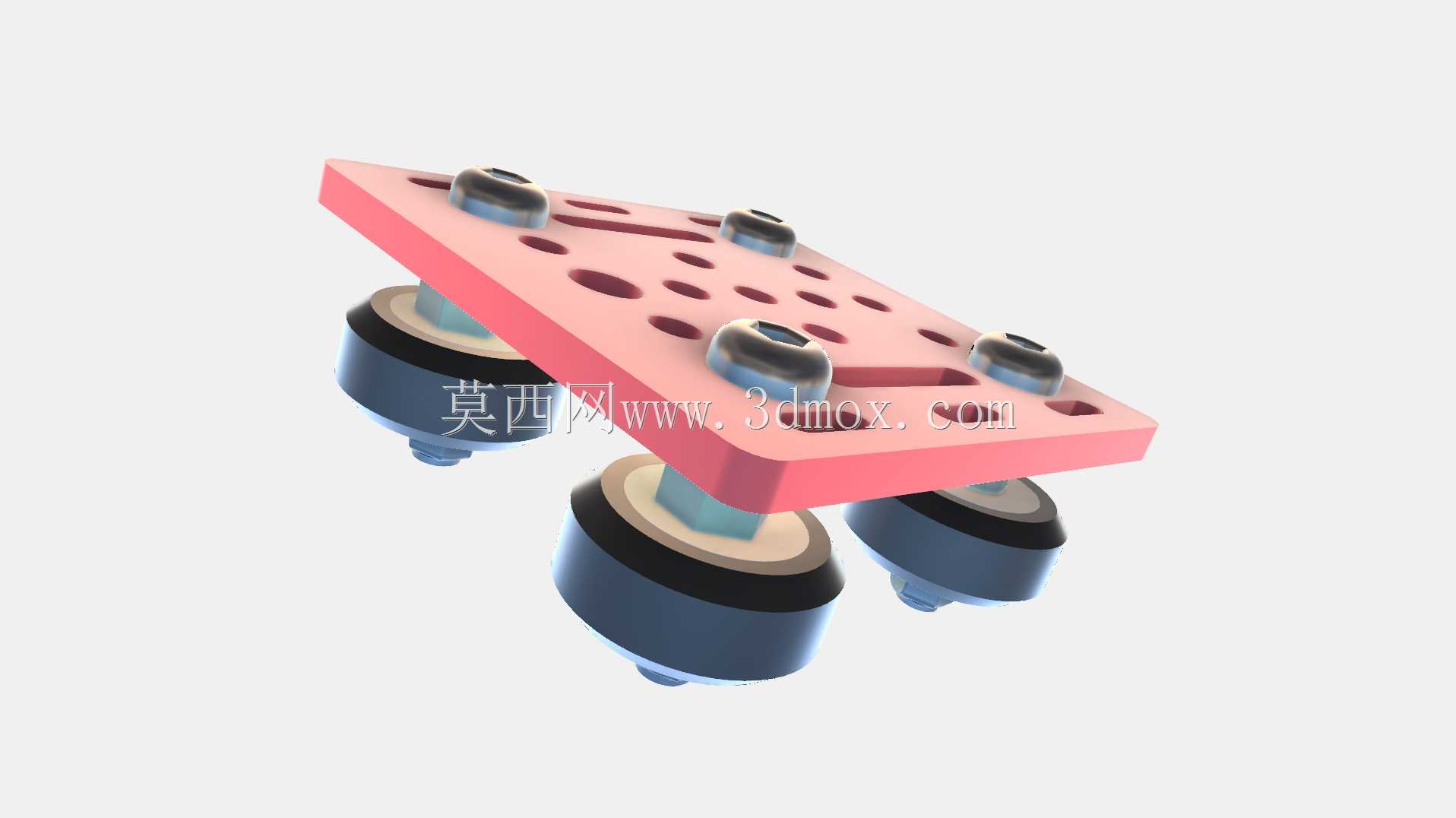

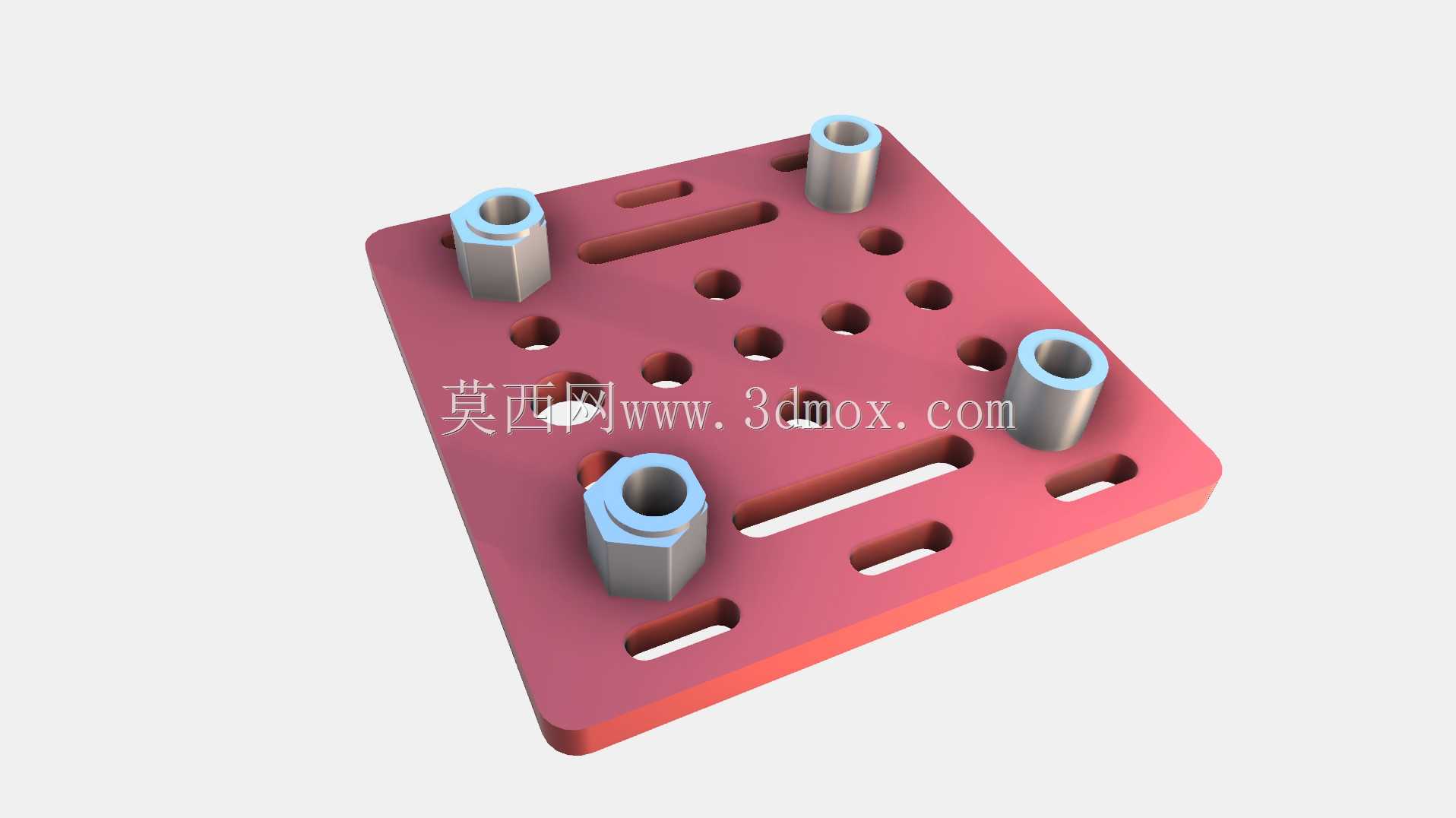

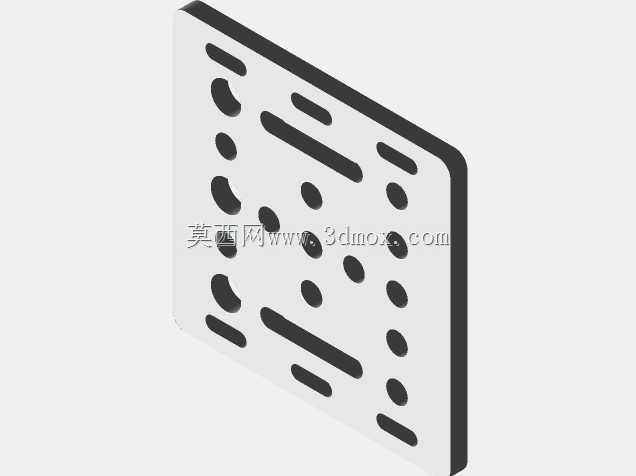

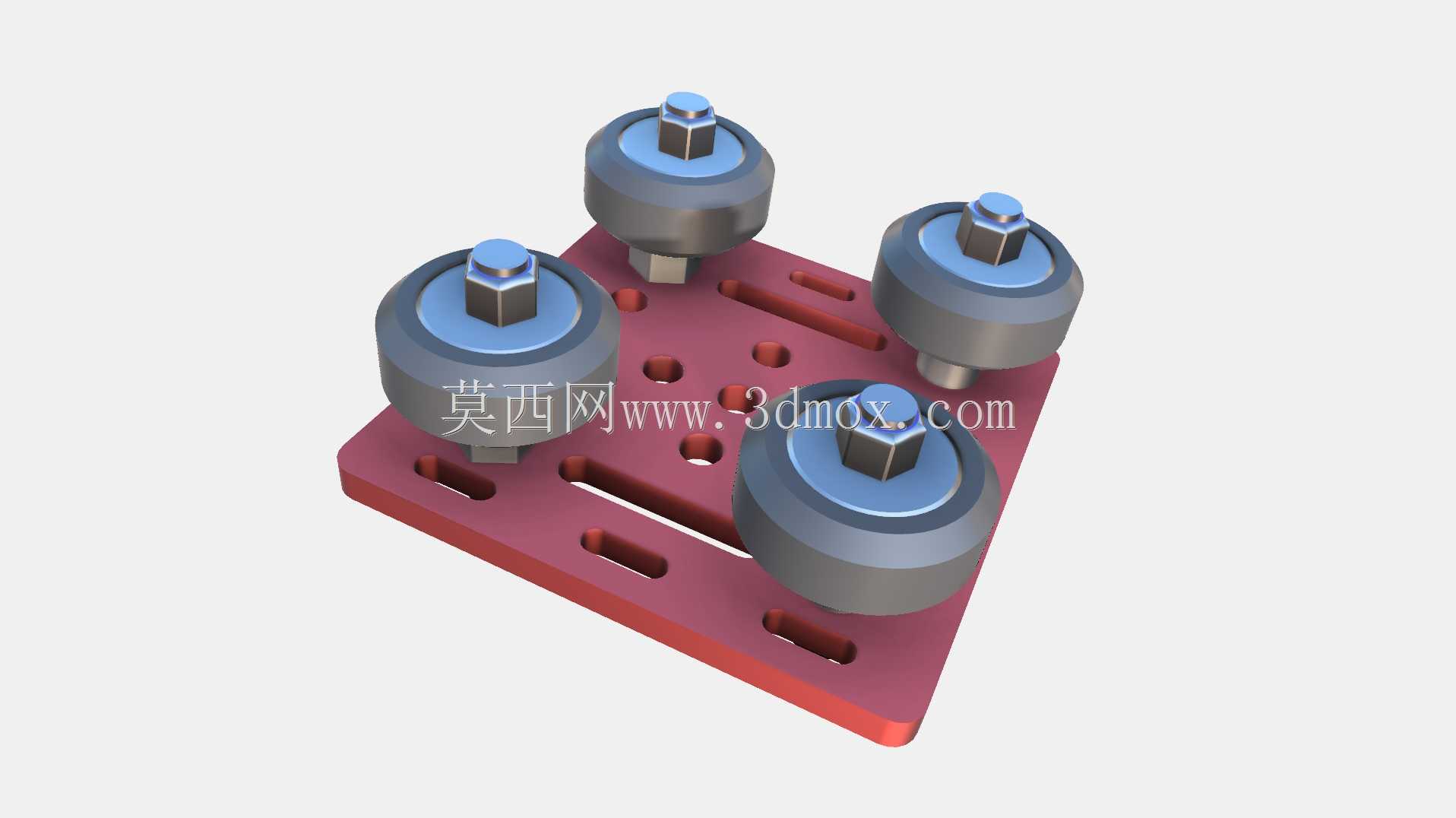

　　这套适配20x20规格西格玛型材的移动调节机构，主要面向小型自动化设备的工位微调、检测工装的位置滑移、轻型执行组件的直线位移场景设计，常见于桌面级实验装置、小型装配工位的辅助定位环节，解决小规格型材上功能部件的无动力手动滑移与位置锁定需求，不需要额外加装直线导轨即可实现短行程的平稳移动，适配轻量化负载的安装使用场景。整套机构的核心安装基体为65x65x4mm的PLA材质安装板，板面预留多组阵列排布的安装孔位，可直接固定传感器、小型夹具、气动元件等功能部件，安装孔的孔距匹配常规小型工业配件的安装尺寸，不需要额外加工转接板即可完成组件固定。移动副的导向与滚动支撑采用8个625zz轴承实现，轴承对称布置在安装板的两侧，

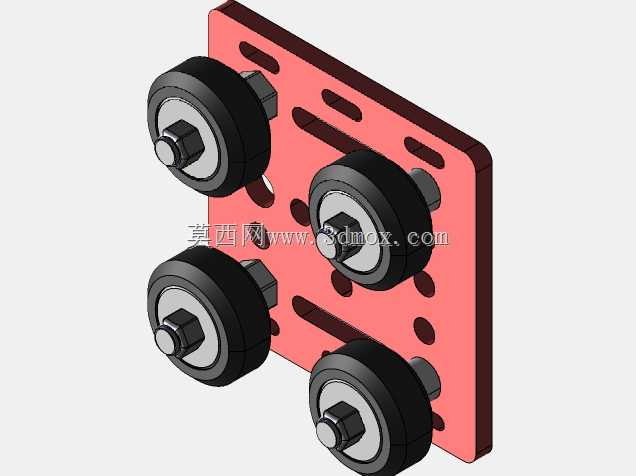

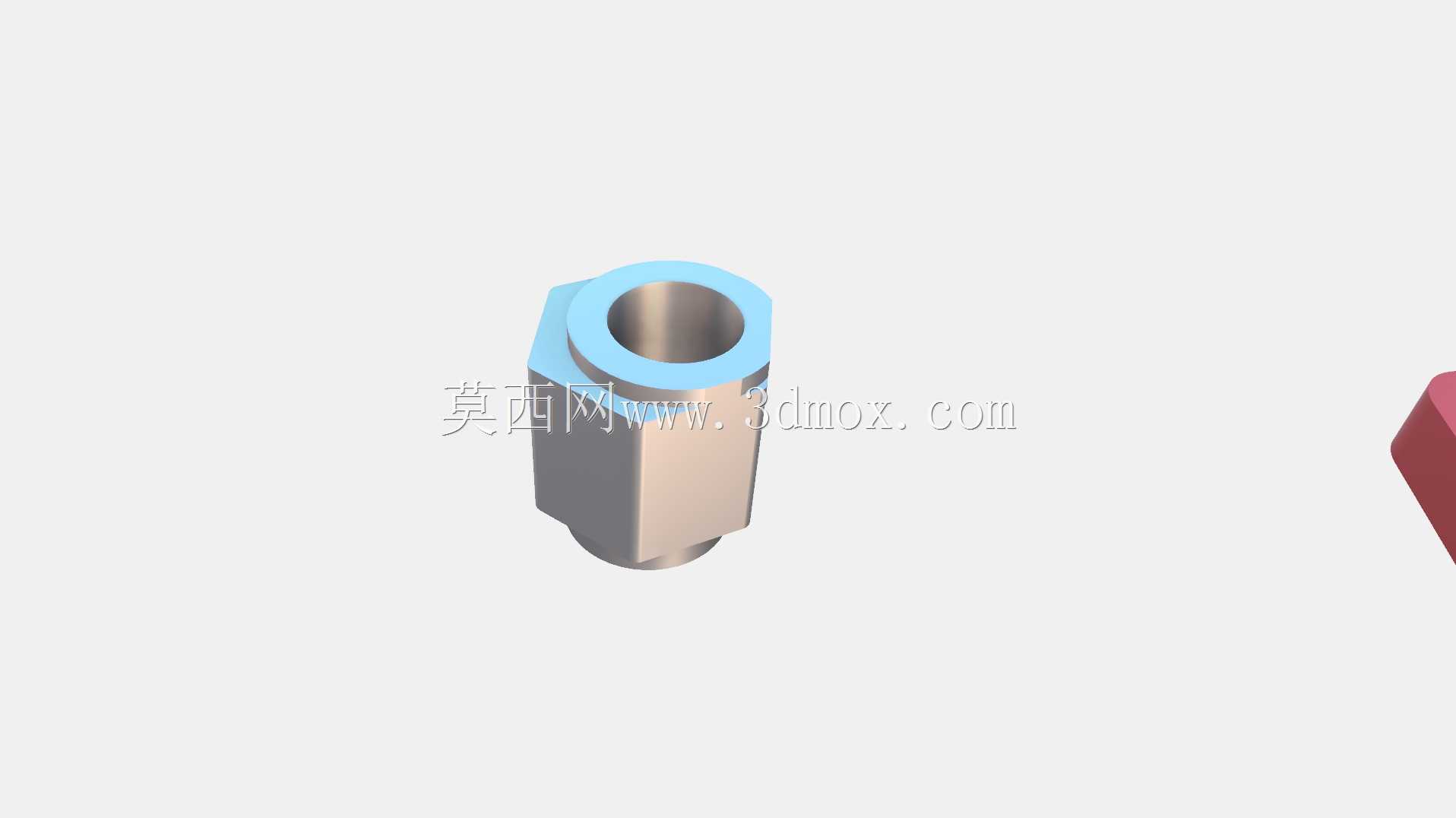

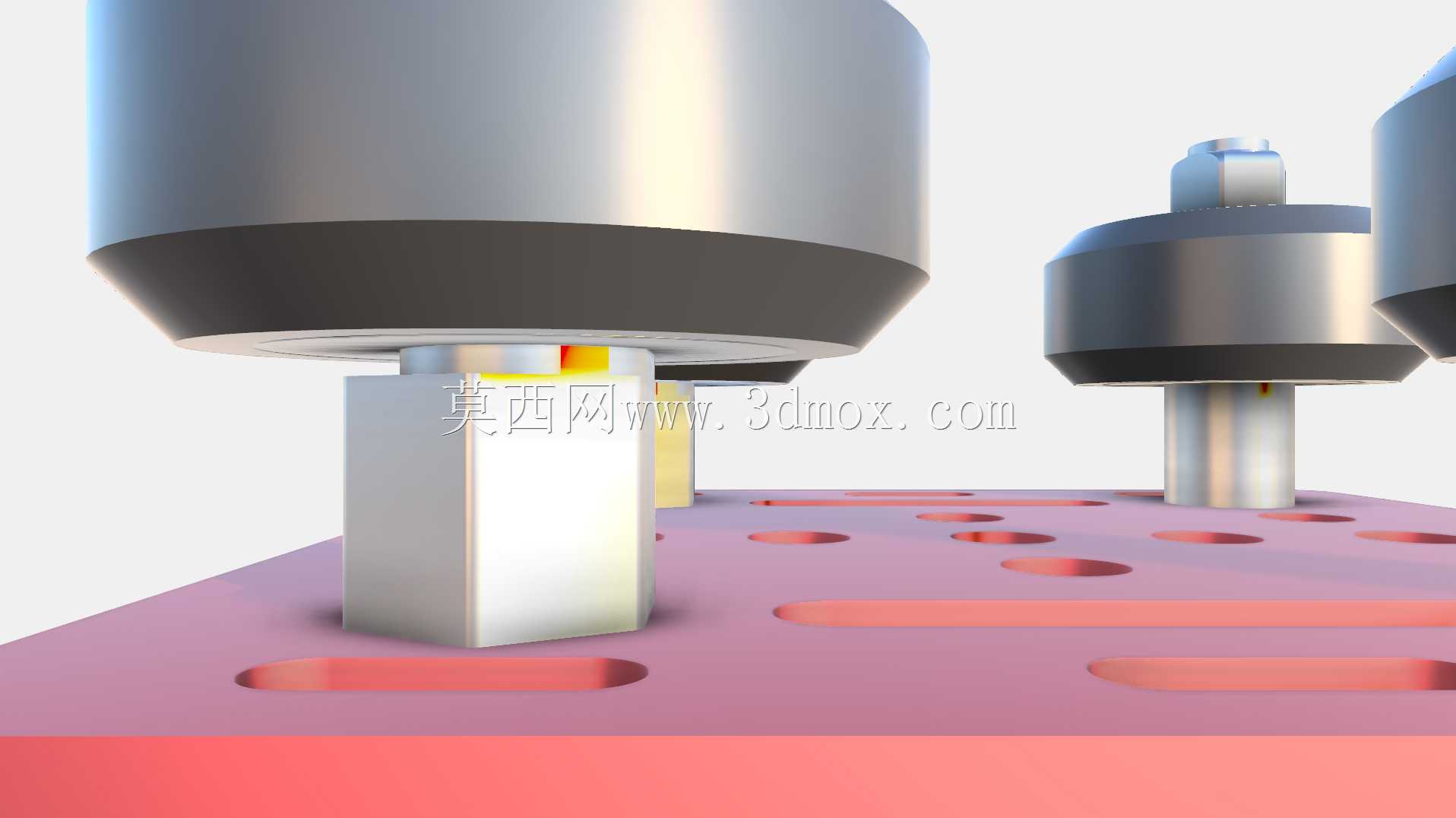

　　每侧四个轴承分别贴合西格玛型材的两个导向面，将滑动摩擦转化为滚动摩擦，大幅降低移动时的阻力，同时轴承的外圈与型材槽道的接触面做了适配性的位置设计，保证移动过程中不会出现卡滞、偏摆的问题，移动间隙可通过偏心组件进行微调。位置调节与锁定功能依靠2个5x10x10规格的偏心螺母实现，配合对应的M5纤维螺母与螺栓组件，转动偏心螺栓时可改变轴承与型材槽壁的压紧程度，既可以调整移动时的阻尼手感，也可以在移动到目标位置后直接锁紧固定，不需要额外加装紧定螺钉或者锁扣结构，简化了操作流程。连接紧固件采用4个M5规格螺栓搭配M5纤维螺母，纤维螺母的内嵌设计可避免螺栓反复松紧后出现螺纹滑牙的问题，同时具备一定的防松效果，适配设备频繁调整位置的使用工况。

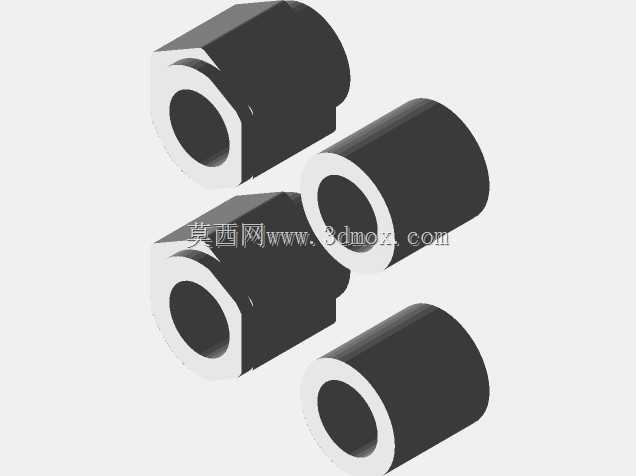

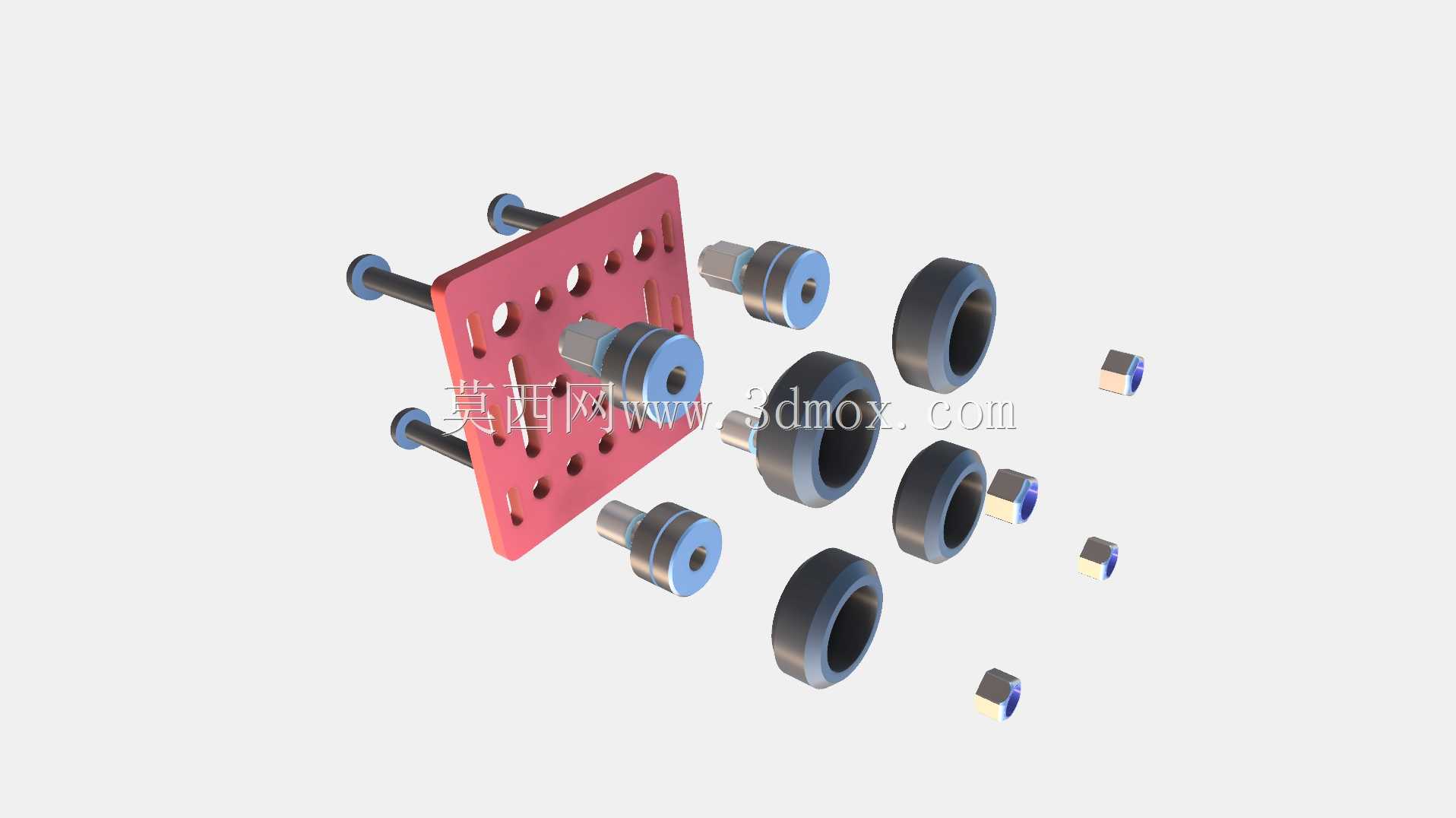

　　安装板与轴承之间设置2个5x8x8规格的铝制垫片，既可以调整轴承的安装高度，保证所有轴承的导向面处于同一平面，也能避免轴承转动时与安装板直接摩擦产生磨屑，延长整套机构的使用寿命。整套机构的所有零件均采用模块化设计，不需要复杂的加工工序即可完成装配，安装时只需要将轴承组件预装在安装板上，卡入20x20西格玛型材的槽道后调整偏心螺母的预紧力即可投入使用，整体安装边界不超出型材的外轮廓尺寸，不会和型材上安装的其他部件产生干涉，适配紧凑型设备的布局需求。在实际使用中，这套机构可承受5kg以内的垂直负载，移动行程可根据使用的型材长度自由调整，移动过程中平行度误差可控制在0.2mm以内，满足大部分轻型工位调节的精度要求，不需要定期加注润滑脂，维护成本极低，适合小成本自动化改造、教学实验装置搭建、非标工装快速制作等场景使用。
