CA6140车床用钣金安装固定支架结构

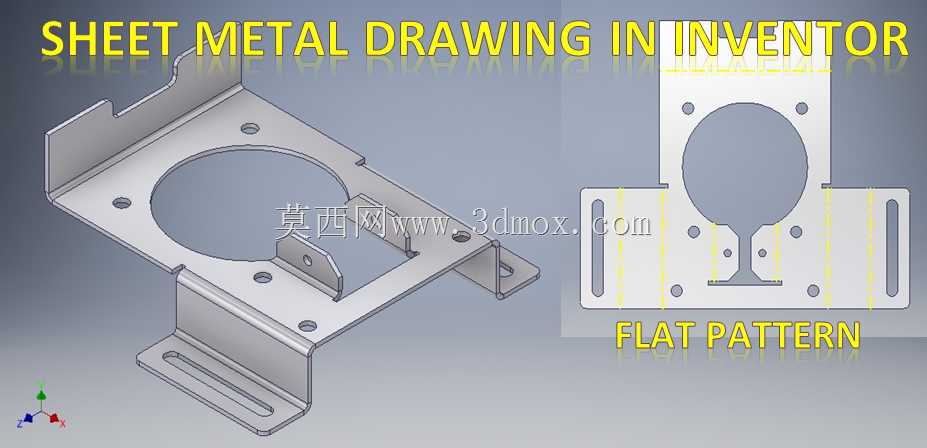

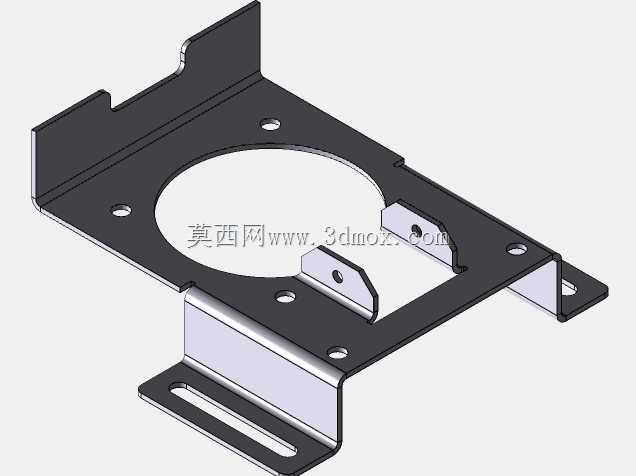

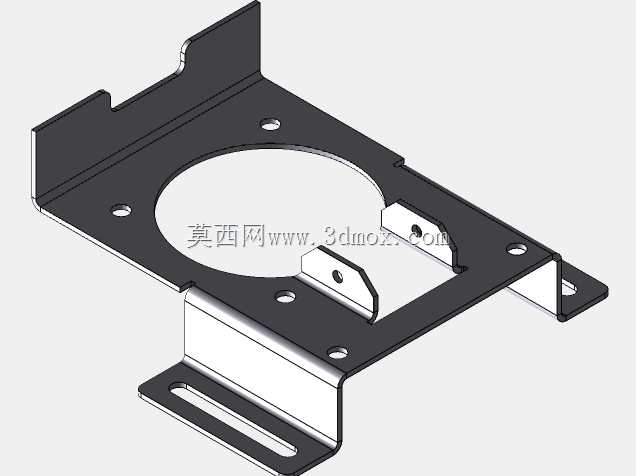

　　该支架为CA6140车床配套的钣金类安装固定构件，主要用于车床操作侧辅助功能组件的承载与定位，实际应用中可承托走线槽、小型检测元件或操作附件，将外接附属部件稳定固定在车床床身的指定安装位，避免设备运行过程中附属部件出现移位、振动松脱的问题。从结构设计来看，整体采用折弯一体成型的钣金工艺制作，主体设置大直径圆形避让孔，用于穿过待固定部件的主体结构，孔周均匀分布的小圆孔为紧固件安装位，可通过螺栓实现待装配件与支架的刚性连接；支架底部伸出的带长圆孔安装耳，为现场安装提供了一定的位置调整余量，可抵消床身安装面的加工误差或装配累计公差，降低现场配装的修配工作量。设计阶段充分考虑了钣金加工的工艺特性，所有折弯处均预留了合理的折弯半径，

　　避免折弯过程中出现板材开裂问题，平板展开状态下所有孔位均可通过一次冲压加工完成，无需后续二次钻孔工序，有效控制加工成本与生产周期。安装边界方面，支架整体贴合床身侧壁的安装平面，折弯立边高度匹配待固定部件的安装基面高度，侧向伸出的定位折边可在装配时起到预定位作用，无需额外扶持即可完成紧固件的初步对位，大幅提升装配效率。结构上额外设置的加强小折边，提升了支架整体的抗扭刚度，即使在车床运行产生持续振动的工况下，也不会出现支架变形导致的安装精度下降问题，长圆孔的调节范围覆盖了常见的装配偏差区间，适配CA6140车床同位置不同批次的安装孔位偏差，无需针对床身的加工误差单独修配支架。该类支架的设计逻辑完全贴合机床附件的实际使用需求，

　　没有冗余的结构特征，所有型面与孔位均服务于安装固定与公差补偿的核心功能，钣金成型的工艺选择也兼顾了制造成本与结构强度的平衡，适合作为机床附属安装结构的参考设计方案，也可直接适配同安装尺寸的其他通用工业设备的附属部件固定场景。
