内燃机活塞高精度三维结构设计模型

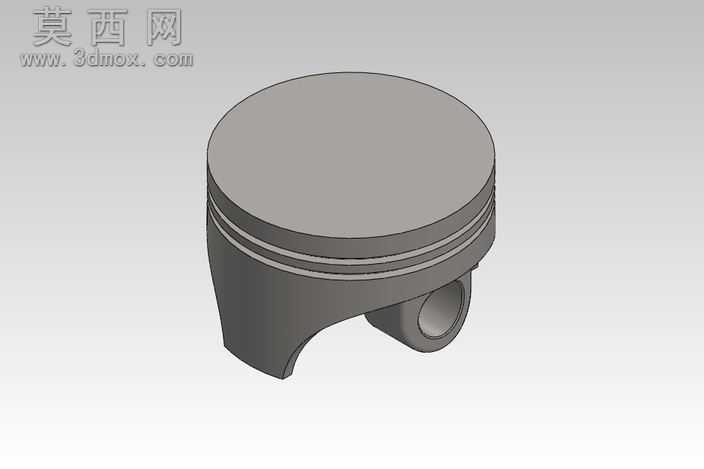

本模型为内燃机核心往复运动部件活塞的三维参数化设计成果，建模过程以实际内燃机活塞的工程结构逻辑为核心依据，首先通过草图绘制完成活塞顶部轮廓、头部环带区域、裙部型线以及活塞销座的基准轮廓线，严格遵循活塞实际工作的结构比例进行尺寸约束，确保各部位尺寸匹配内燃机动力传递的工程需求。建模阶段采用旋转凸台指令生成活塞主体基础结构，针对头部的活塞环槽区域，通过多组等距切除拉伸指令精准加工出三道环槽结构，分别对应气环与油环的安装位置，环槽的宽度、深度以及槽间岸部的厚度均参考通用内燃机活塞的设计规范设定，保证环槽结构能够满足活塞环的密封、导热安装需求。针对活塞裙部，建模时采用了符合实际工作需求的变椭圆型线设计逻辑，通过放样凸台指令对裙部不同高度截面的轮廓进行渐变处理，还原活塞裙部在热态工作下的形变补偿结构特征，避免工作过程中出现卡缸问题。活塞销座部位采用凸台拉伸与异型孔切除结合的方式完成建模，精准还原销座的加强筋结构与销孔的同轴度约束，同时对销孔与裙部的过渡区域做了圆角优化处理，模拟实际零件的应力分散结构，降低工作过程中的应力集中风险。材质渲染阶段，针对活塞采用铝合金材质的实际应用特性，赋予模型亚光银灰色金属材质，调整材质的粗糙度、金属度参数还原铸铝活塞的表面质感，对环槽、销孔等机加工区域适当提高反光度，区分铸造毛坯面与机加工面的视觉差异，同时对模型的棱边做了微小的倒角处理，还原真实机加工零件的工艺特征，避免尖锐棱边带来的不真实感。整体模型完整还原了活塞的顶部燃烧室配合面、头部密封环带、裙部导向结构、销座连接结构四大核心功能区域，各部位的结构衔接符合内燃机活塞的工作原理，能够直观展现活塞在气缸内承接燃烧压力、通过活塞销连接连杆传递动力的结构逻辑，可用于内燃机结构原理演示、动力系统装配模拟以及相关零部件的设计参考。
