快速锁紧拨动式锁扣卡箍结构

　　这类拨动式锁扣卡箍属于工业场景中高频使用的快速锁紧连接件，在工装夹具定位、设备检修门快开、箱体盖板密封压紧、输送线侧栏快速固定、小型工装工件夹持等场景中应用极广，相比螺纹旋紧的锁紧结构，它不需要额外工具，单次拨动操作即可完成锁紧或解锁动作，单工位操作耗时能压缩到1秒以内，在需要频繁开合、重复拆装的工位上能大幅降低操作工时。

　　从结构功能来看，这款锁扣采用杠杆增力的机械原理，通过手柄拨动过程中的连杆过死点结构实现锁紧自锁，一旦锁止到位，除非反向拨动手柄解锁，否则不会因为设备运行的振动、外力拉扯出现松脱，锁紧状态下能提供稳定的轴向拉紧力，适配需要一定预紧力的压紧场景，比如带密封胶条的设备舱门，使用这款锁扣可以保证胶条均匀压缩，避免缝隙漏液、漏尘的问题。

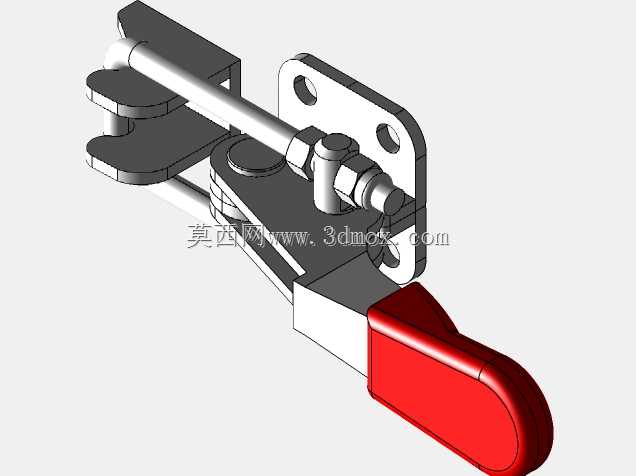

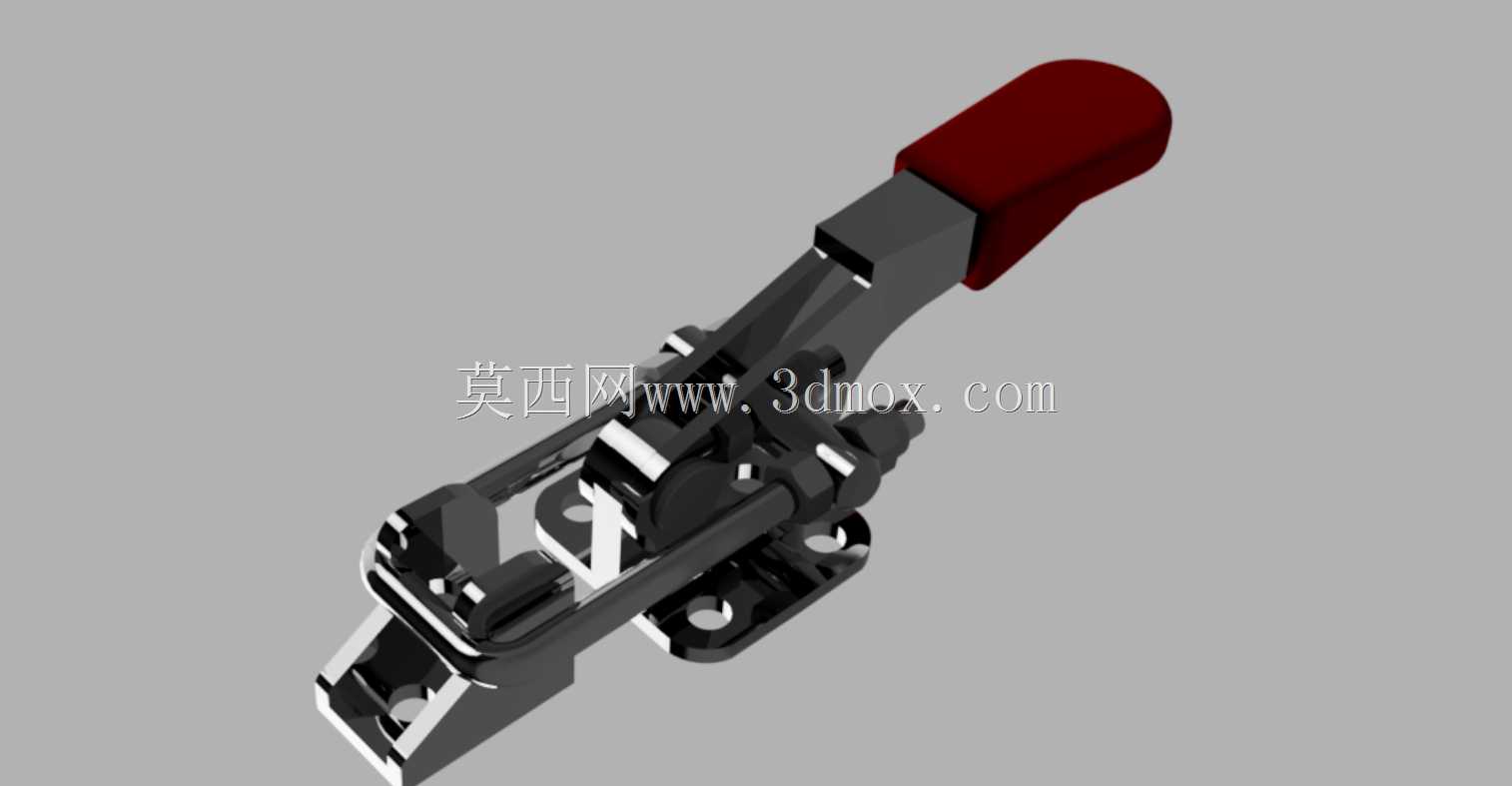

　　设计层面上，这款模型将所有零件拆分为独立实体，没有做合并布尔运算，结构工程师拿到模型后可以直接根据自身安装需求调整安装孔位间距、手柄长度、锁钩勾接距离，不需要重新拆分零件就能直接进入装配体做运动干涉检查。整个结构的运动逻辑清晰，手柄绕底座销轴转动时，带动联动连杆拉动锁钩滑块做直线拉紧动作，过死点位置后手柄自然贴合底座侧面，不会突出过多占用外部安装空间。

　　安装边界方面，这款锁扣的底座采用双安装孔固定，安装面为平面结构，不需要在安装基材上做复杂的沉台或异形加工，只需要按照孔位打两个对应直径的通孔即可用螺栓固定；锁钩配合端只需要在被压紧件上固定对应挂点，挂点的位置公差容忍度较高，前后2mm的安装误差都不影响正常锁紧，对现场安装的精度要求较低，适合钣金件、型材框架这类加工精度不高的基材使用。手柄端部做了包胶处理，操作人员徒手拨动时不会出现硌手、打滑的问题，即使手上沾有少量切削液、油污也能顺利操作。锁体主体采用金属材质结构，受力部位都做了加厚处理，长期重复拨动使用不会出现连杆变形、销轴断裂的问题，在车间常规的温湿度、油污环境下能保持长期稳定的锁紧性能，不需要频繁做维护保养。
