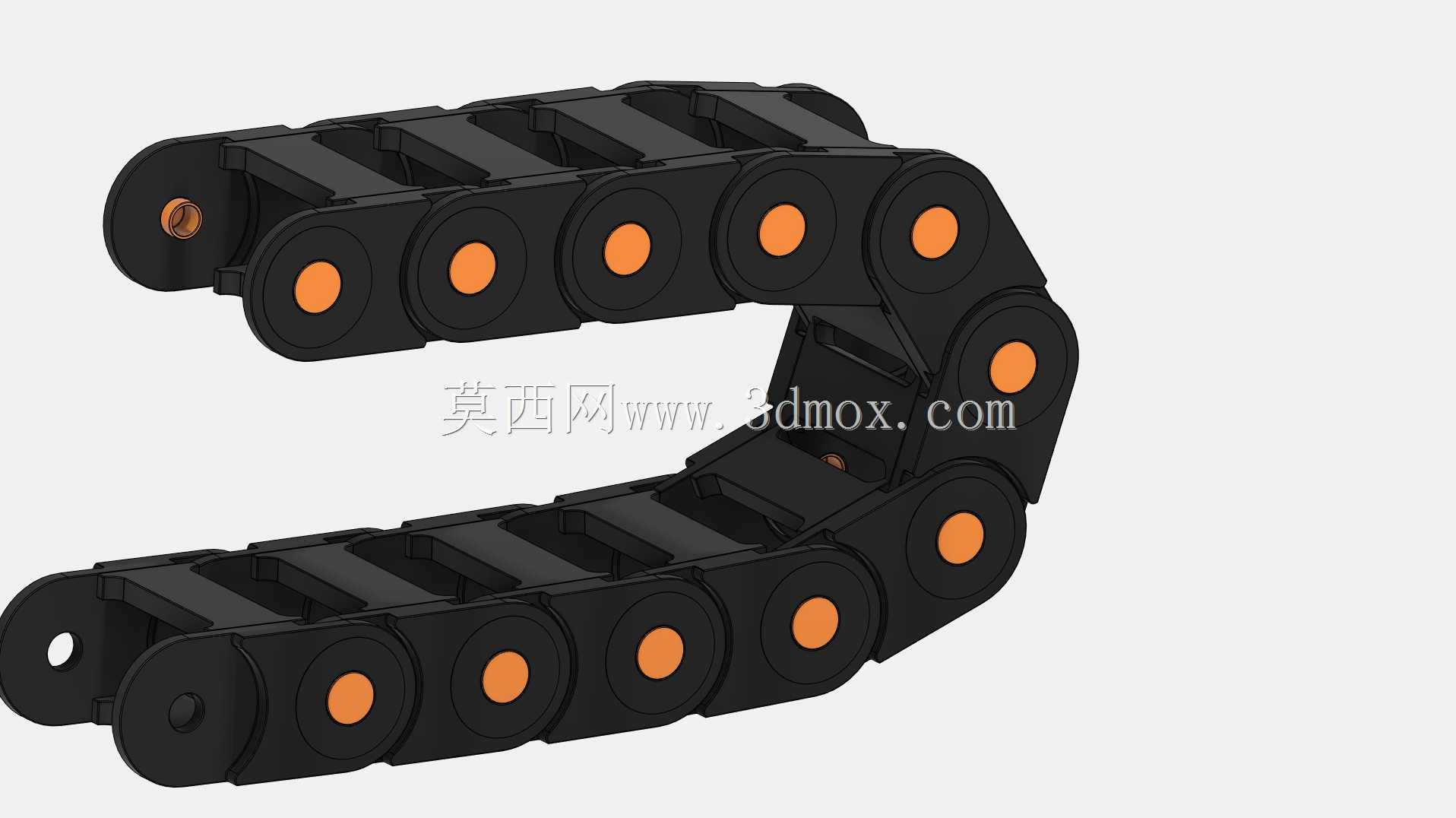

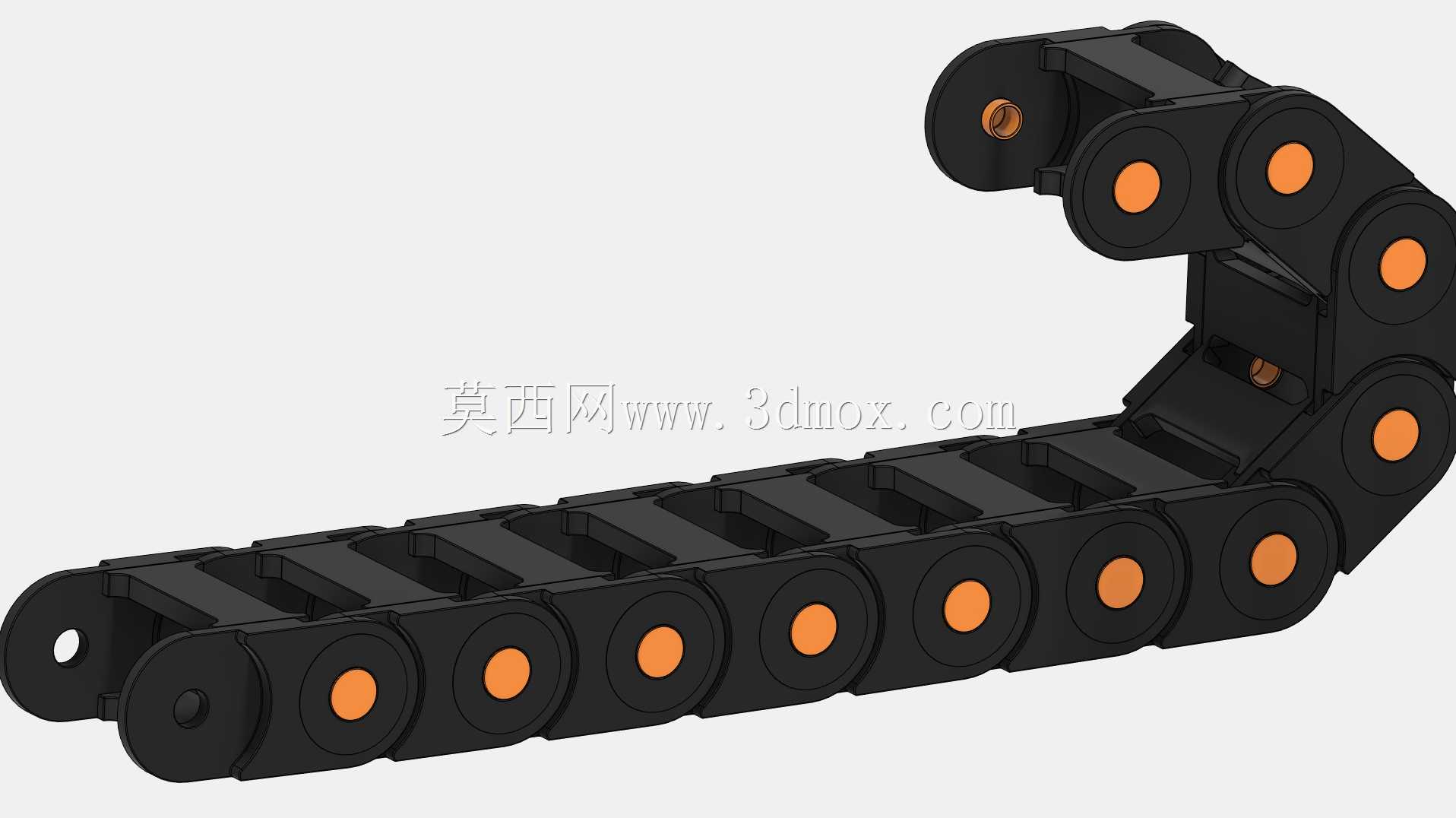

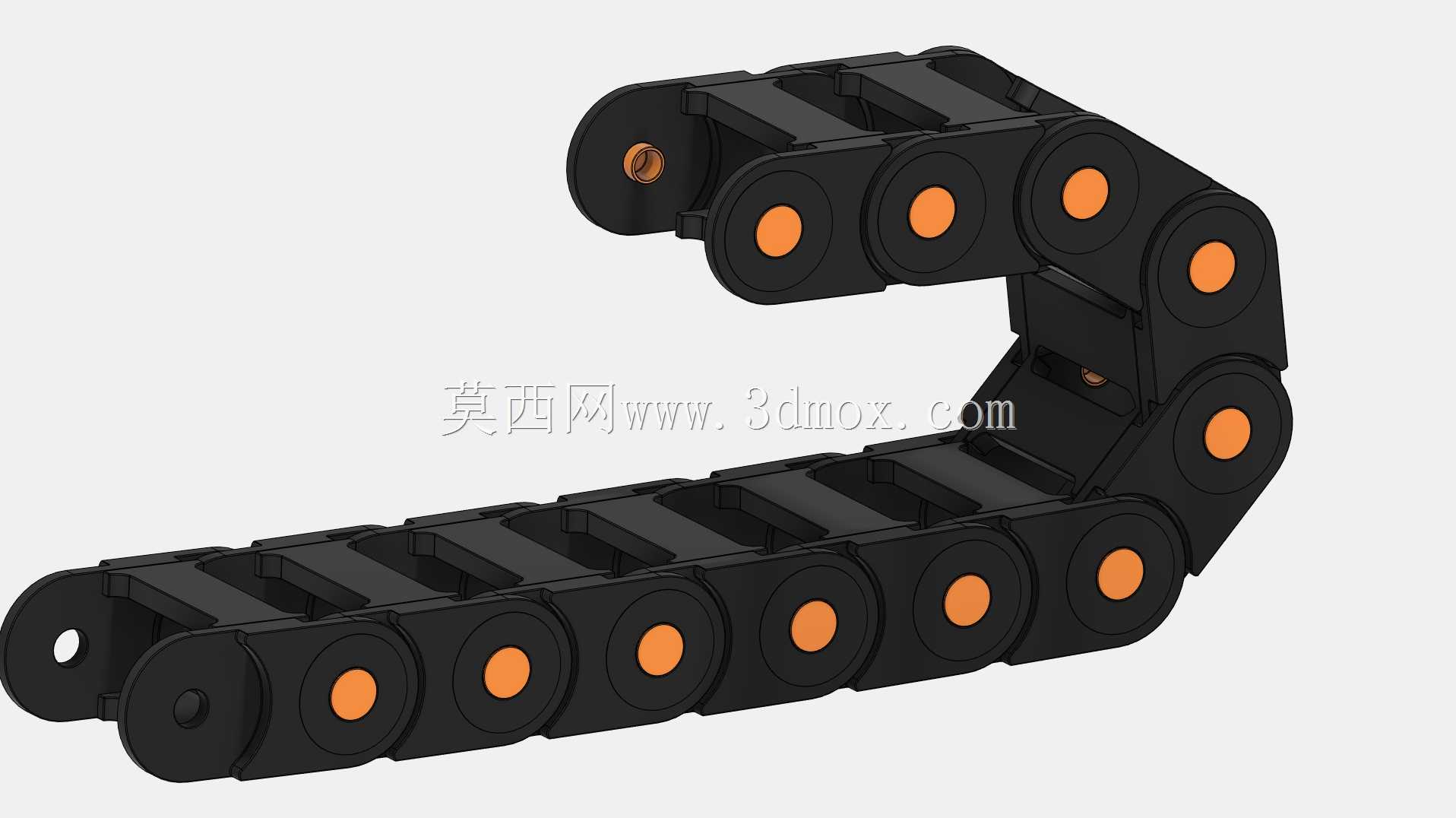

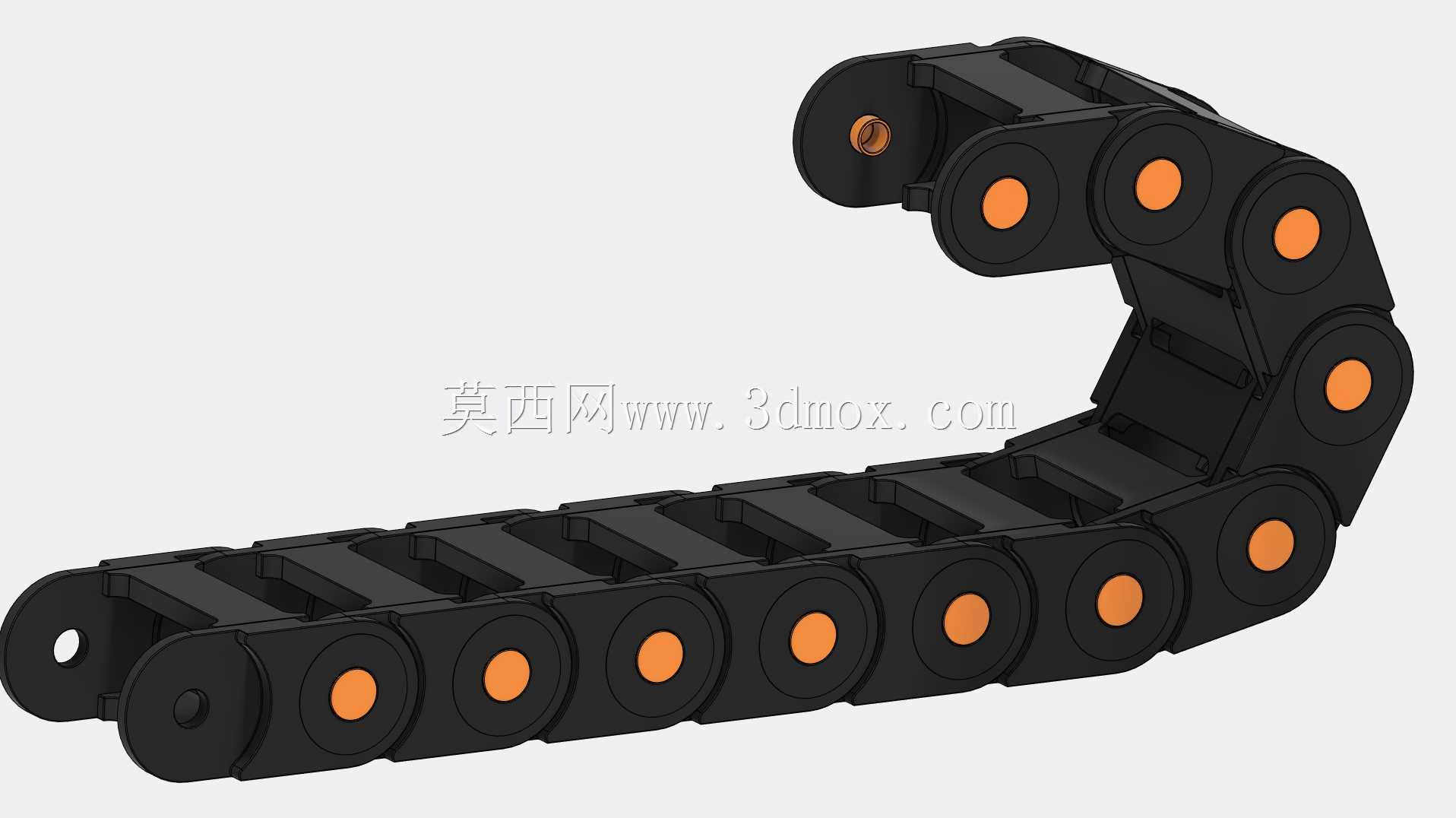

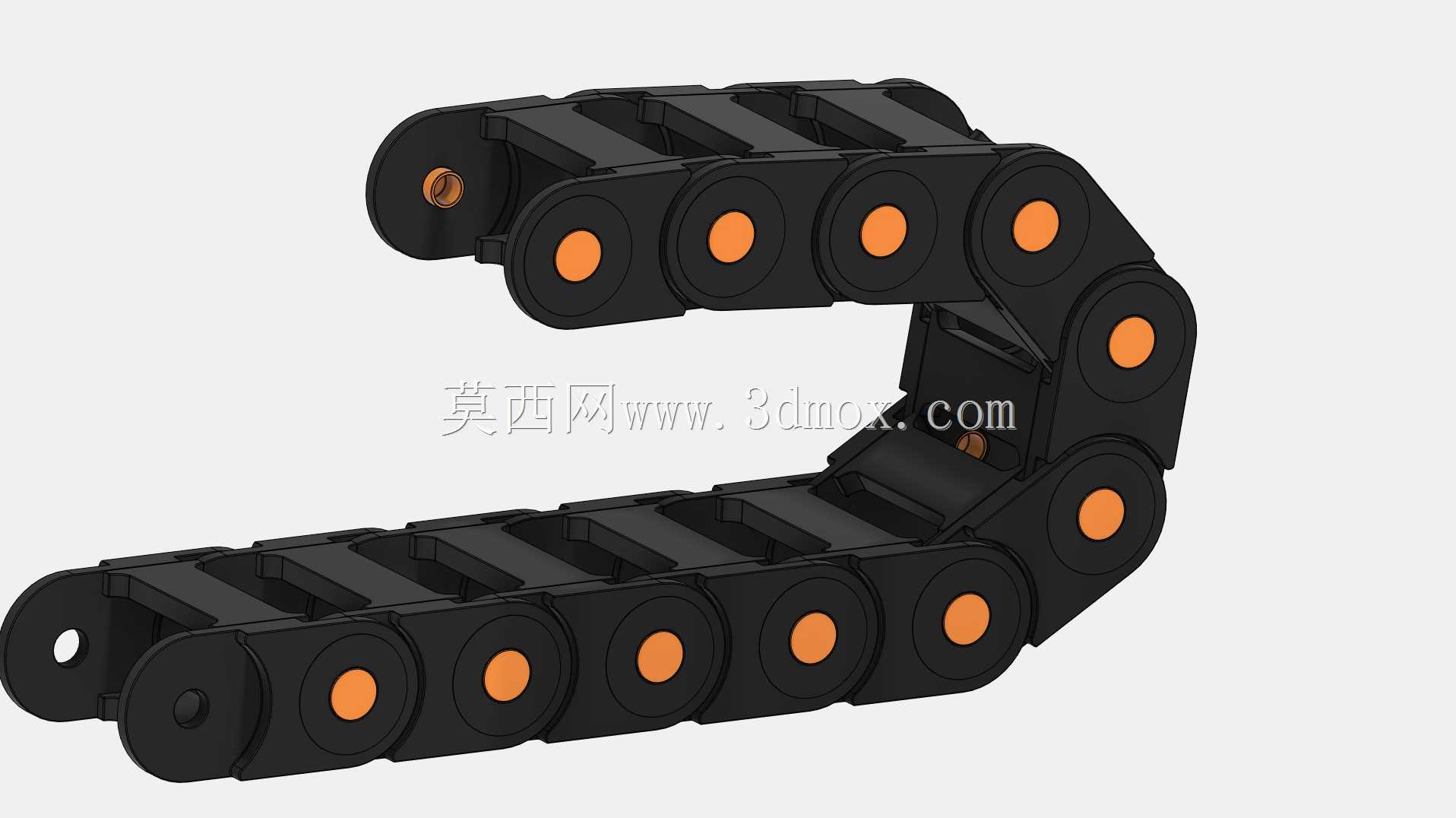

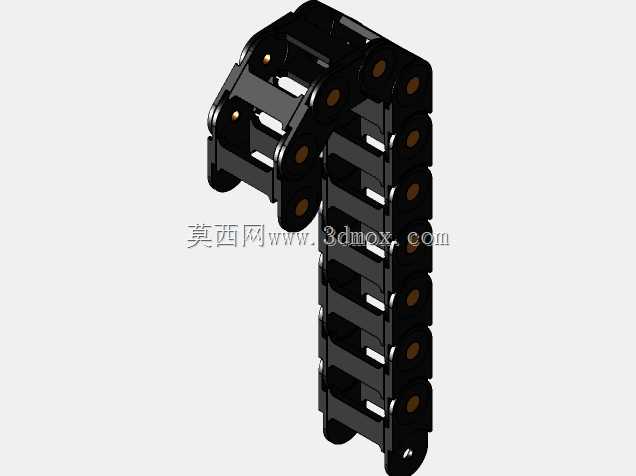

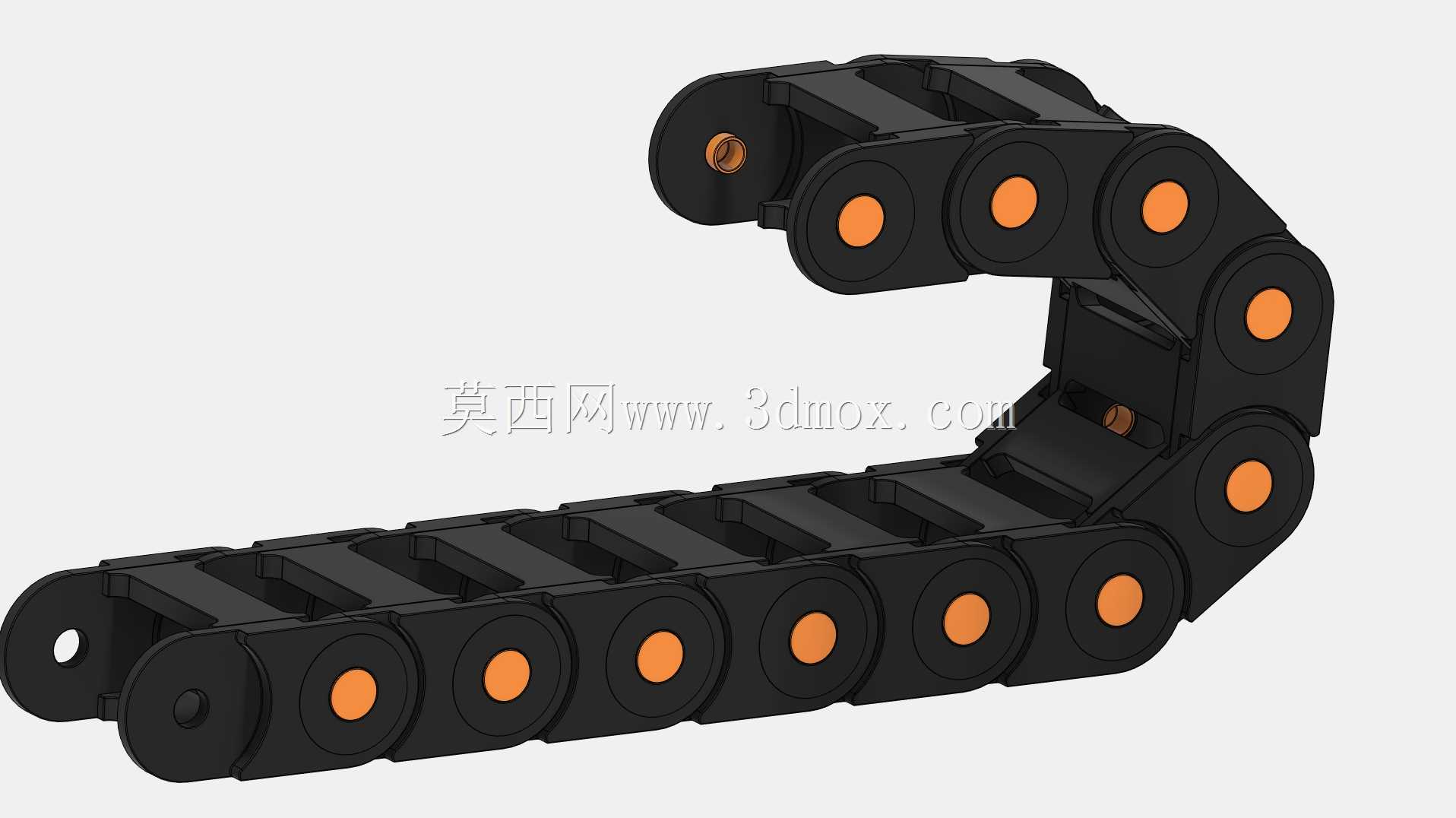

可弯曲运动74mm内径工程电缆拖链

　　这款74mm规格的电缆拖链，是机床、自动化生产线等往复运动设备里常用的线缆防护部件，日常作业中主要用来容纳设备往复行程内的动力电缆、信号线缆、液压油管、气动气管，避免管线在设备移动过程中出现拉扯磨损、勾挂干涉、散乱排布的问题，把所有走行动线的管线规整约束在拖链内部，随设备运动同步弯曲伸展，大幅延长管线的使用寿命，也能让设备内部走线更整洁，降低后期运维排查管线的难度。做这个结构设计的时候，首先考虑的是拖链的弯曲半径适配性，74mm的内高尺寸，刚好能容纳多根中等线径的电缆加小规格气动管，链节之间的铰接间隙做了严格控制，既保证弯曲时的转动顺滑度，不会出现卡滞、别劲的情况，又不会因为间隙过大导致管线从链节缝隙中脱出。

　　链节主体采用工程常用的增强尼龙材质逻辑做结构设计，每个链节的侧板都做了加强筋结构，保证长行程排布时的整体承重能力，不会因为内部穿线重量过大出现下垂塌腰、变形卡滞的问题。铰接位置的销轴做了防脱结构设计，装配后不需要额外的紧固件就能保证链节连接的可靠性，拖链的两端预留了标准安装固定孔位，和设备的安装支架对接时，可以直接通过螺栓锁紧，不需要额外做转接件加工。实际使用时，拖链的运动是通过相邻链节的相对转动实现弯曲，弯曲段的弧度均匀，不会出现局部折角，避免内部管线被过度弯折导致线芯断裂或者气管折堵。设计过程中特意把链节的可拆卸盖板结构做了简化，后期需要更换或者增减内部管线的时候，不需要把整根拖链从设备上拆下来，

　　直接掀开对应位置的链节盖板就能操作，大幅降低现场运维的工作量。安装边界上，这款拖链的内宽可以根据实际穿线需求做对应链节宽度的匹配，固定端和活动端的安装面高度差控制在常规设备的安装公差范围内，弯曲段的最小回转半径适配多数通用机床的走线空间，不会因为拖链弯曲占用过多的设备内部空间，也不会和设备周边的其他运动部件产生干涉。做运动仿真的时候，特意模拟了设备往复运动的全行程工况，验证拖链在最大伸展长度和最小弯曲半径下的结构稳定性，确保每个链节的转动角度都在设计允许范围内，不会出现运动到极限位置时链节锁死、拉扯内部管线的问题。链节之间的转动阻尼做了适配调整，运动过程中不会因为自重出现非预期的下垂晃动，高速往复运动时也能保持平稳的运行状态，不会产生额外的振动和噪音，适配多数工业设备的作业环境要求。
