气弹簧支撑L型铝型材防护门结构

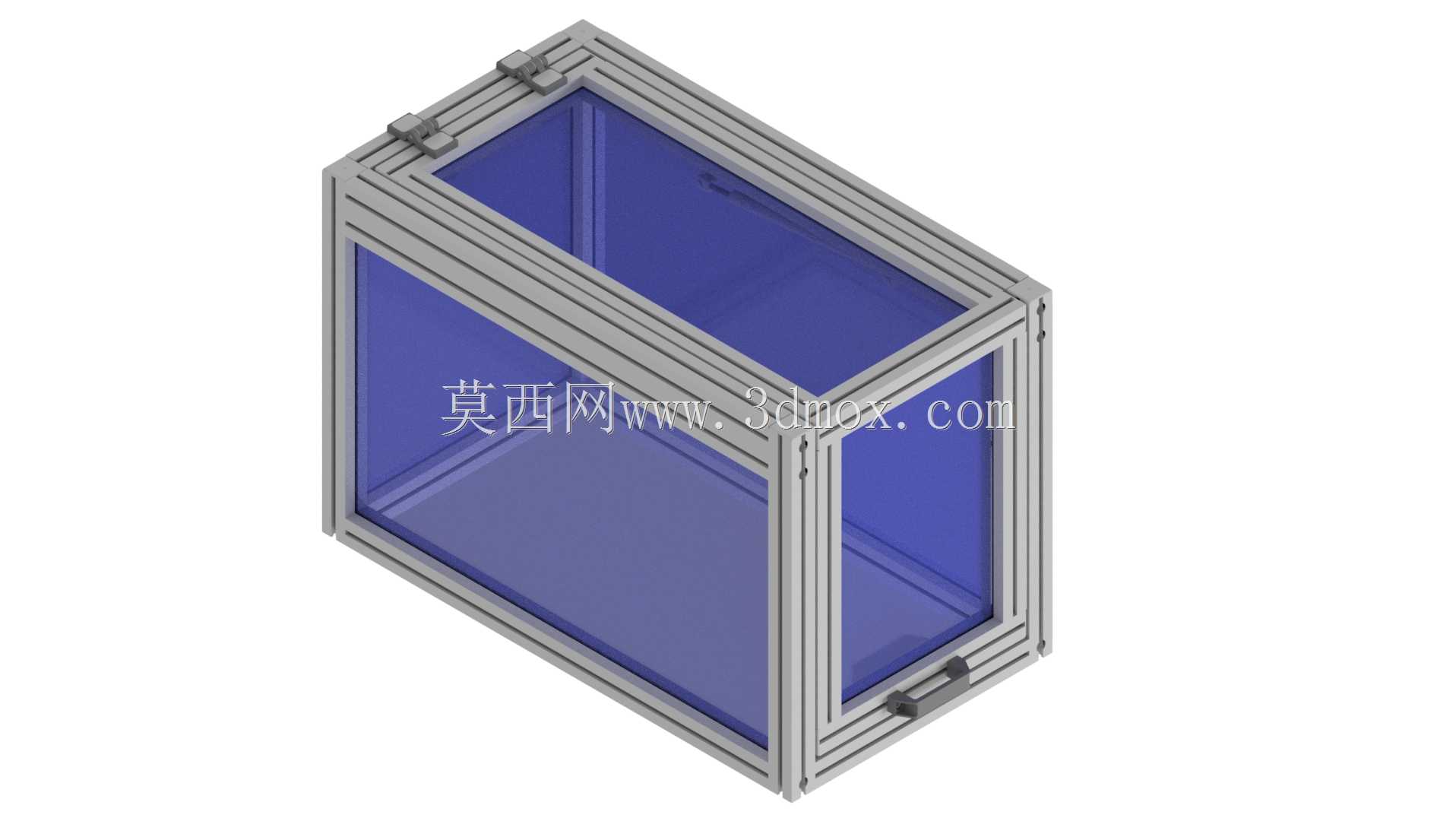

　　这款L型防护结构采用45x45规格工业铝型材搭建主体框架，在车间非标设备的安全防护改造场景中适配性极强，尤其适合机床上下料工位、小型自动化装配单元的边角区域防护——这类区域往往存在两个相邻的开放操作面，常规平面防护门无法同时覆盖两个立面的防护需求，L型的结构形式刚好贴合设备直角布局的边角，不用额外改动设备原有安装基面就能完成加装。

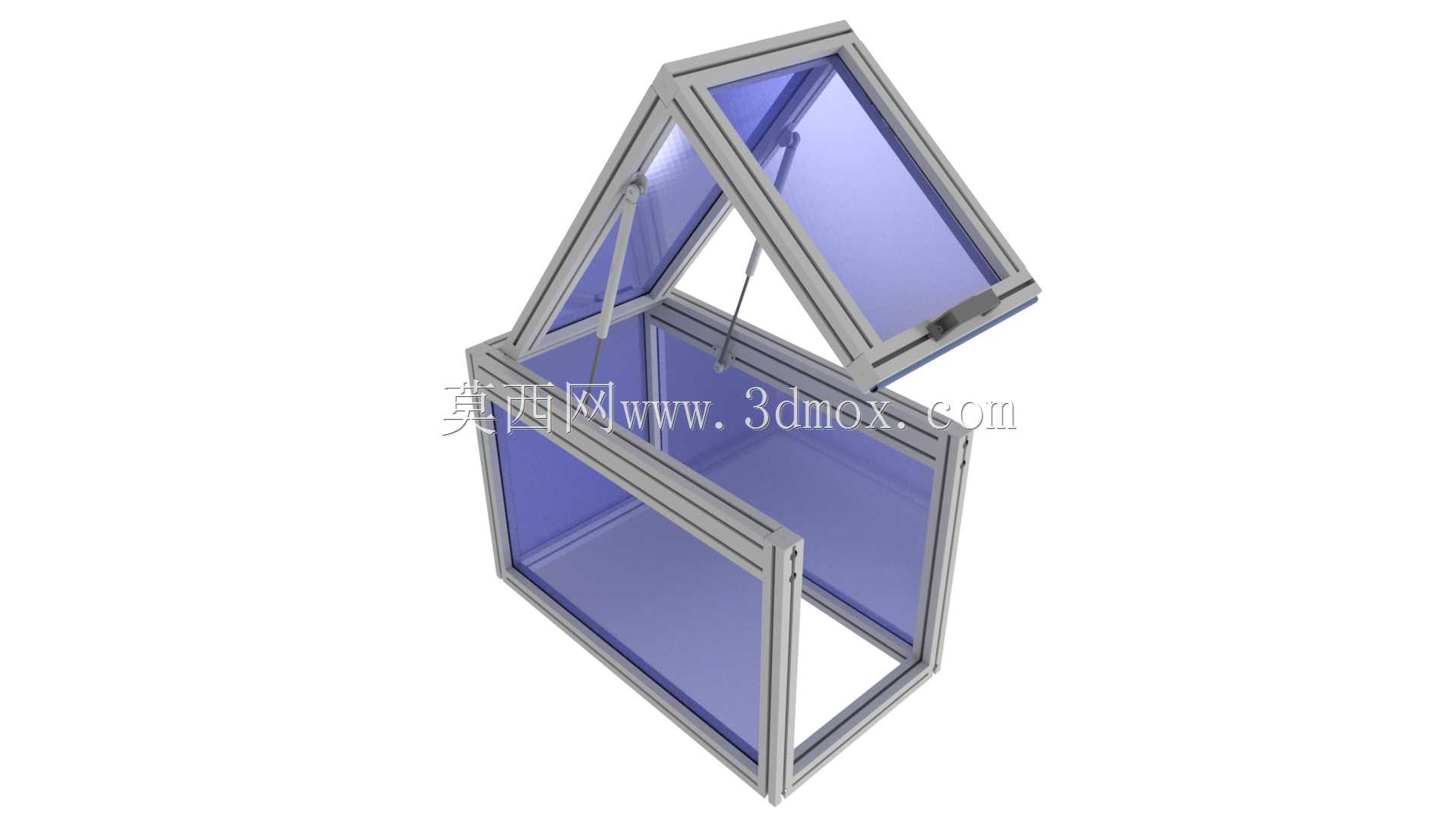

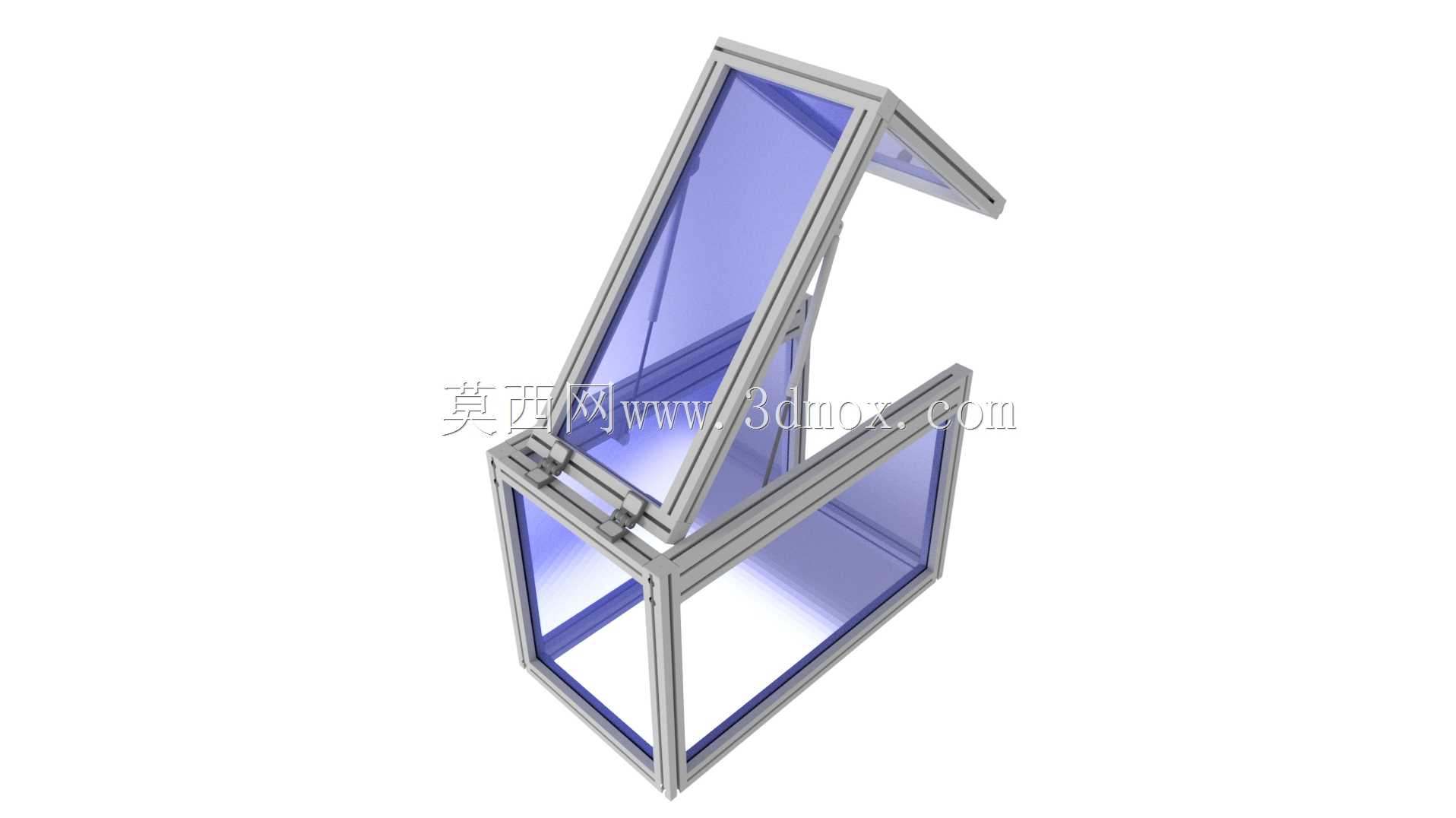

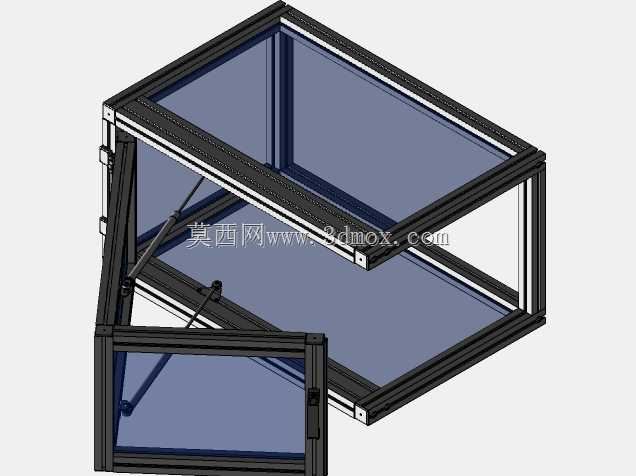

　　结构的开合部分采用气弹簧作为支撑助力部件，区别于普通合页门的单侧翻转逻辑，这套防护门的开合轨迹经过前期建模阶段的运动仿真校核，气弹簧的安装支点经过反复调整，既保证开门时能提供足够的抬升助力，操作人员单手就能完成门板掀起动作，也能在门板开启到最大角度时提供稳定的支撑力，不会因为车间内的气流扰动、设备运行的轻微震动出现门板意外回落的情况，关门时气弹簧的阻尼特性也能让门板平缓下落，避免刚性撞击产生的噪音和型材连接件的松动。

　　门板部分采用半透明的聚碳酸酯板材镶嵌在铝型材的槽位内，不用额外打孔固定，依靠型材槽内的密封胶条和压条就能完成板材的紧固，安装效率比传统焊接式防护架提升六成以上，后期如果板材出现刮花、老化的情况，只需要拆下压条就能快速更换板材，不用整体拆解框架。框架的所有连接部位都采用标准的45系列铝型材专用角件和内置螺栓连接，没有外露的尖锐边角，所有型材端面都加装了端盖封边，避免操作人员在设备周边走动时被型材切口划伤。

　　从安装边界来看，整套结构的外轮廓尺寸适配常见的小型机床边角安装空间，底部的型材框架预留了标准的脚轮安装孔位和固定地脚安装位，既可以搭配脚轮做成可移动式的防护工位，适配需要频繁调整布局的柔性生产线，也可以通过膨胀螺栓直接固定在地面，作为设备的固定防护屏障使用。框架的型材槽位全程预留，后期如果需要加装安全光栅、行程开关、警示标识等配件，不用重新在型材上打孔，直接通过槽内螺母就能完成附件安装，拓展性完全能满足车间后续的设备改造需求。

　　在实际使用场景中，这类带气弹簧支撑的L型防护门主要作用是隔绝设备运行时产生的切屑飞溅、冷却液雾化扩散，同时不会遮挡操作人员观察设备内部运行状态的视线，相比全封闭的金属防护罩，半透明板材的设计能让操作人员及时发现设备内部的工件装夹偏差、刀具异常磨损等问题，不用频繁开启防护门就能完成日常的设备运行状态巡检，兼顾了安全防护需求和生产操作的便利性。
