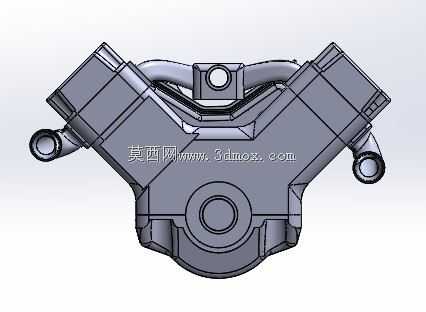

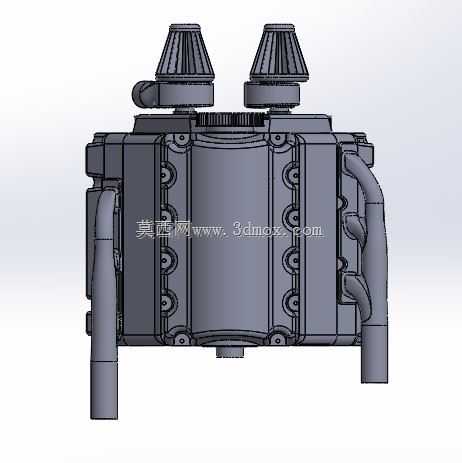

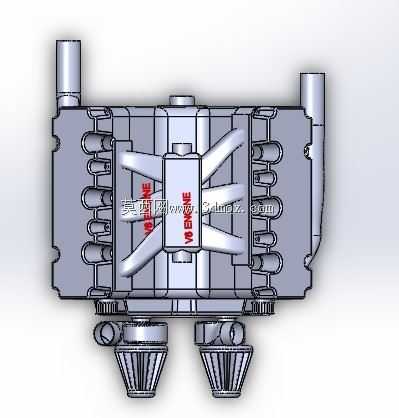

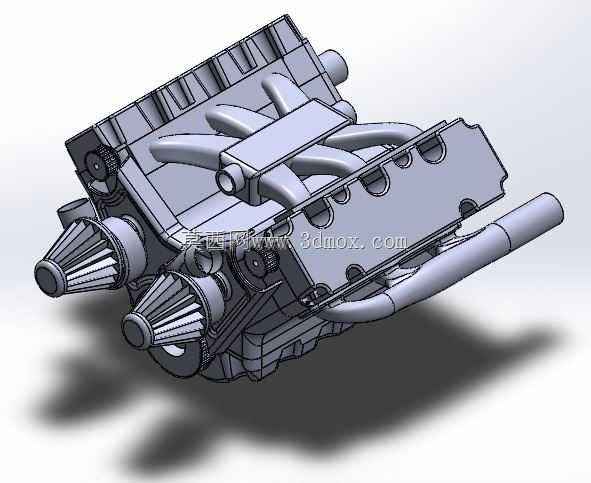

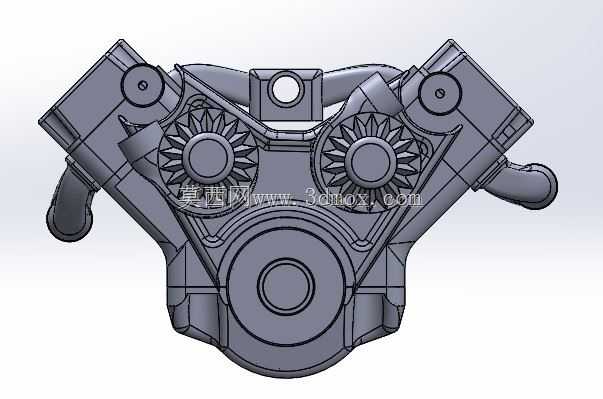

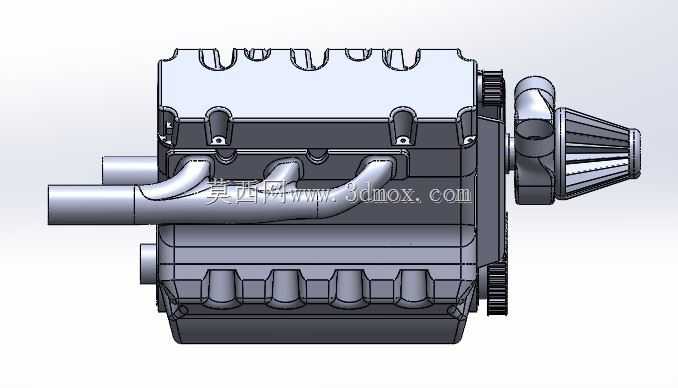

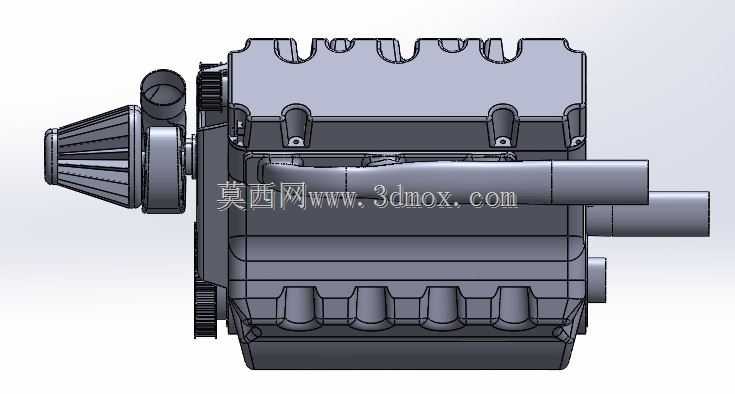

V型六缸动力装置三维结构设计

　　这款V型六缸动力结构的设计，首先要考虑的是实车搭载时的机舱布局适配，V型夹角的缸体排布相比直列六缸结构，能大幅缩短动力总成的轴向长度，给前置后驱车型的变速箱、转向机构留出充足的布置空间，同时降低整机重心，优化整车前后轴荷分配，在乘用车、轻型商用车辆以及小型工程动力单元的配套场景中，这类结构的平顺性优势十分突出，六缸交替做功的点火间隔能抵消大部分一阶二阶振动，不需要额外加装大体积平衡轴结构就能获得不错的运转质感。从结构设计逻辑来看，建模过程中优先确定了曲轴的主轴颈、连杆轴颈的相对位置，两侧缸体呈对称V型排布，每侧三个缸的进排气道走向统一规划，缸盖的冷却水套预留了足够的流通截面，能保证高负荷工况下各缸的散热均匀性，

　　避免出现局部热应力集中导致的缸体变形问题。曲轴箱的加强筋布局顺着受力方向延伸，在主轴承座位置做了加厚处理，能承受燃烧做功时的爆发压力冲击，同时兼顾了壳体的轻量化需求，没有多余的冗余结构。安装边界方面，整机的悬置安装点分布在缸体两侧的下沿位置，三个固定点的坐标经过反复校准，能让整机的质心落在悬置支撑的三角形范围内，减少运转时的振动传递到车架；前端的轮系安装面预留了水泵、发电机、空调压缩机的安装位，各附件的包络空间都做了干涉检查，不会在皮带运转时出现剐蹭；后端与变速箱连接的止口尺寸、定位销孔位置都按照通用配套的接口尺寸做了匹配，能适配多款主流的纵置变速箱结构。油底壳的造型做了倾斜优化，在车辆爬坡、急加速急减速的工况下，

　　能保证机油集滤器始终浸没在机油液面以下，避免出现机油泵吸空导致的润滑失效问题；进排气歧管的连接法兰位置预留了密封面的加工余量，装配时可以根据实际配套的增压或者自然吸气方案调整歧管造型，不需要改动缸体主体结构。这类动力结构的建模过程中，所有的配合面都按照实际加工公差预留了装配间隙，活塞与缸壁的配合间隙、活塞环的槽位尺寸、连杆大头的剖分面定位结构都完全参照实际量产机型的工程参数设定，既可以作为教学场景下的内燃机结构拆解演示模型，也能作为动力总成改装、新机型研发初期的方案验证参考，帮助设计人员快速评估整机的布局合理性，减少前期方案迭代的时间成本。
