纺纱轴安装固定支撑结构设计

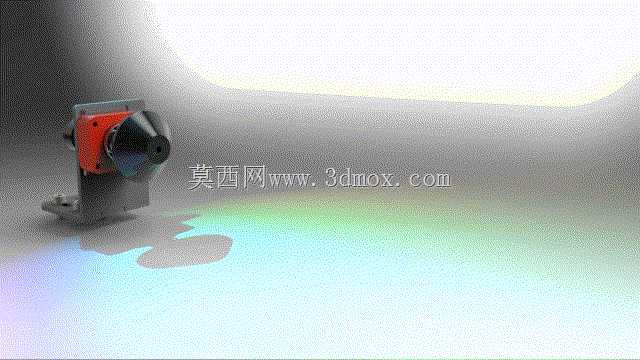

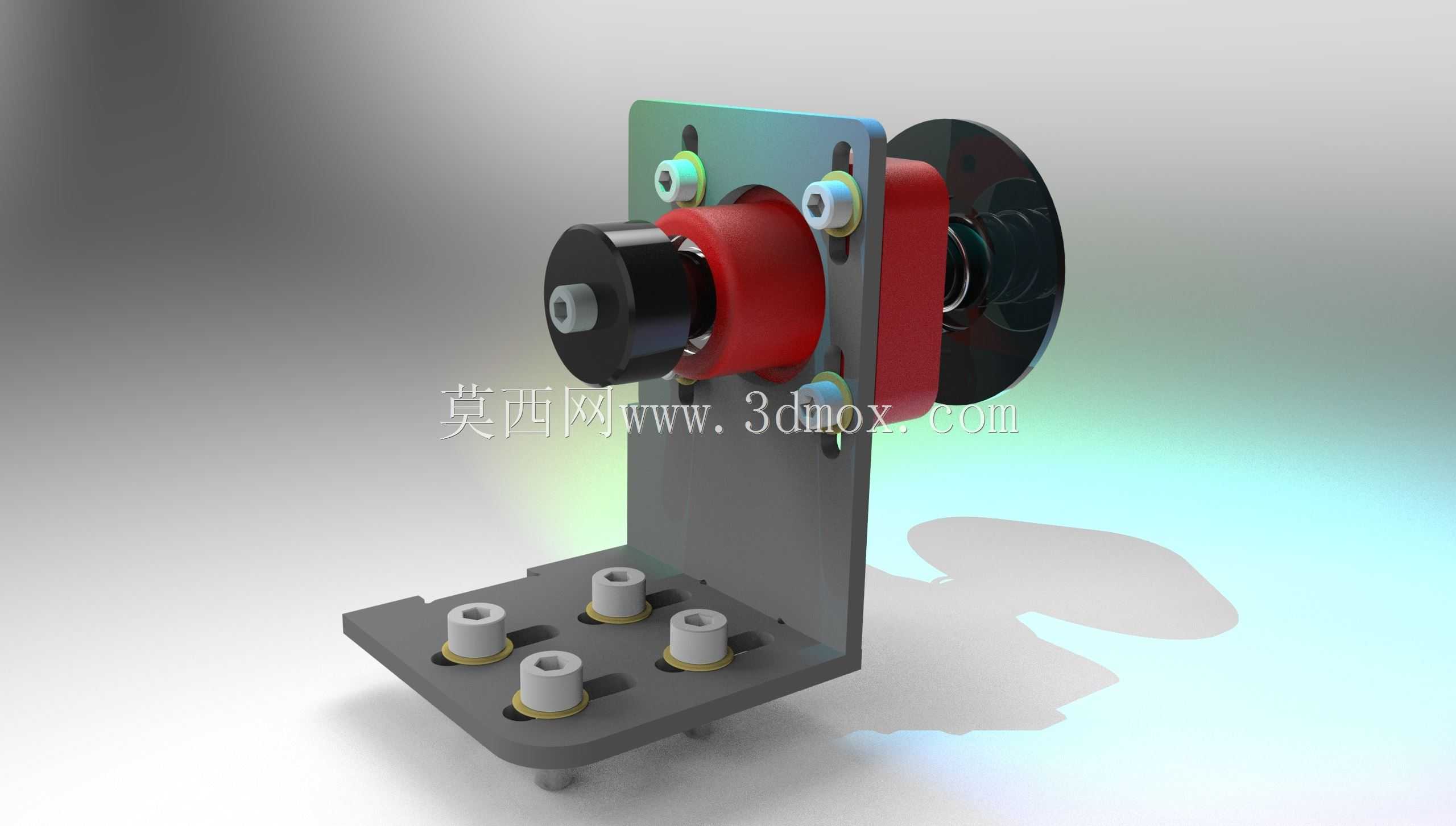

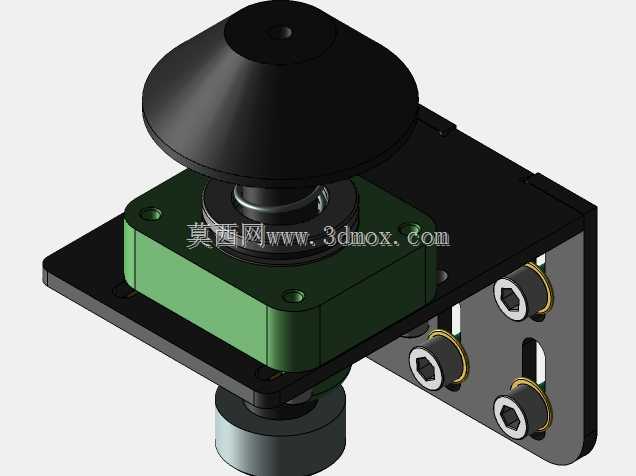

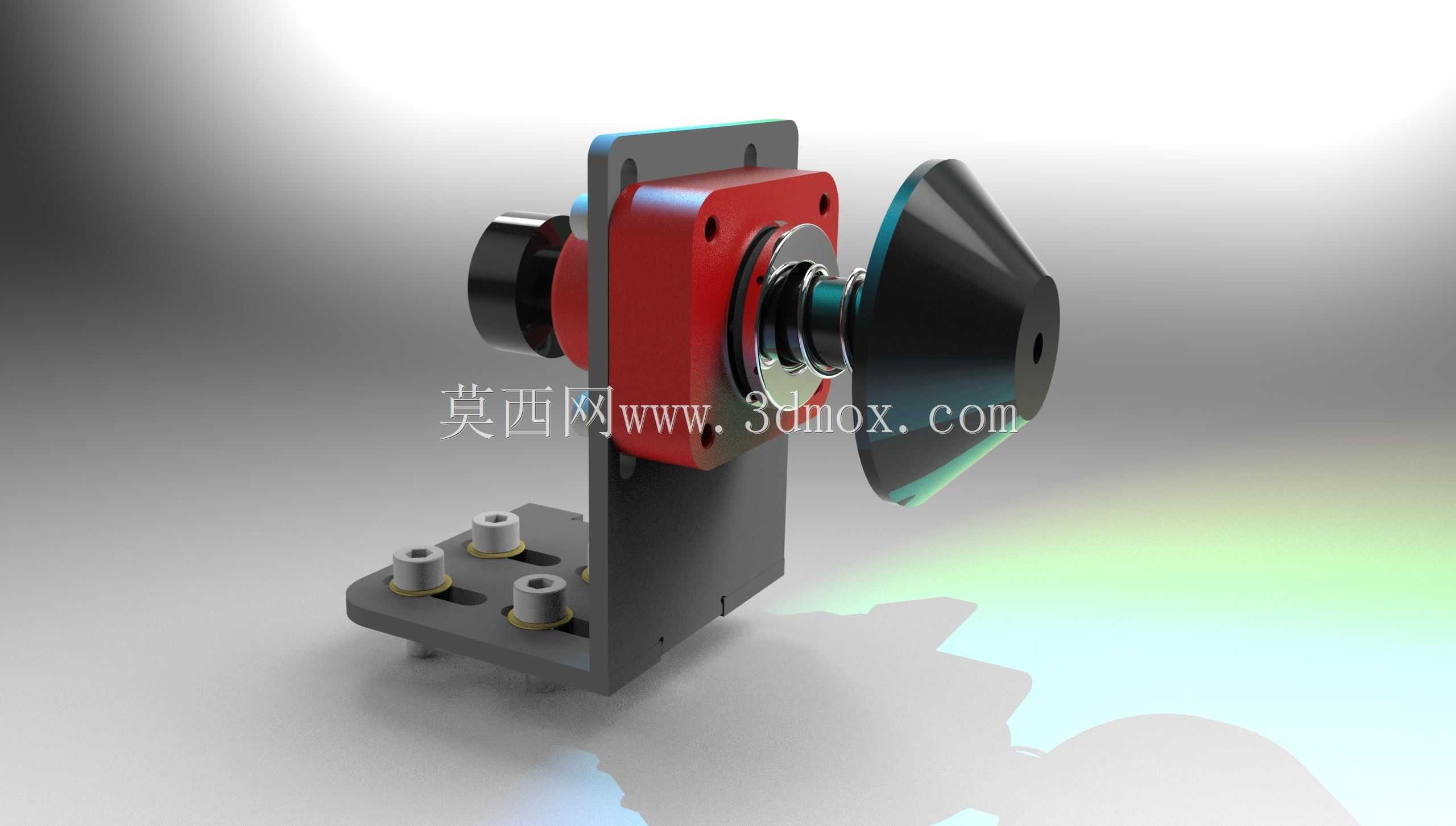

　　这套安装结构的设计初衷，是解决纺纱作业场景中纱轴高速运转时的径向跳动问题，同时兼顾靶场类工程中同类轴类部件的快速装夹需求，结构主体采用L型安装基座作为承载主体，基座背面预留了四个沉头安装孔，可直接通过螺栓固定在设备机架的安装平面上，安装孔位的公差控制在±0.02mm范围内，保证安装后基座的平面度误差不超过0.01mm，避免后续轴系运转时出现偏载。与纱轴配合的定位端采用锥面定位结构，锥度设置为1:10，能够在纱轴推入时自动完成对中，不需要额外调整同轴度，锥面后方设置了红色的限位挡块，挡块与基座之间通过两颗内六角螺栓连接，挡块表面做了发黑处理，提升耐磨性能，长期使用不会因为纱轴拆装摩擦出现定位面磨损。结构的侧面预留了紧定螺钉的安装位，

　　当纱轴安装到位后，可通过紧定螺钉锁定纱轴的轴向位置，避免高速运转时纱轴出现轴向窜动，紧定螺钉的端头采用铜质镶件，锁紧时不会划伤纱轴的配合表面，后续拆卸维护也不会出现咬合问题。在靶场工程的应用场景中，这套结构可直接作为靶标转轴的安装支撑，锥面定位结构能够快速更换不同规格的靶标转轴，不需要重新调整安装基准，L型基座的侧边设置了定位销孔，安装时可先通过定位销完成基座的初定位，再锁紧安装螺栓，大幅缩短现场安装调试的时间。结构的整体外形尺寸控制在120mm80mm100mm范围内，安装时需要预留至少150mm的前方操作空间，满足纱轴拆装时的操作距离，基座底部的安装面做了铣平处理，表面粗糙度达到Ra1.6，能够与机架安装面完全贴合，

　　不会出现安装间隙导致的振动问题。整个结构没有采用复杂的传动部件，所有配合面均采用机加工成型，零件数量少，后期维护只需要定期清理锥面的飞花、粉尘即可，不需要频繁加注润滑脂，能够适应纺织车间多飞花、多粉尘的作业环境，也能满足靶场户外作业时的防尘、抗冲击要求。结构的受力经过校核，当轴类部件以3000r/min的转速运转时，基座的最大变形量不超过0.005mm，完全满足运转稳定性要求，不会因为结构变形导致纱线张力不均或者靶标晃动的问题。
