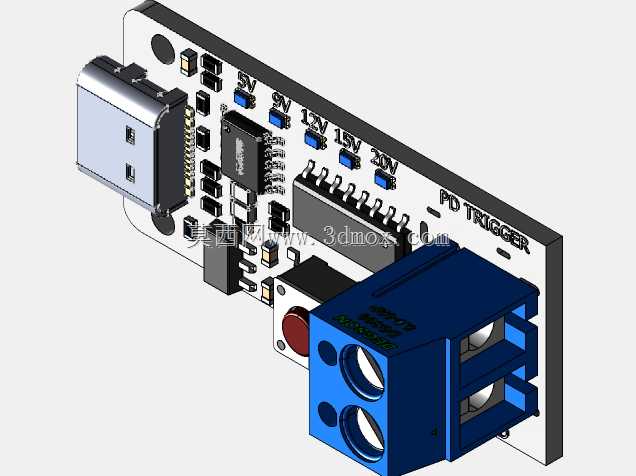

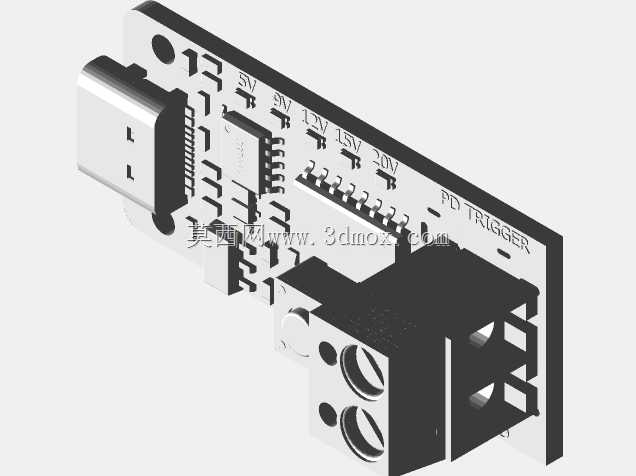

100W5AUSB-C快充触发板PDQC升压模块

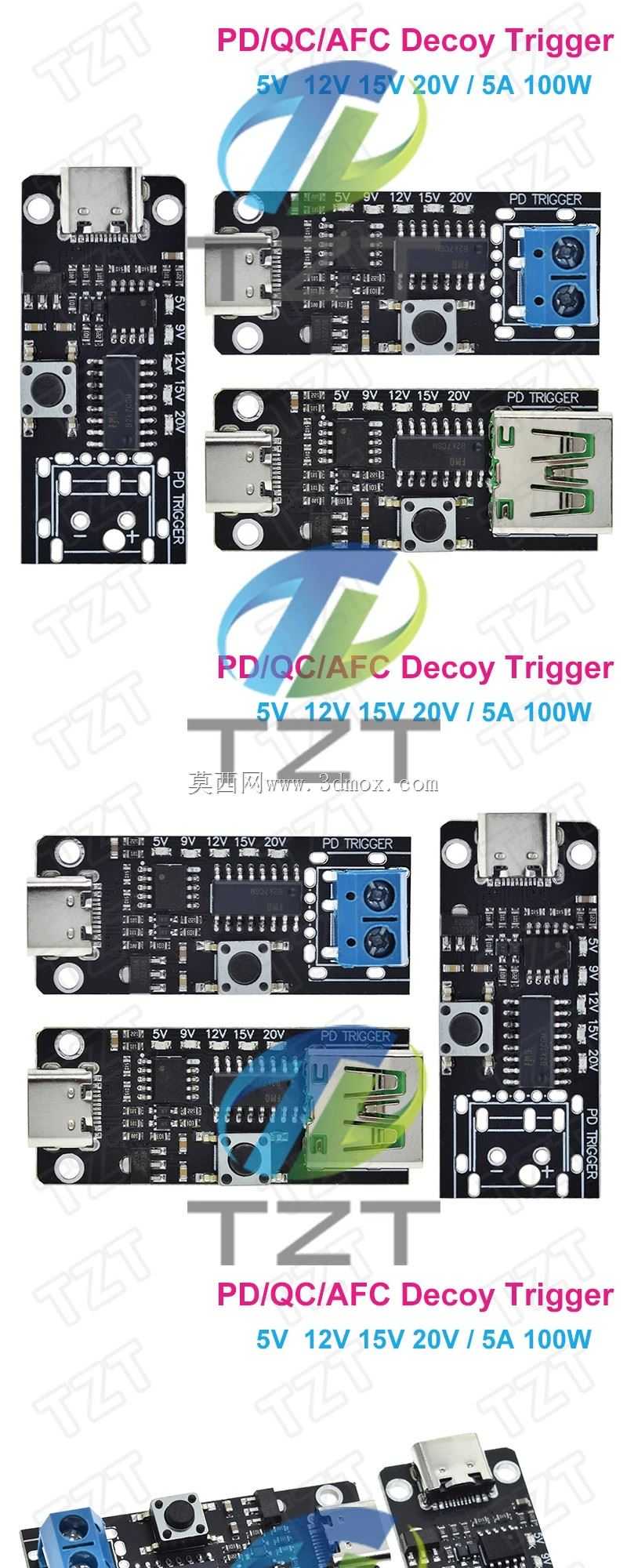

　　这款快充触发升压模块，主要面向桌面快充改装、小型电子设备供电、便携储能外设拓展这类场景设计，可在需要固定PD/QC协议诱骗、获取稳定高压直流输出的DIY项目、小型工控辅助供电场景中使用，能够通过Type-C接口从支持PD2.0、PD3.0、QC协议的充电器、充电宝取电，触发对应电压档位后完成升压输出，稳定提供最高100W、5A的功率传输能力，满足小功率电机驱动、便携设备快充、开发板供电这类对供电稳定性有一定要求的使用需求。

　　设计过程中优先考虑了PCB布局的抗干扰能力，功率回路走线做了加宽处理，大电流通路避开了信号采样区域，输入输出端的滤波电容就近布置在引脚旁，减少纹波对输出电压稳定性的影响；Type-C接口放置在板边位置，方便插拔操作，接线端子采用大电流螺钉式端子，可适配不同线径的导线，无需焊接就能完成输出接线，板载的按键可用于协议档位切换，配合周边的状态指示元件，可直观反馈当前触发的电压档位。

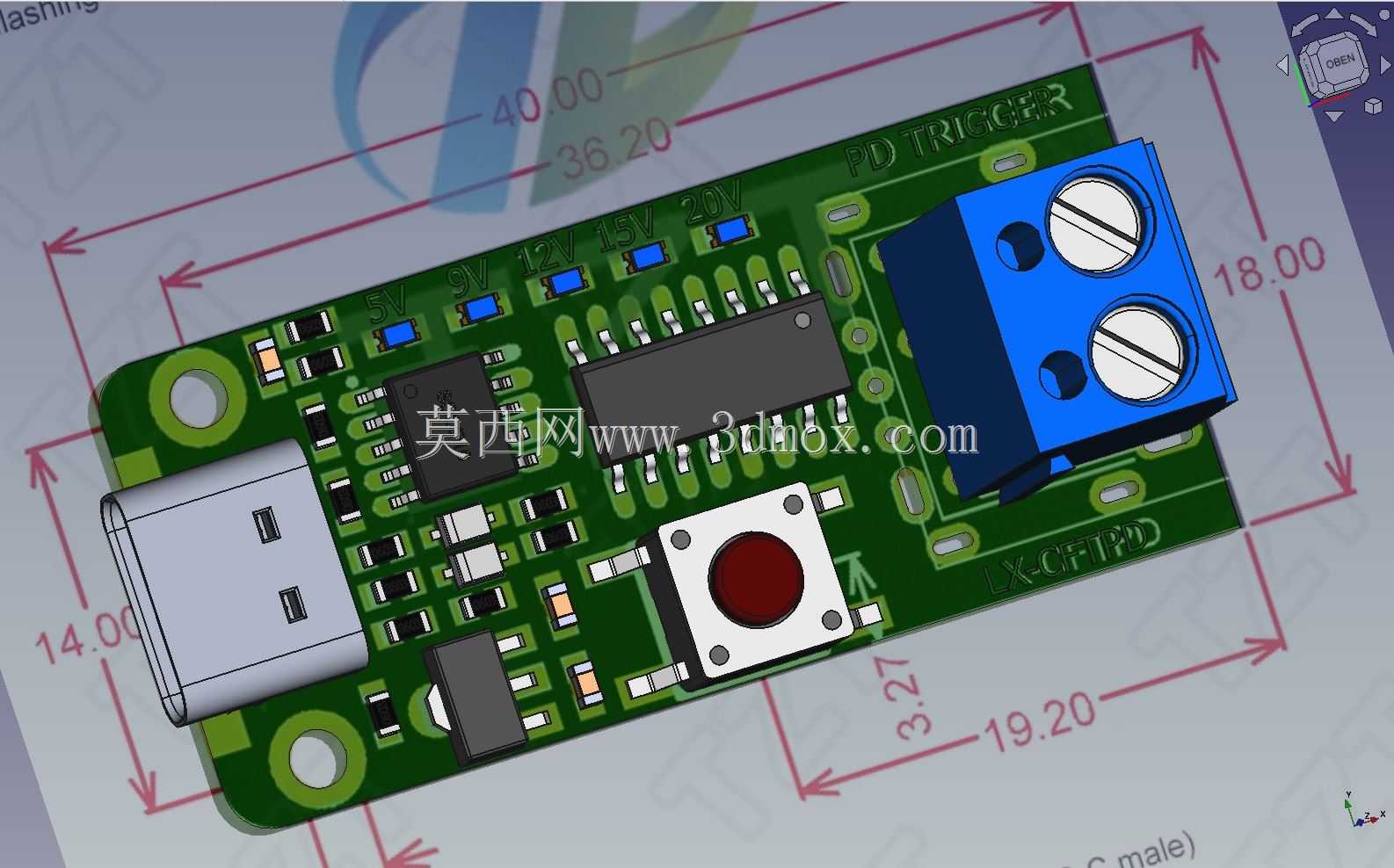

　　从安装边界来看，整块电路板的长宽尺寸控制在40mm*18mm范围内，板厚采用常规1.6mm玻纤板设计，板上预留了两个直径3.2mm的安装孔，孔位中心距适配常见的小型模块安装间距，可直接通过铜柱固定在3D打印外壳、设备内部的安装位上，安装时需要注意Type-C接口的伸出长度，预留至少14mm的插拔操作空间，接线端子侧预留3mm以上的导线弯折空间，避免装配后出现导线挤压、接口干涉的问题。

　　模块上的功率元件布置在PCB一侧，发热较大的升压芯片、协议芯片位置预留了散热焊盘，可根据实际负载情况加装小型散热片，长时间满负载运行时也能维持稳定的输出性能；周边的阻容元件采用贴片封装，整体装配高度控制在7mm以内，可适配薄型外壳的安装需求，不会出现元件顶壳的问题。在实际选型使用时，需要匹配对应功率的PD/QC电源，避免输入功率不足导致输出掉压，接线时注意正负极方向，防止反接损坏后端设备，板载的过流保护电路可在输出短路、过流时触发保护，提升使用过程中的可靠性。
