带NACA4442翼型的涡轮增压器喷嘴环结构

　　在发电厂涡轮增压器的通流部件设计中，喷嘴环是直接决定废气能量转化效率的核心构件，其作用是将柴油机排出的高温高压废气以预设角度和流速导向涡轮叶轮，把废气携带的压力能、热能转化为驱动叶轮旋转的动能，最终为压气机端提供动力，提升发动机进气充量，优化燃油燃烧效率，降低尾气污染物排放。这款采用NACA4442翼型叶型的喷嘴环，在设计阶段就充分考虑了增压器的实际运行工况，针对废气含尘、积垢易导致流道堵塞的问题，对叶片型线做了针对性优化。从结构设计来看，整环采用一体式环形布局，叶片沿周向均匀排布在环形基座上，每片叶片的翼型严格遵循NACA4442的气动型线参数，保证气流在叶栅通道内的流动均匀性，减少气流分离带来的流动损失。

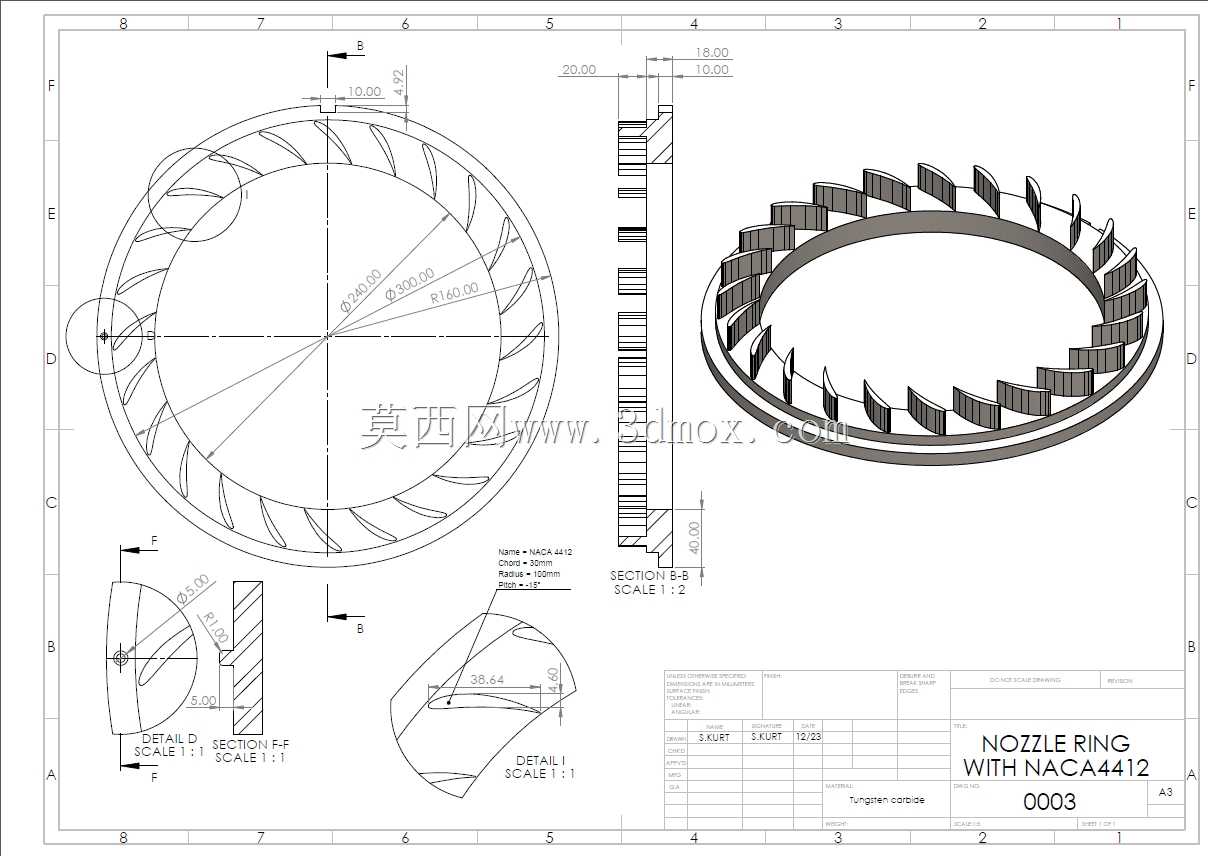

　　设计过程中首先确定了喷嘴环的内外环安装基准尺寸，外环与涡轮箱的安装止口做了公差匹配，内环与密封组件的配合面预留了热膨胀间隙，避免增压器在高温工况下运行时出现构件卡滞。从工程图纸的标注细节可以看到，叶片的安装角、叶高、弦长都经过流场仿真校核，叶栅通道的喉口面积偏差控制在极小范围内，保证各周向位置的气流出口角一致，避免涡轮叶轮受到不均匀的气流冲击，降低叶轮的交变应力，提升增压器整体运行寿命。在实际应用场景中，这类喷嘴环多用于大功率柴油机配套的涡轮增压器，常见于固定式发电动力、重型工程机械动力单元，长期运行在600-800摄氏度的废气环境中，因此设计时除了气动性能，也充分考虑了构件的结构强度，叶片与基座的连接位置做了圆弧过渡，

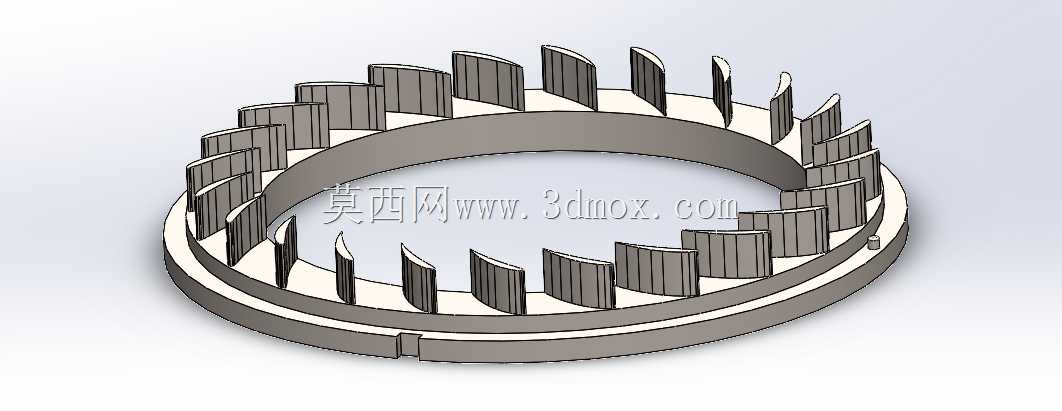

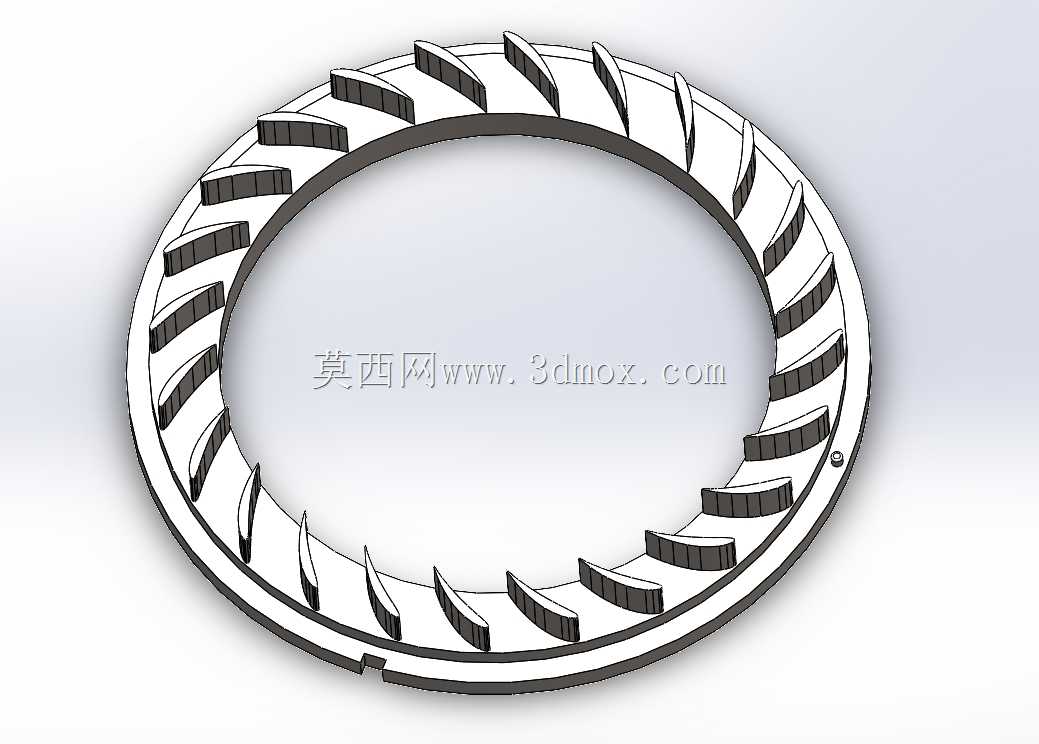

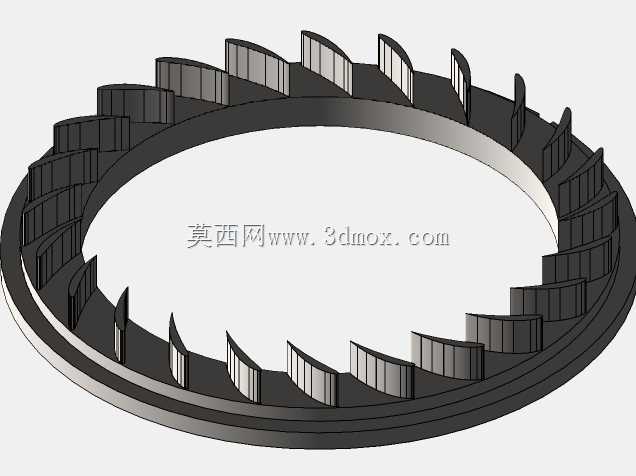

　　减少应力集中，避免长期高温振动下出现叶片断裂故障。不同于普通直叶片喷嘴环，采用NACA4442低速翼型的叶片在低工况下的气动性能更优，当发动机处于部分负荷运行时，废气流量较低的状态下，叶栅通道内的气流依然能保持较好的附着状态，减少涡流损失，让增压器在宽工况范围内都能保持较高的能量转化效率，有效降低发动机部分负荷下的燃油消耗，同时减少积垢在叶片表面的附着概率，延长喷嘴环的维护周期。安装边界上，该喷嘴环的轴向定位尺寸与同系列增压器的原有安装空间完全兼容，不需要对涡轮箱、中间体的配合结构做改动，可直接替换原有同规格喷嘴环，在维修更换时不需要额外加工适配，降低现场维护的工作量。从三维建模的角度来看，该模型完整还原了叶片的翼型曲面、安装止口、定位特征，所有尺寸标注与二维工程图完全对应，可直接用于增压器部件的性能仿真、结构校核，也可作为同类翼型喷嘴环设计的参考基准，帮助设计人员快速完成叶型排布、安装结构的迭代优化，减少前期建模的重复工作量。
