六缸径向带滑阀结构蒸汽机装置

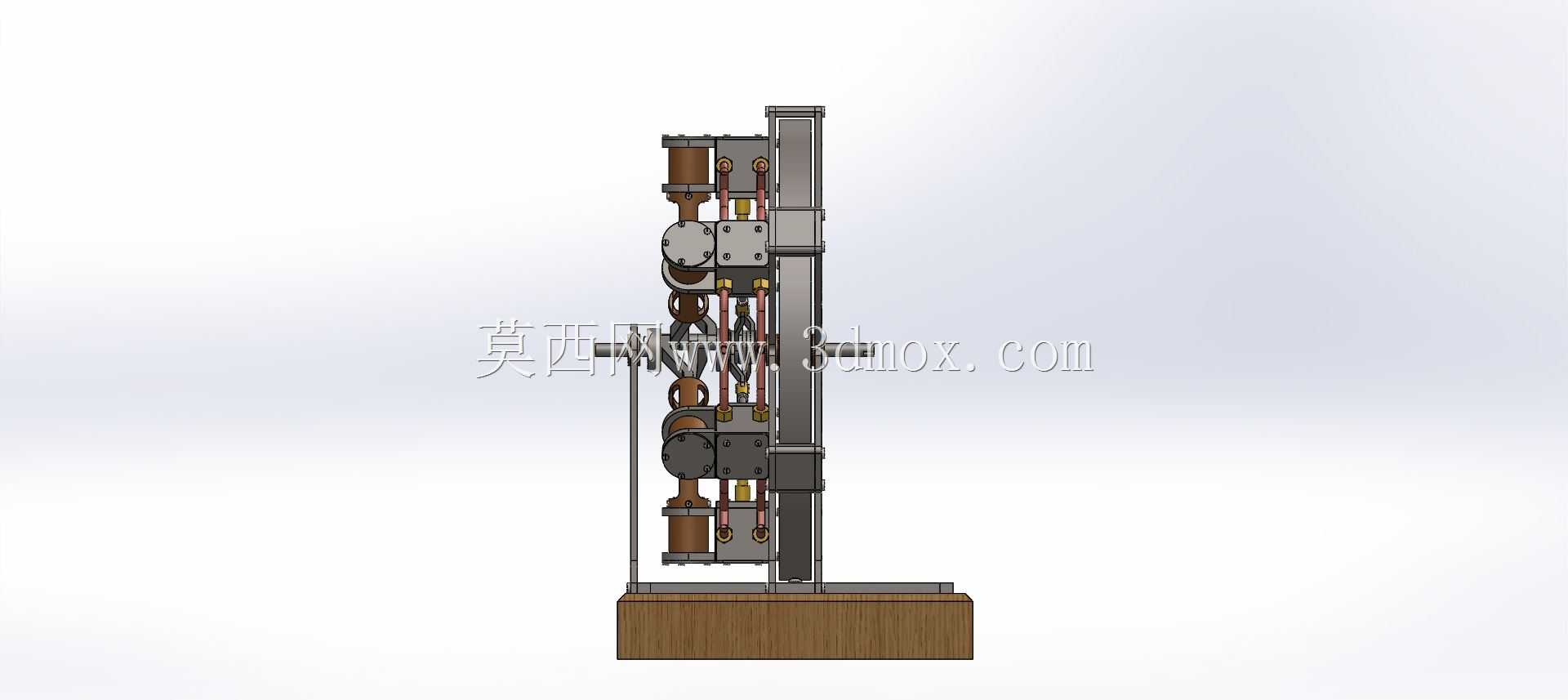

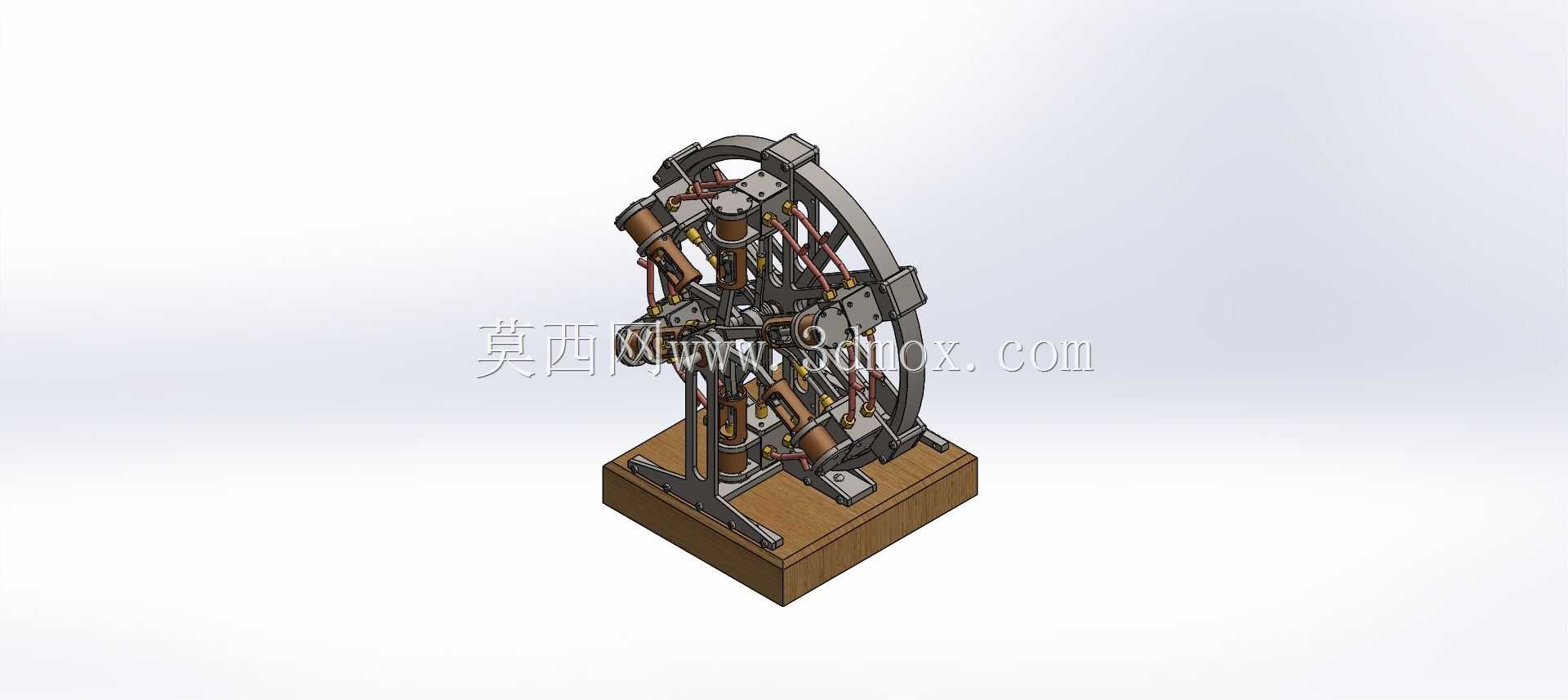

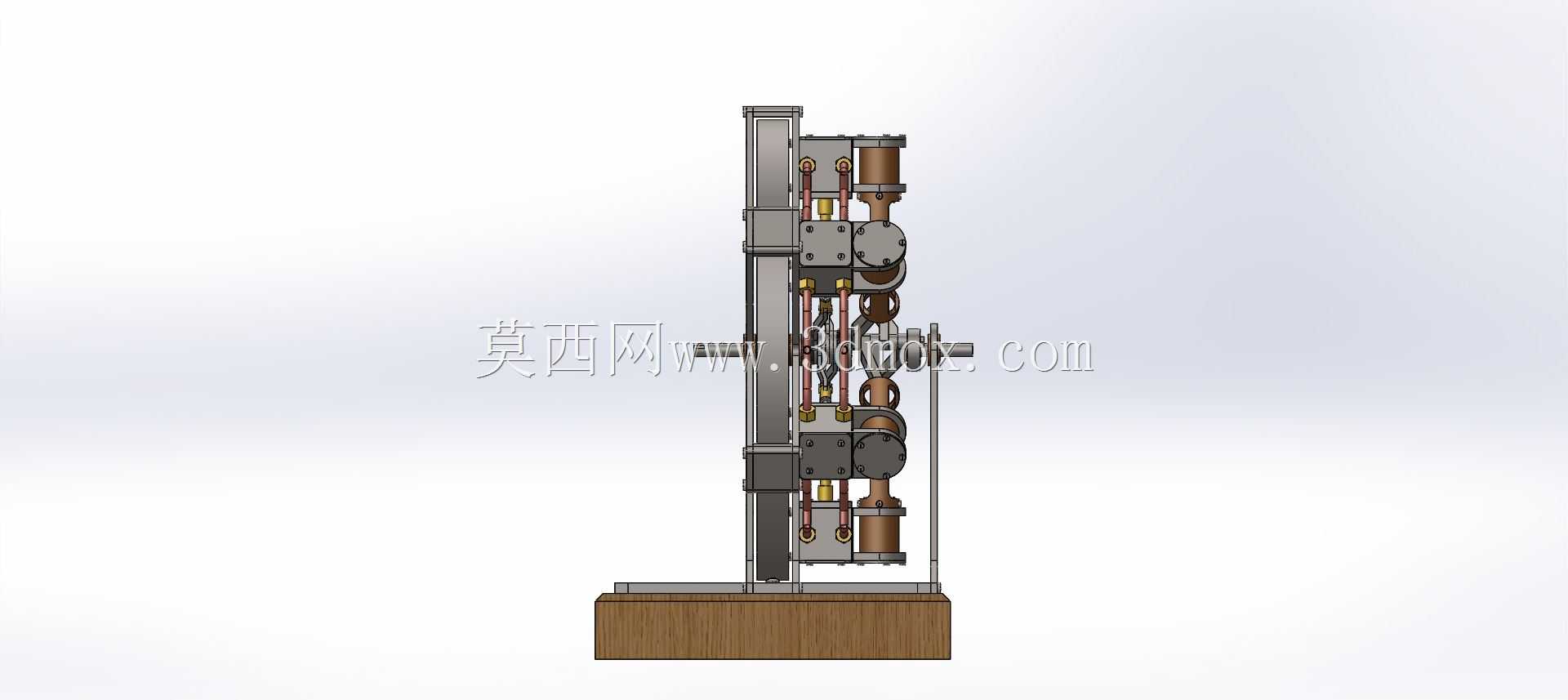

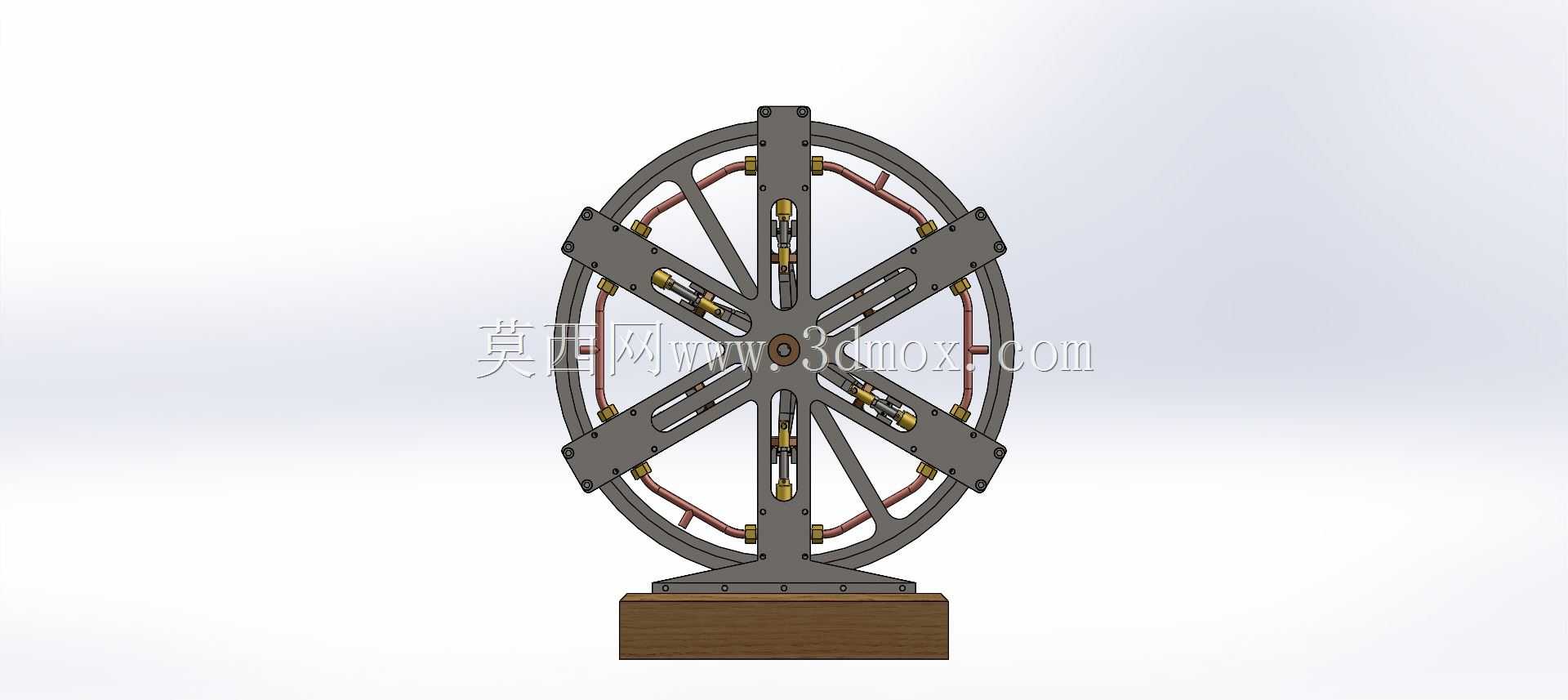

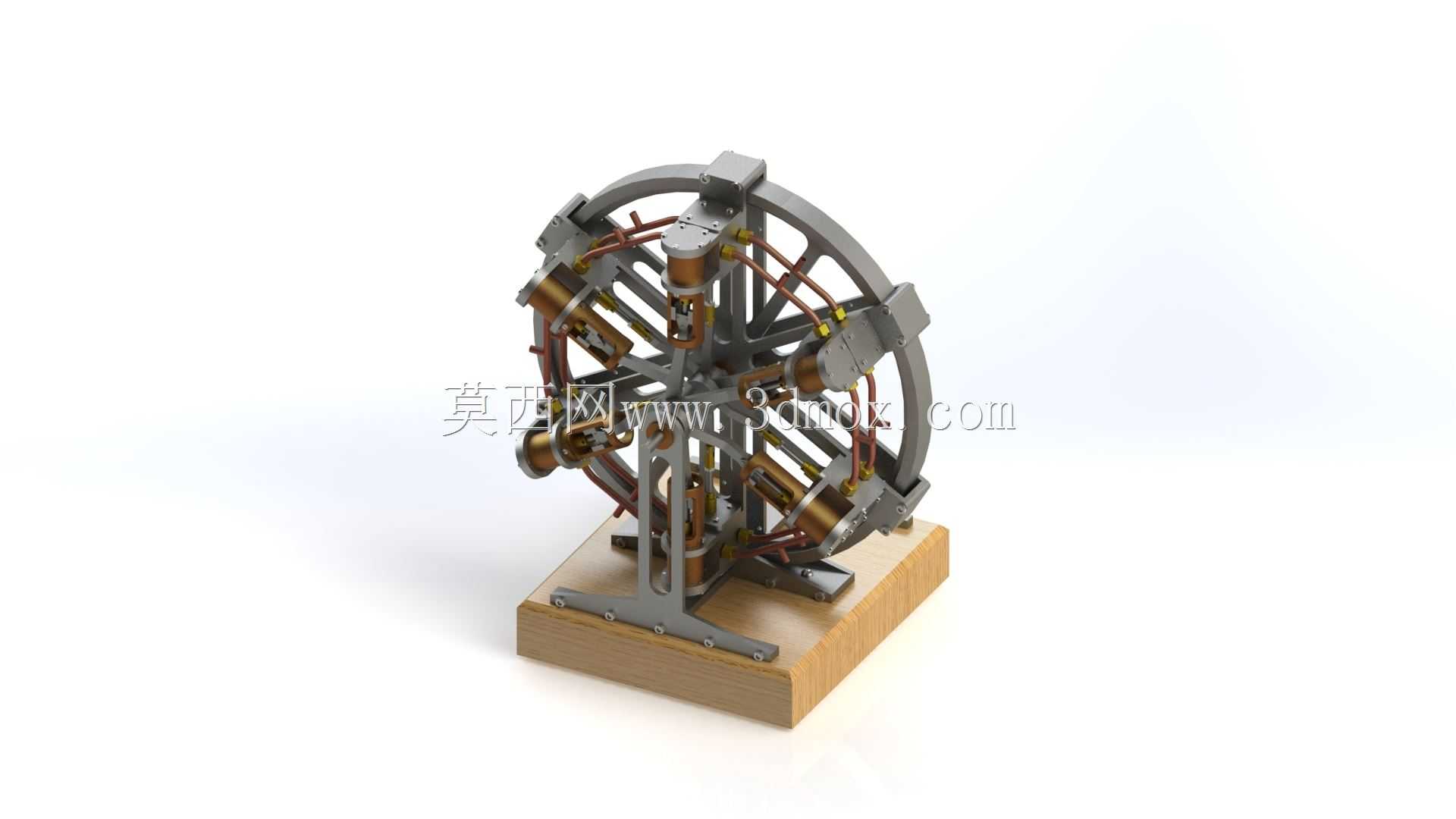

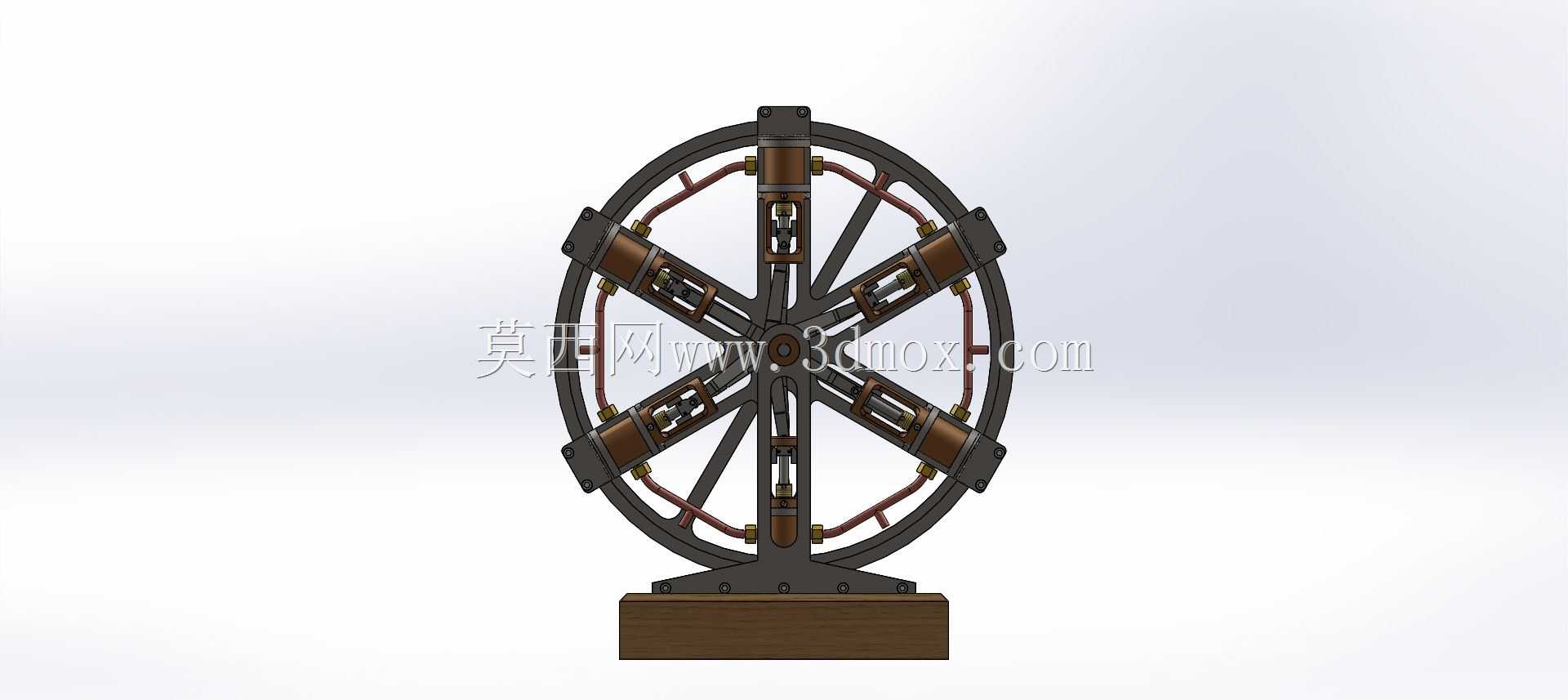

　　这类径向布局的多缸蒸汽机，早期多应用在小型船舶辅机、固定式工业动力输出场景，也常作为动力原理教学、复古动力装置复刻的典型结构，相比直列排布的蒸汽机，径向结构能在更小的回转直径内布置更多做功气缸，曲轴受力更均衡，运转时的扭矩输出波动更小，低速工况下的动力稳定性更优。滑阀式配气结构是这类蒸汽机的核心控制部件，通过滑阀的往复位移精准控制各个气缸的进排气时序，匹配六缸径向错位的做功相位，保证每个气缸的进汽、膨胀做功、排汽行程顺畅衔接，避免配气干涉导致的动力损耗。从结构设计来看，六个气缸沿中心曲轴呈圆周等角度分布，每个气缸的连杆都铰接在中心曲轴的曲柄销上，这种布局大幅缩短了曲轴的轴向长度，整体装置的重心集中在中心轴线上，

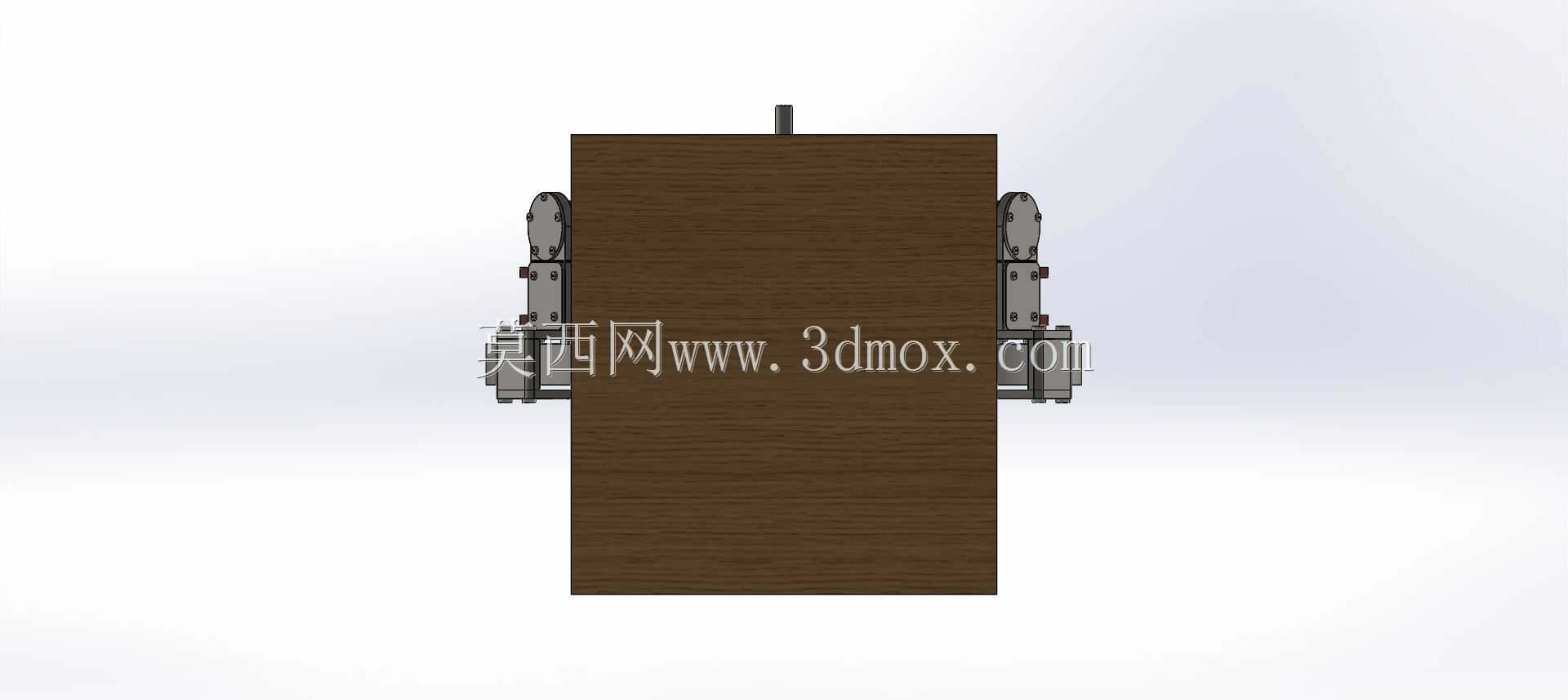

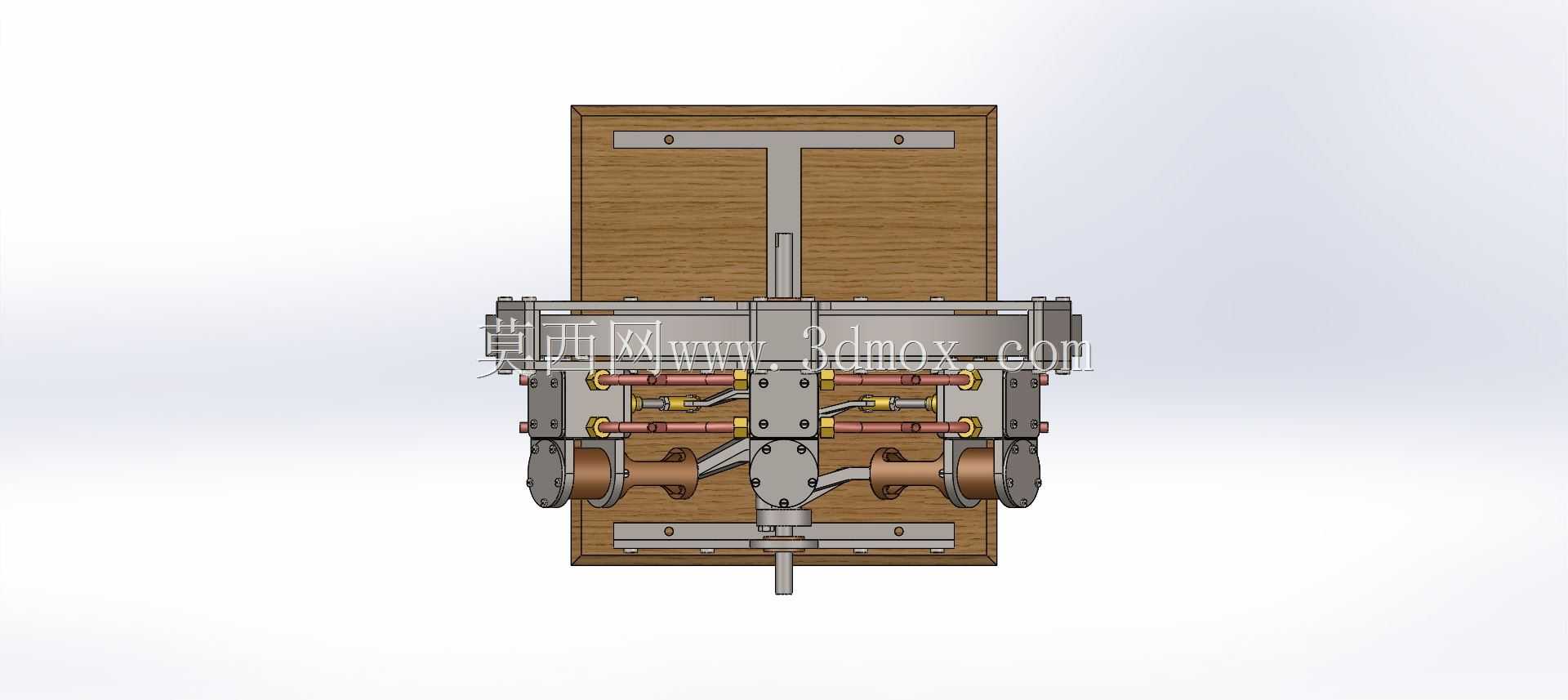

　　安装时的底座抗振设计难度更低，不需要额外设置过长的支撑跨距。底座采用木质基座搭配金属安装支架的结构，金属支架预留了与安装基础连接的固定孔位，整体安装边界控制在较小的台架范围内，不需要占用过大的安装空间，适配桌面级展示、小型动力试验台的安装需求。设计过程中需要重点考量滑阀与气缸气口的配合精度，滑阀的往复行程需要和曲轴转角精准匹配，每个气缸的配气相位差需要严格等分360度圆周，避免出现某一缸进排气提前或滞后导致的运转卡滞；同时径向排布的气缸连杆需要统一长度，保证各个活塞的行程一致，做功时的侧向力分布均匀，减少气缸壁的偏磨风险。飞轮集成在径向缸组的外侧，依靠自身转动惯量平衡多缸做功间隔的转速波动，让整个装置的运转更平顺，

　　滑阀的驱动机构通过曲轴端的偏心轮传递动力，不需要额外设置独立的驱动源，依靠曲轴自身转动即可完成配气动作，结构集成度更高。这类结构的三维建模过程中，需要重点验证各个气缸活塞、连杆、曲轴的运动干涉情况，尤其是滑阀往复运动和连杆摆动的空间间隙，避免运转过程中出现部件碰撞，同时要保证各个气路通道的流通面积匹配气缸排量，减少进排汽过程中的节流损失，提升整体的动力转换效率。
