七针栅栏式电源接线端子结构设计

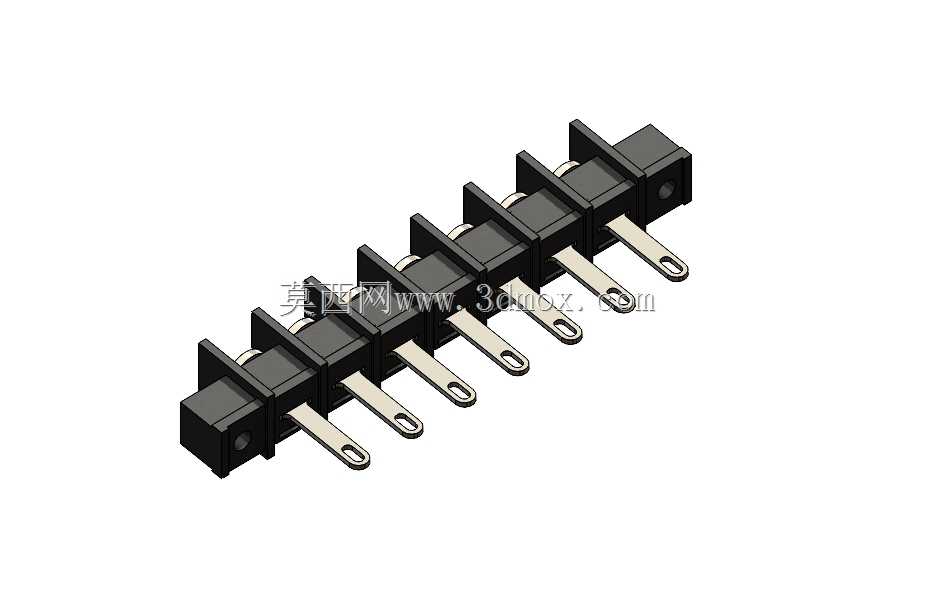

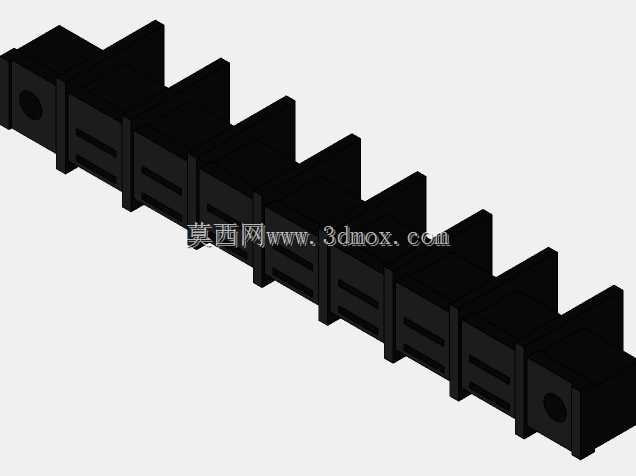

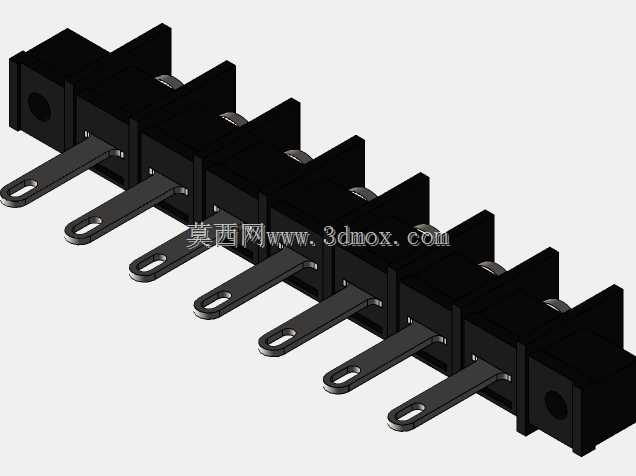

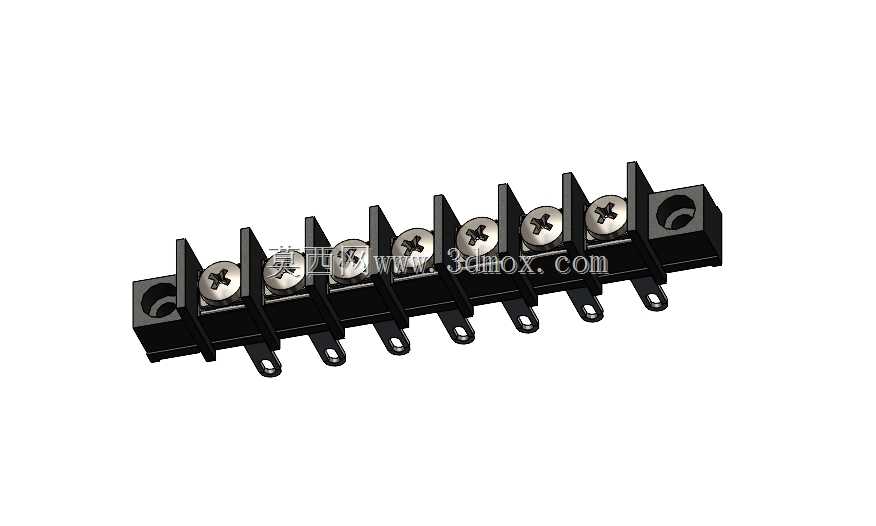

　　这款七针栅栏式接线端子的结构设计，核心围绕低压电气回路的导线可靠连接需求展开，在工业控制柜体、小型电源设备、变压器出线端等场景中，这类端子是导线分线、转接的核心连接件，尤其适配150毫米规格小型变压器的输出侧接线场景，能在有限的安装空间内完成多回路导线的有序排布，避免多根导线直接铰接带来的接触不良、绝缘间距不足问题。从结构设计逻辑来看，端子基座采用阻燃热塑性材质一体注塑成型，相邻接线位之间设置凸起的隔离栅栏，每一个栅栏的高度刚好超过螺丝压紧端的最高点，一方面可以防止相邻接线位的导线铜丝外露造成爬电距离不足，另一方面也能在接线操作时避免螺丝刀误触相邻带电端子，降低接线作业的短路风险。基座两端预留的带安装孔固定耳，是安装定位的核心边界，

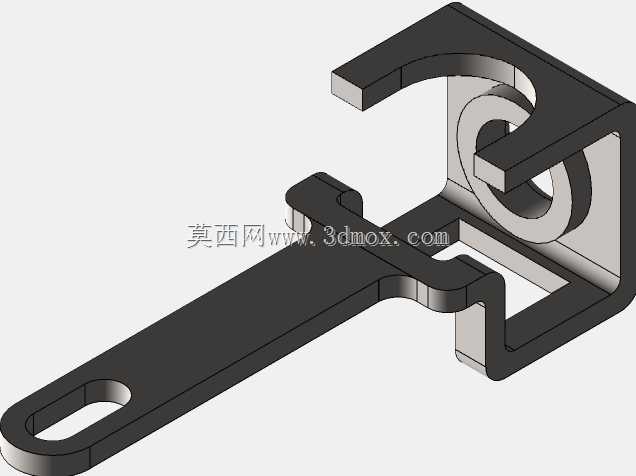

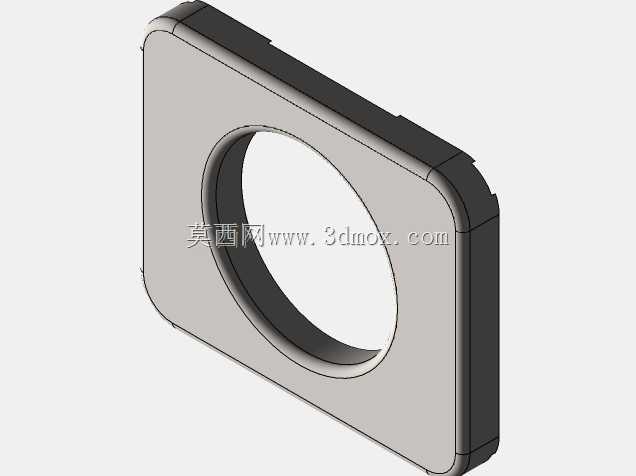

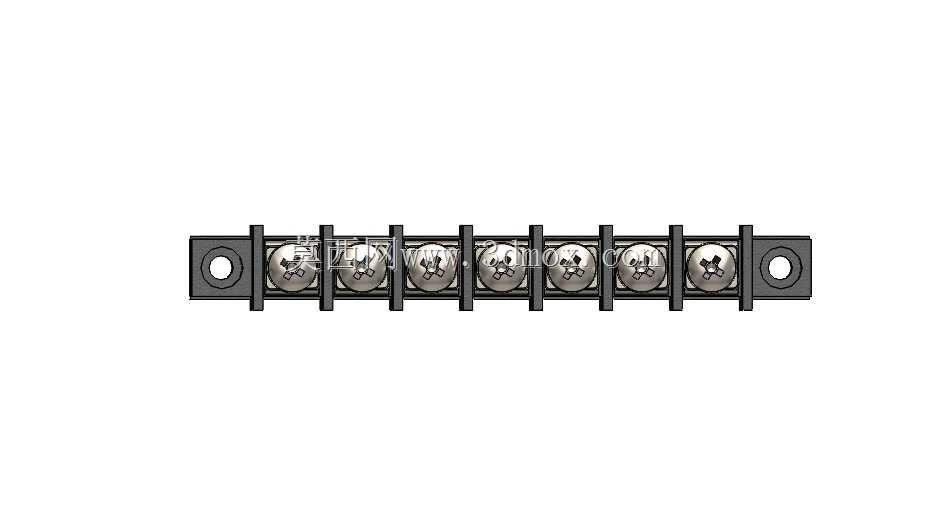

　　两个固定孔的中心距与常规端子排的安装孔位保持通用适配，安装时可直接通过M3螺丝固定在设备的绝缘安装板上，不需要额外定制安装支架，能直接替换同规格的传统栅栏式端子，减少设备改型的结构调整工作量。每一个接线位的压紧结构采用十字盘头螺丝搭配方形压线垫片的组合，这种设计相比直接用螺丝压紧导线，能把螺丝的点压紧力转化为垫片的面压紧力，即使是多股软铜导线，也能被均匀压紧，不会出现单股铜丝被压断、长时间使用后导线松脱的问题；压线腔的深度经过适配，最大可以容纳6平方毫米的多股铜导线压接，完全覆盖小型变压器二次侧的出线线径需求，接线时导线剥线长度控制在7毫米左右，插入压线腔后拧紧螺丝即可完成连接，不需要额外压接冷压端子，能提升现场接线的作业效率。

　　从安装边界尺寸来看，整排端子的总长度根据7个接线位的间距排布控制在合理范围，每个接线位的中心距为10毫米，这个间距符合低压电气设备的电气间隙要求，在额定电压380V以下的回路中，相邻端子之间的绝缘性能完全满足使用要求；端子整体的高度从安装面到螺丝顶端的尺寸控制在16毫米以内，不会占用过多的柜体内部纵深空间，适合在紧凑的小型电气设备内部安装。在实际使用场景中，这类端子除了用于变压器出线连接，还可以用在机床控制回路的分线、小型开关电源的输出配线、自动化设备的信号转接等位置，相比插拔式端子，栅栏式螺丝压紧的结构抗振动性能更好，在设备运行存在持续振动的场景下，导线连接的可靠性更高，不会因为长期振动出现接插件松脱断电的问题。

　　设计过程中针对基座的材质耐温性能做了适配，正常工作环境下可以承受-20℃到100℃的温度范围，即使导线在满负载运行时出现一定的温升，基座材质也不会出现软化变形的问题，保证压紧结构的压力长期稳定。端子底部的基座平面做了平整度处理，安装时和安装板完全贴合，不会出现局部翘起导致固定螺丝受力不均的问题，每个压线腔的入口处做了小角度的倒角引导，导线插入时不会被基座边缘刮伤导线绝缘层，避免接线后出现绝缘层破损的隐患。相邻栅栏之间的间隙宽度经过反复调整，既保证了足够的绝缘隔离距离，又不会让整个端子的总长度过大，在7位的规格下，整体尺寸刚好适配多数小型电气设备的接线腔空间，不需要为了安装端子额外扩大设备的外形尺寸。
