带PCB安装支架的便携电子组件结构设计

　　这套带PCB支架的装配结构，主要面向小型便携类电子硬件的集成装配场景，日常在手持检测终端、便携数据采集模块、小型外接功能 dongle 类产品的结构开发中应用较多，核心作用是为内部印制电路板、功能元器件提供稳定的安装承载，同时兼顾外部防护与装配便利性。从实际使用需求出发，这类组件的设计首先要平衡内部空间利用率与结构强度，毕竟便携类产品的外形尺寸普遍受限，既要把不同规格的PCB板、接插件、被动元器件都规整容纳，又不能让壳体壁厚过薄导致日常插拔、携带过程中出现开裂变形。

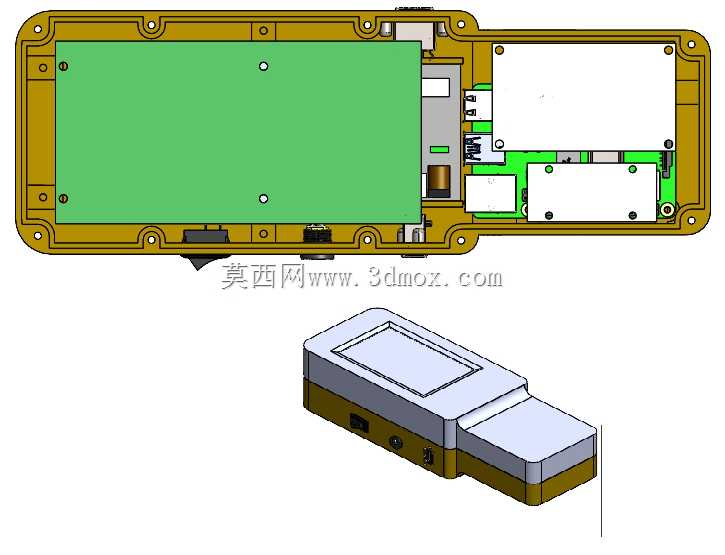

　　从结构设计逻辑来看，内部的PCB支架采用了分区定位的思路，大尺寸绿色主PCB区域预留了三个定位孔位，对应支架上的热熔铜螺母或者定位柱安装位，装配时可以先将主板通过螺丝固定在支架上，再依次装配侧边的小型功能板、接口元件，避免不同板件之间出现装配干涉。支架与下壳体的配合采用了周边卡扣加底部限位筋的组合方式，不需要额外打螺丝就能实现支架与壳体的预固定，后续总装时只需要固定上下壳体的连接螺丝即可，能有效减少装配工序的工时消耗。外露的接口区域在支架上做了精准的避让槽，对应USB类外接接口的位置预留了足够的插拔空间，不会出现插头插不到位或者接口受力偏移的问题。

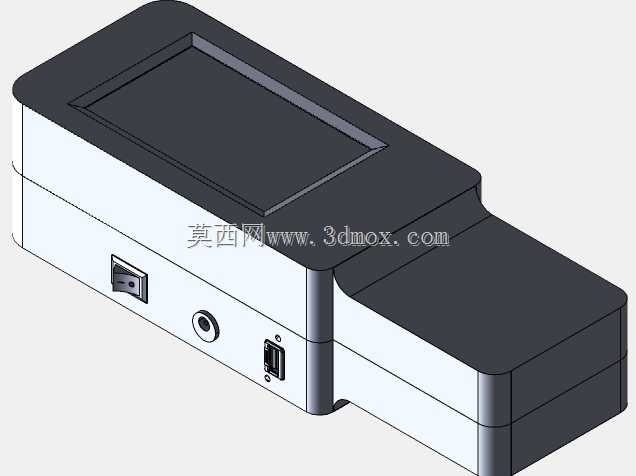

　　外形尺寸方面，整套组件采用类U盘式的长条阶梯造型，较宽的主体部分用来容纳大尺寸主PCB与核心元器件，较窄的伸出段用来布置外接公头接口，整体轮廓的边角都做了R1.5以上的圆角处理，既避免注塑成型时出现应力集中，也能提升手持接触的手感。安装边界上，壳体内部的限位筋高度严格控制在PCB板厚加0.1mm间隙的范围，既可以限制PCB上下窜动，又不会因为压接过紧导致板件受力变形，影响元器件焊接可靠性。针对内部带电池或者电感类元件的区域，支架上特意做了独立的仓格分隔，避免元件之间相互挤压，同时也能在跌落时提供一定的缓冲空间。

　　实际工程应用中，这类结构还要考虑生产装配的容错性，比如定位柱的直径比PCB安装孔小0.2mm，吸收注塑件的尺寸公差；卡扣的变形量设计在0.3mm以内，保证多次拆装也不会出现断裂；壳体表面的分型线位置选在侧面棱角处，减少后续外观处理的工作量。不同于普通的纯壳体设计，这套集成了PCB安装支架的组件，把内部板件的固定、元器件的限位、外部接口的防护都整合到了一套结构里，不需要额外增加其他固定零件，就能实现整套电子硬件的稳定装配，在小批量便携电子产品的开发中，能有效缩短结构设计周期，降低开模与物料成本。在做结构验证的时候，还要重点关注支架与PCB配合的平整度，避免因为支架翘曲导致PCB板受力，出现元器件虚焊或者板载接插件接触不良的问题；上下壳体的配合面预留0.15mm的密封胶槽，如果有防水需求可以直接点胶实现基础的生活防水，不需要额外修改模具。
