小型带摆杆微动限位开关结构设计

　　在各类低压控制回路、小型机电设备的行程检测环节，这类带摆杆的微动限位开关是应用频次极高的基础元件，从消费电子的按键触发、3D打印机的行程限位，到工业控制柜内的位置反馈、小型自动化设备的到位检测，都能见到这类元件的身影。它的核心作用是通过机械触发行程的微小位移，快速实现电路的通断切换，相比普通的按钮开关，它的触发行程更短、动作响应更快，且自带的摆杆结构可以适配不同方向的触发接触，不需要触发件精准对准开关本体的按键位置，大幅降低了配套结构的设计精度要求。

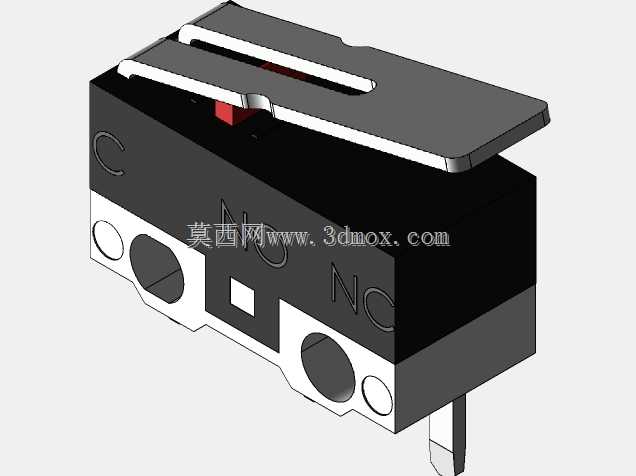

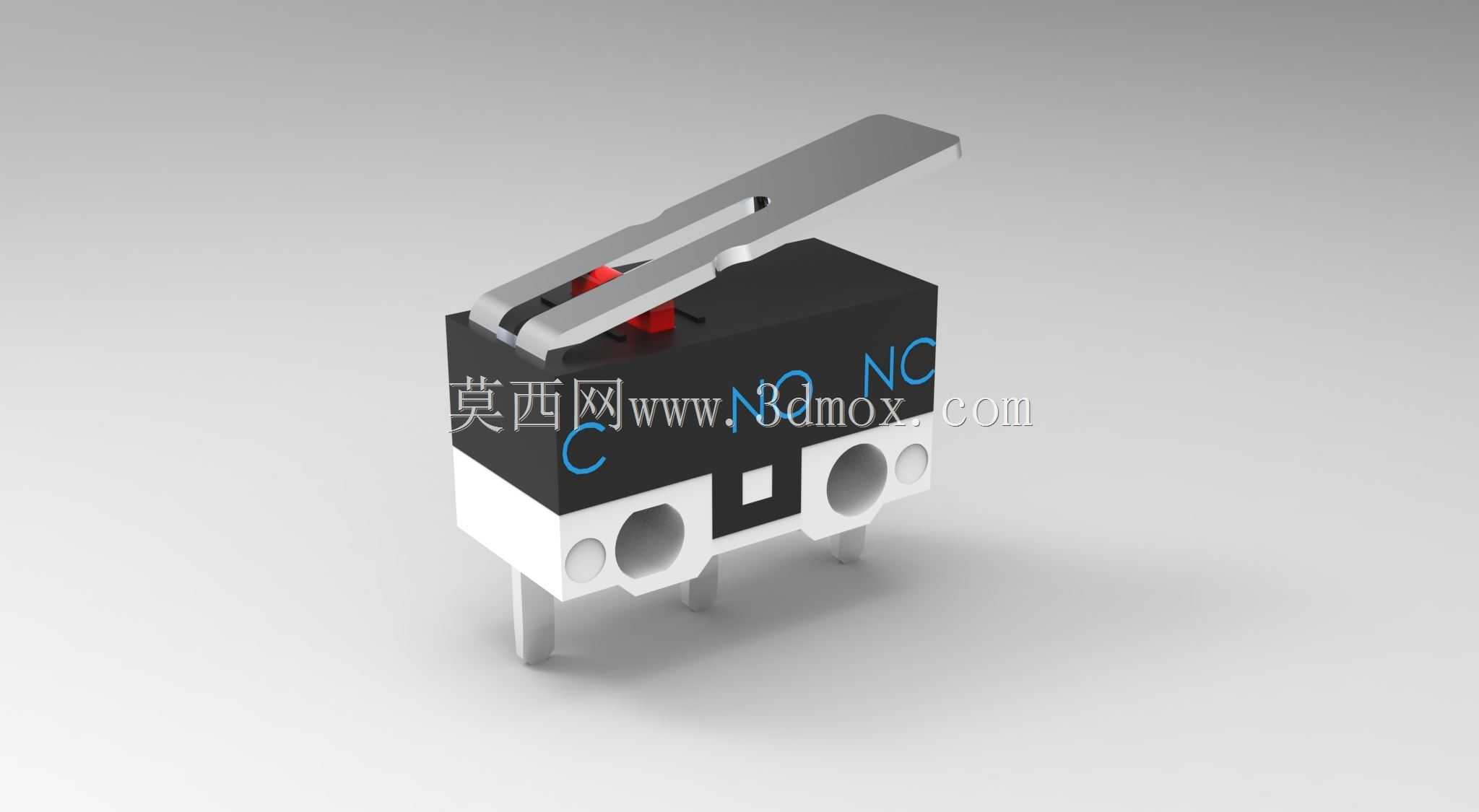

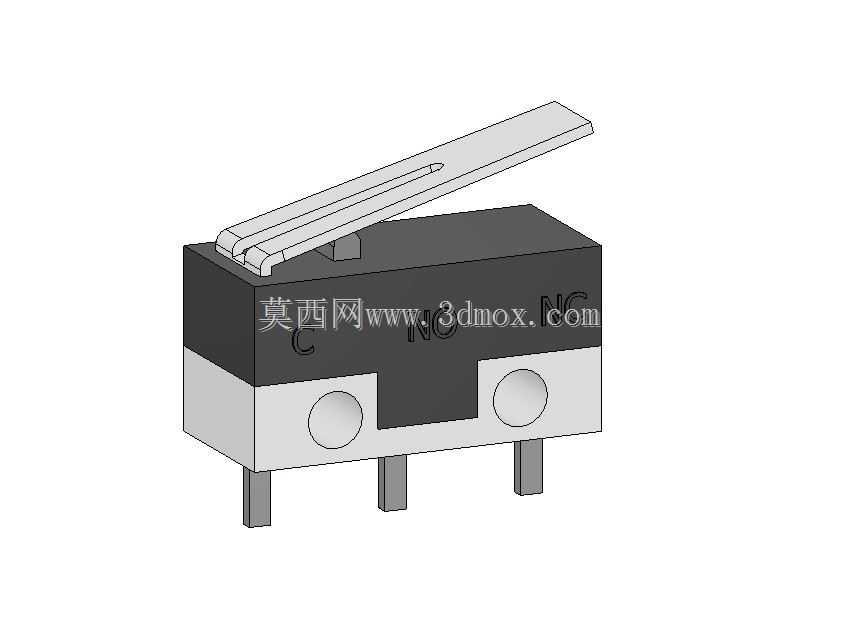

　　从结构设计思路来看，这款开关采用了上下分层的壳体结构，下部为白色绝缘基座，上部为黑色功能主体，基座上预留了两个圆形的引脚过孔与中间的定位方孔，既可以满足直插式PCB焊接的安装需求，也能通过定位孔配合螺丝完成在钣金或塑料支架上的固定，两种安装方式兼容的设计，让它可以适配更多的设备安装场景。上部的黑色主体内部封装了触点弹片与动作机构，外部伸出的金属摆杆采用了悬臂式设计，摆杆末端做了圆弧过渡处理，避免触发过程中刮伤配套的触发结构件，摆杆与本体连接的位置设置了红色的触发支点，当摆杆受到外力下压时，会通过支点将力传递到内部的弹片机构，达到触发力阈值后瞬间完成触点切换，动作过程的迟滞极小，能有效避免触点在临界位置反复通断产生的拉弧问题，提升开关的电气使用寿命。

　　尺寸参数上，这款开关的整体外形边界为12.5毫米6.25毫米5.75毫米，属于超小型的微动开关类别，在设计配套安装结构时，需要预留至少1毫米的周边间隙，避免安装公差导致摆杆动作卡滞；引脚的伸出长度与间距符合常规直插元件的排布规范，在PCB布局时可以直接按照标准间距绘制封装，不需要额外调整焊盘位置。摆杆的触发方向为垂直于开关本体顶面的下压方向，触发行程约为1.5毫米，全行程不超过3毫米，在设计触发撞块时，需要将撞块的接触位置设置在摆杆的有效行程范围内，避免超行程按压导致摆杆变形或内部机构损坏。

　　从实际使用的角度出发，这类开关的触点负载通常适配低压小电流的控制回路，不能直接接入主动力回路，在选型时需要根据实际回路的电压、电流参数确认触点容量是否满足要求；安装过程中需要注意焊接温度与时间的控制，避免高温传导到开关内部导致塑料壳体变形或弹片退火失效；日常使用时要避免油污、粉尘进入摆杆与本体的连接缝隙，防止动作卡滞导致触发失效。对于结构设计从业者来说，这类标准件的三维模型可以直接导入装配体中，不需要重新绘制，能大幅缩短设备的设计周期，在布局时只需要确认安装孔位、触发位置与周边结构的干涉情况即可，同时可以通过模拟摆杆的动作行程，验证触发撞块的设计是否合理，提前规避装配后出现的触发不灵敏、超行程损坏等问题。
