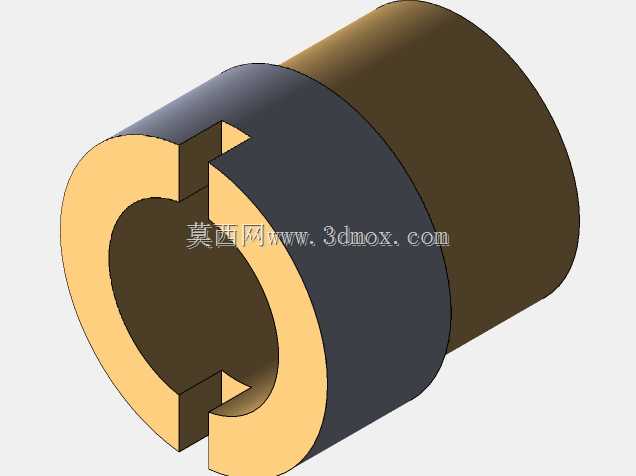

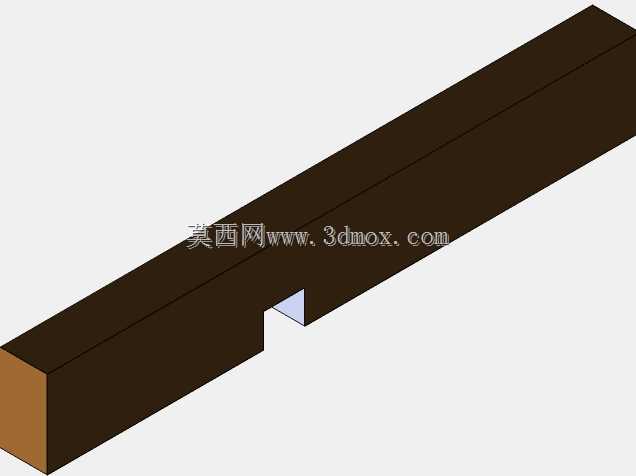

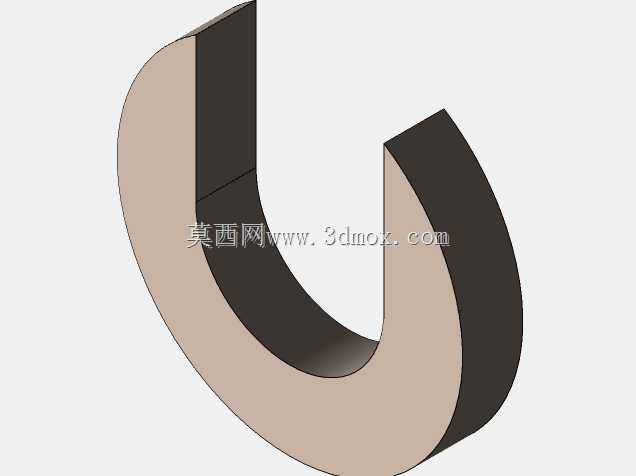

125毫米行程螺杆式机用台虎钳结构

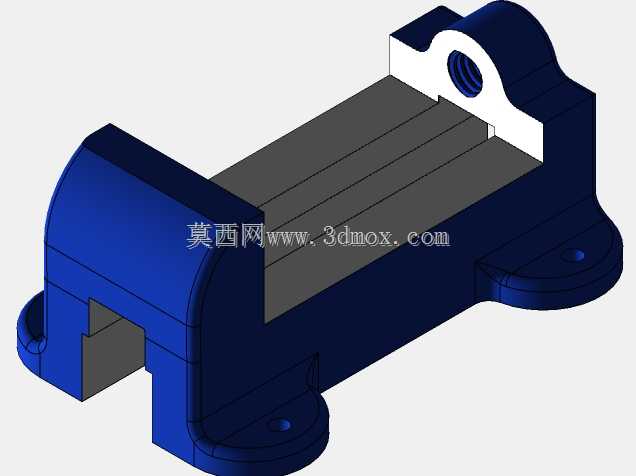

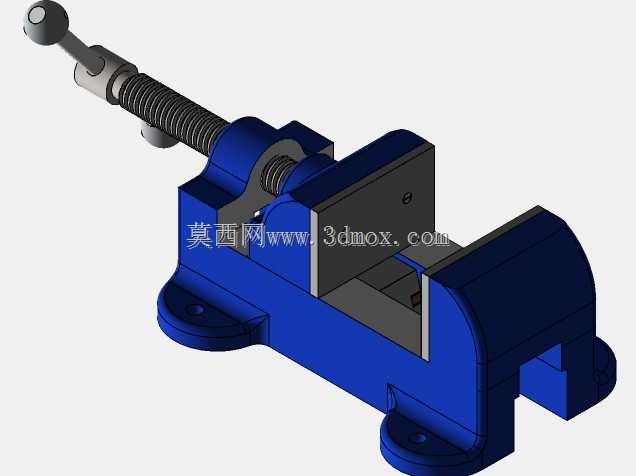

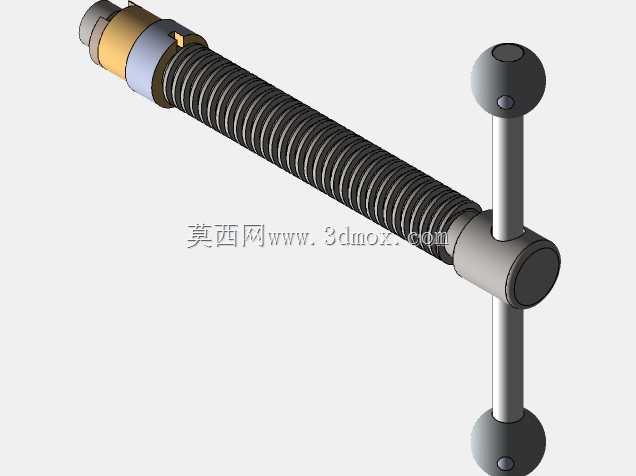

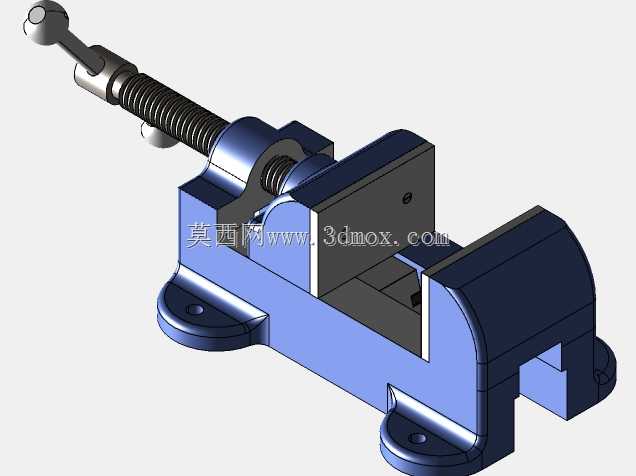

　　这款虎钳的核心夹紧行程为125毫米，适配常规中小型工件的装夹需求，固定钳身底部设置两个带沉孔的安装耳座，可通过螺栓直接固定在机床工作台、钳工台的T型槽或预制安装孔位上，安装基准面经过铣削加工，保证钳身与工作台面的平行度误差控制在合理范围内，避免装夹后工件出现基准偏移。从结构设计逻辑来看，整体采用经典的螺杆传动夹紧方案，活动钳身与固定钳身通过导轨副配合，导轨间隙可通过侧面的调节结构进行微调，长期使用出现磨损后能快速补偿间隙，保证夹紧过程中活动钳身不会出现上下翘动或左右偏摆，避免夹伤工件表面或导致装夹定位失准。夹紧螺杆尾部设置带防滑纹理的球形操作手柄，操作人员无需额外辅助工具即可手动完成夹紧与松脱动作，

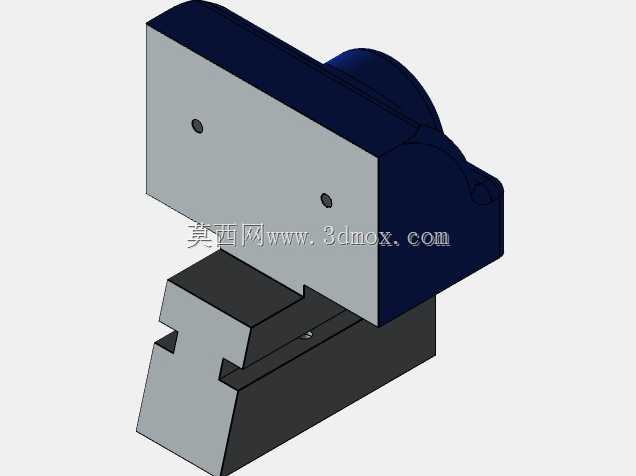

　　螺杆中段套置的复位弹簧可在松退螺杆时自动推动活动钳身复位，减少手动回退的操作行程，提升批量装夹的操作效率。钳口部分采用可拆卸式结构设计，钳口板表面加工有交叉防滑齿纹，夹紧时能增大与工件表面的摩擦力，避免铣削、锉削、钻孔等加工过程中工件出现滑移，当钳口齿纹磨损到夹持力不足时，只需拧下固定螺栓即可快速更换钳口板，无需整体更换钳身，降低工装维护成本。在实际生产场景中，这类虎钳可直接配套普通车床、钻床、铣床使用，也可作为钳工工位的基础工装，完成工件划线、锉配、钻孔、攻丝等工序的装夹作业，针对形状规则的方形、矩形工件，可直接依靠固定钳身的定位面完成快速定位，针对异形工件，也可配合平行垫铁、V型块等辅助夹具完成装夹，适配多品种小批量的机加工、

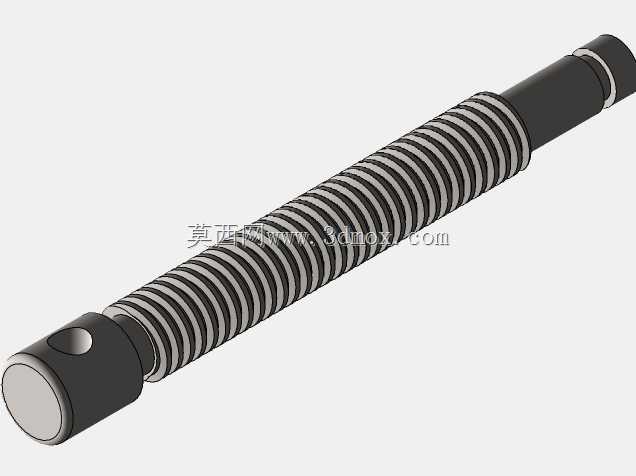

　　维修装配场景。设计过程中充分考虑了操作的人机工程性，操作手柄的回转半径设置在手动操作的舒适区间，操作人员站在工位前无需过度探身即可完成夹紧操作，螺杆的螺距经过合理匹配，既保证足够的夹紧力输出，又不会因为螺距过小导致夹紧行程操作过慢，空行程移动时可快速推动活动钳身靠近工件，最后通过手柄施加扭矩完成最终夹紧，兼顾装夹效率与夹紧可靠性。固定钳身与活动钳身的主体结构采用一体式铸造后加工的工艺路线，导轨面、钳口安装面、底部安装面均为关键加工基准，建模过程中对各配合面的公差配合进行了合理预留，螺杆与活动钳身的连接部位采用间隙配合，保证螺杆转动顺畅无卡滞，同时不会出现过大的窜动间隙，弹簧的安装位置与预压长度经过匹配，

　　松退时弹簧的弹力足以推动活动钳身回退，又不会因为弹力过大导致活动钳身撞击导轨端部。整体结构没有冗余的复杂部件，所有零部件均具备良好的加工工艺性，铸造件的壁厚均匀，避免出现铸造缺陷，机加工面的设置尽量集中，减少二次装夹的加工工序，装配流程简单，常规机加工车间即可完成全部零部件的加工与整机组装，后期维护时无需专用工具即可完成易损件的更换，适合作为车间通用工装长期使用。
