机用固定式平口虎钳结构设计

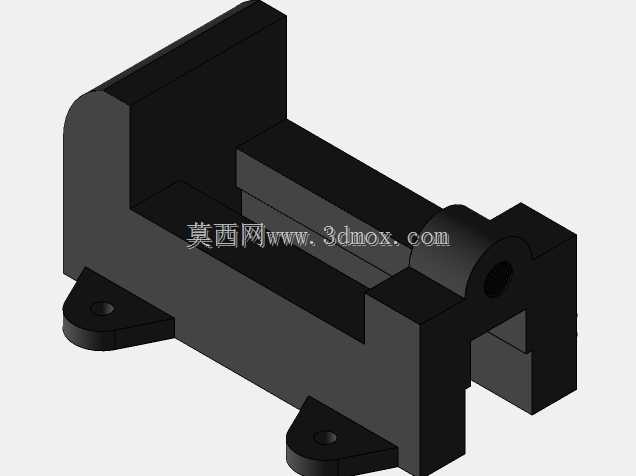

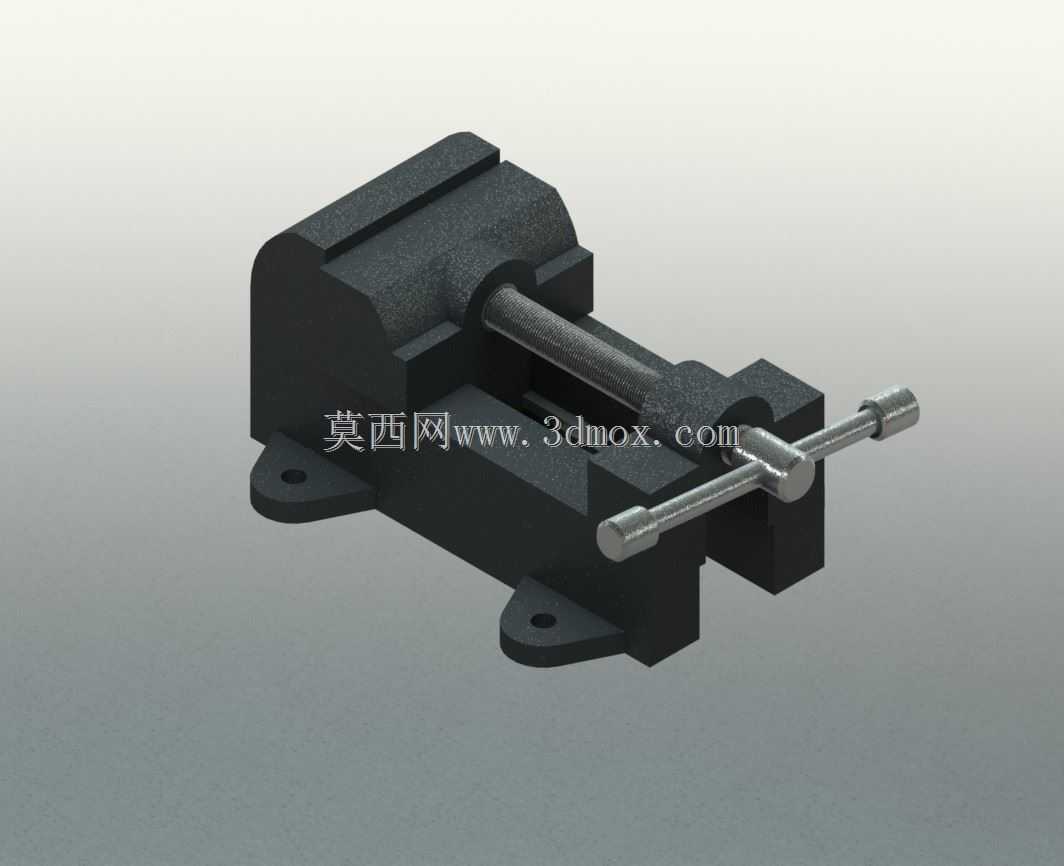

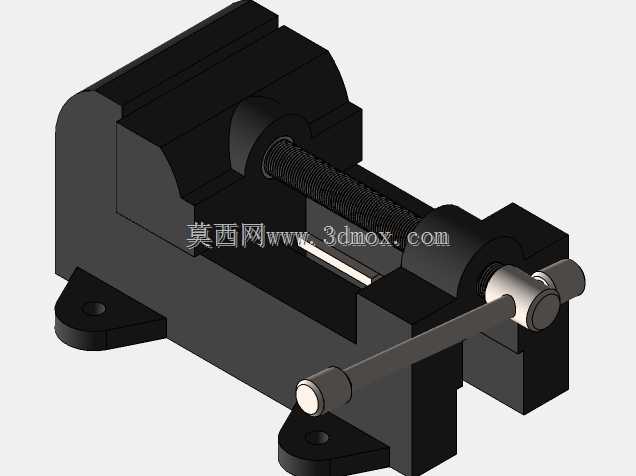

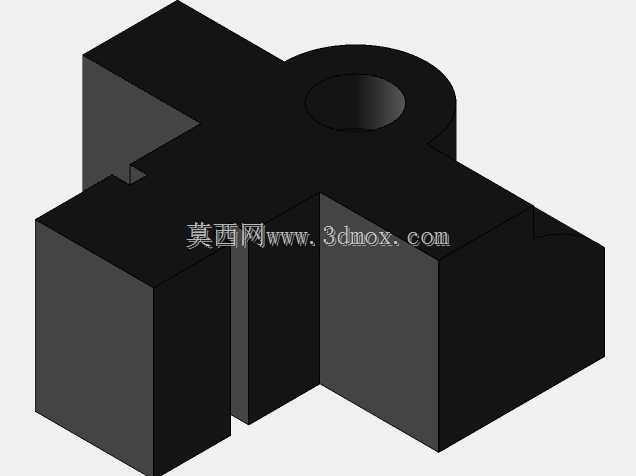

　　这款固定式机用虎钳是机械加工场景中最常用的通用工装夹具之一，日常在铣床、钻床、磨床甚至小型钳工工位上都能见到它的身影，核心作用是在加工作业过程中牢固夹持工件，避免工件受切削力、振动力影响出现位移、翘曲，保障加工精度与操作安全。从结构设计来看，整体采用铸铁材质打造钳体与固定钳身，这类材料具备优异的减震性与刚性，能够承受大切削量加工带来的持续振动，不会因为长期受力出现结构形变。活动钳身通过梯形丝杠副实现进给移动，梯形螺纹的自锁特性是设计中的关键考量，当夹紧工件后，即便受到反向切削冲击力，丝杠也不会自行松脱，无需额外增加锁止结构就能保持稳定的夹持力，丝杠端部的转动手柄采用穿杆式设计，操作人员可以根据需要的夹紧力大小调整力臂长度，

　　手动操作时无需额外工具就能完成工件的装夹与松卸。钳体底部设计了两个带安装孔的固定耳座，安装时可以通过T型螺栓直接固定在机床工作台的T型槽内，两个安装孔的中心距预留了足够的调整余量，能够适配不同规格的工作台槽距，安装后钳身的上平面与工作台面保持平行，固定钳口与活动钳口的贴合面做了细密的交叉网纹处理，能够增大与工件接触面的摩擦力，即便是表面光滑的金属坯料，夹紧后也不会出现打滑移位的情况。钳口的开合行程覆盖了常规中小型零件的装夹尺寸范围，既可以加持方形、矩形的规则坯料，也可以配合V型块等辅助夹具加持轴类、盘类异形零件，适配多类型的加工工序需求。在设计过程中，活动钳身与钳体导轨的配合面采用了间隙可调的结构，长期使用出现导轨磨损后，

　　可以通过调整侧边的塞铁来补偿配合间隙，避免活动钳身上下翘头，影响夹持精度，钳身内部的丝杠安装位预留了足够的润滑空间，日常维护时可以直接向丝杠与螺母的配合面加注润滑脂，降低传动磨损，延长设备使用寿命。从安装边界来看，整体钳体的高度控制在合理范围内，安装在普通机床工作台上不会超出机床的Z轴行程上限，钳身的宽度尺寸也不会干涉工作台周边的冷却管路、行程挡块等附属部件，不需要对现有工作台做额外改造就能直接投入使用。不同于复杂的专用液压、气动夹具，这款手动虎钳的结构简单可靠，故障率极低，不需要外接动力源就能独立工作，无论是批量生产的常规零件加工，还是维修车间的单件修配作业，都能快速完成装夹定位，大幅降低工件装夹的辅助时间，是机械加工车间、

　　工装维修工位不可或缺的基础工装设备。在建模过程中，所有配合面的公差都按照实际装配要求做了预留，丝杠与螺母的配合、活动钳身与导轨的配合都符合工装夹具的设计公差标准，能够直接用于后续的工程图输出、结构改进参考，也可以作为工装类设计的教学案例使用，帮助初学者理解手动夹紧机构的传动原理、刚性结构的设计要点，以及工装夹具与机床工作台的适配逻辑。
