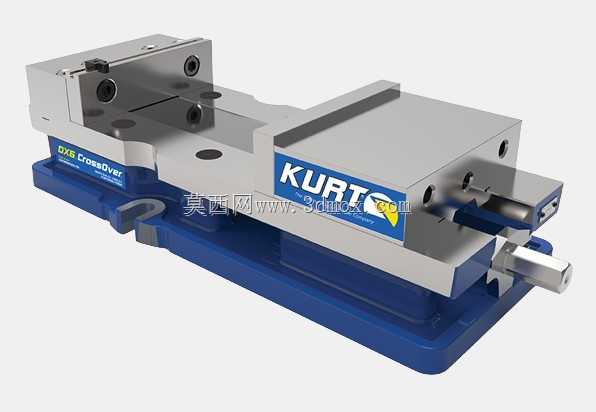

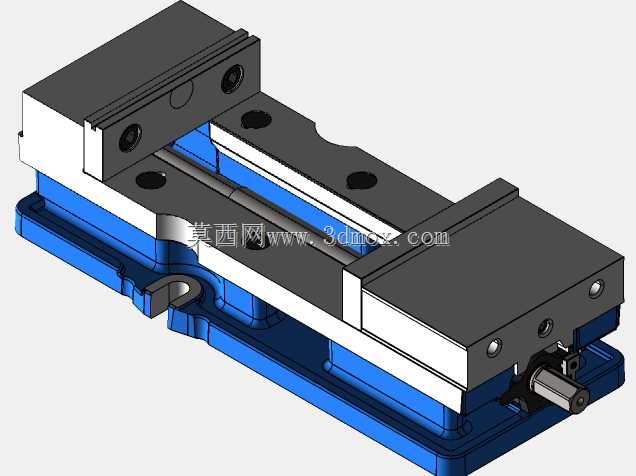

Kurt DX6交叉式机用精密台虎钳结构

　　这款交叉式机用虎钳主要面向立式加工中心、数控铣床、精密磨床等金属切削加工场景，是机加工工序中完成工件可靠装夹的核心工装部件，区别于传统角固式虎钳，其交叉式钳体结构能在装夹过程中实现下压力与夹紧力的同步输出，避免工件在夹紧受力时出现向上翘起的位移偏差，这一特性在加工薄板类、异形轮廓类工件时优势尤为明显，能有效减少装夹变形带来的尺寸超差问题。从结构设计来看，钳体主体采用高牌号铸铁整体铸造后经时效处理消除内应力，导轨面与钳口贴合面均经过精密磨削加工，平行度与垂直度公差控制在0.01mm/100mm范围内，能满足精密加工的装夹精度要求；活动钳身的传动丝杠采用梯形螺纹传动，配合淬硬处理的丝杠螺母副，传动间隙小且夹紧力输出稳定，

　　钳身侧面设置的可调式定位块可快速完成工件的侧向定位，减少批量加工时的找正辅助时间。安装边界方面，虎钳底座采用标准机床工作台T型槽适配设计，底座上的安装孔间距匹配通用加工中心、铣床的工作台槽距，可直接通过T型螺栓完成固定，无需额外制作过渡安装板；钳口最大张开行程适配6英寸规格工件的装夹需求，钳口高度经过优化，在保证装夹刚性的前提下尽可能减少对刀具加工路径的干涉，加工深腔类零件时可避免刀柄与钳体发生碰撞。实际生产应用中，这类虎钳既可以用于单件小批量的工装维修、零件试制场景，也能通过多台并排安装的方式完成批量零件的快速装夹，配合液压或气动夹紧改造组件还可接入自动化加工生产线，实现工件的自动装夹与拆卸；

　　固定钳身与活动钳身上的标准钳口安装孔可根据加工需求更换为软钳口、V型钳口等特殊钳口，适配圆形工件、异形工件的装夹需求，钳体底部的排屑槽设计可引导加工过程中产生的切屑顺利排出，避免切屑堆积在导轨副内影响钳身滑动精度，日常维护时仅需定期向丝杠注油孔加注润滑脂即可保证长期使用的传动顺畅性，整体结构的刚性冗余设计可承受大切削量加工时的切削冲击力，不会出现钳身偏移、夹紧松脱的问题。
