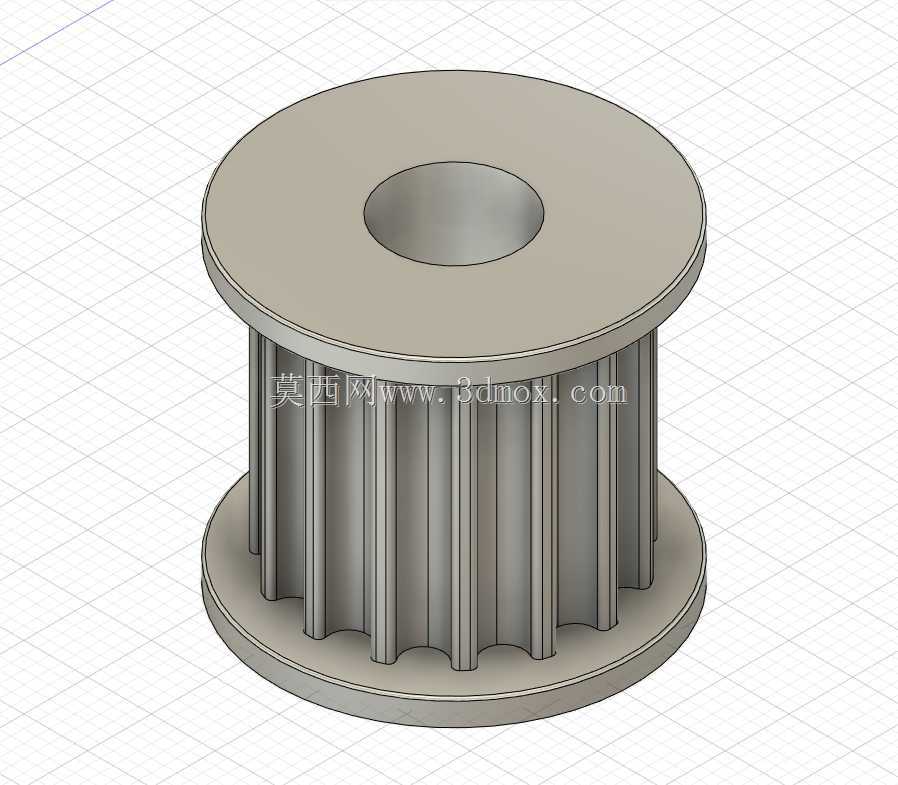

HTD5型15齿20mm带宽内孔10mm同步带轮

　　这款同步带轮的设计初衷，是适配小负载精密传动场景下的HTD5M圆弧齿同步带传动需求，日常在小型自动化输送线、桌面级数控设备进给机构、3D打印传动单元、小型包装机械的送料机构中都能见到这类带轮的应用场景。区别于直齿同步带轮，HTD齿型的圆弧齿廓能在啮合过程中更好地分散齿面接触应力，减少传动过程中的多边形效应，降低高速运转下的振动与噪音，同时避免直齿带轮容易出现的齿根应力集中、跳齿失效问题。

　　从结构设计来看，这款带轮采用整体式凸缘结构，两侧挡边的直径略大于带轮齿顶圆直径，能在安装调试、长期运转过程中限制同步带的轴向窜动，避免同步带跑偏脱轮的故障，尤其适合中心距不可调、张紧结构空间受限的紧凑传动布局。带轮的齿部参数严格匹配HTD5M齿型规范，齿距为5mm，15齿的设计对应节圆直径约23.87mm，适配带宽20mm的同步带，齿面加工时预留了合理的啮合侧隙，既不会因为侧隙过大导致传动回程超差，也不会因为侧隙过小出现带齿卡滞、磨损加剧的问题。内孔设计为10mm直孔，适配常规直径10mm的光轴传动，安装时可配合顶丝或者键连接实现周向固定，孔与齿部的同轴度公差控制在0.02mm以内，保证高速运转时的动平衡性能，减少轴系的径向跳动。

　　在实际选型应用中，需要注意这款带轮的安装边界尺寸：带轮总宽度略大于20mm带宽，两侧挡边的外圆直径约28mm，安装时需要在带轮轴向预留至少3mm的避让空间，径向方向要保证带轮齿顶与周边结构件的间隙不小于2mm，避免运转过程中出现结构干涉。带轮的轮毂部分长度与带轮主体宽度匹配，轮毂内孔的表面粗糙度控制在Ra1.6，保证与轴配合时的接触面积均匀，减少长期运转后的轴孔磨损。

　　设计过程中针对小负载传动的常见失效形式做了优化：齿根处做了R0.5的圆角过渡，避免长期交变载荷下出现齿根疲劳断裂；带轮的端面与齿面的锐边全部做了倒角处理，既避免安装时划伤操作人员，也能防止同步带侧边被锐边切割，延长同步带的使用寿命。在传动性能上，这款15齿的小直径带轮适合传动比在1:1到3:1之间的动力传递，额定传递扭矩在5N·m以内，适配的电机转速范围在0-3000rpm，完全覆盖小型自动化设备的常规传动需求。

　　建模过程中严格遵循带轮的实际加工工艺逻辑，先通过旋转特征生成带轮的基体、两侧挡边与内孔结构，再通过齿型轮廓的阵列切除生成带轮的齿槽结构，最后对所有锐边做倒角处理，还原实际加工的工序流程，模型的所有尺寸参数都符合机械设计手册中HTD同步带轮的规范要求，可直接用于装配干涉检查、传动运动仿真，也可作为加工出图的基础模型使用。在装配验证时，可直接导入对应规格的HTD5M同步带模型进行啮合仿真，检查带轮与同步带的啮合间隙、包角是否符合设计要求，减少实物试制阶段的参数调整成本。
