KTM越野摩托WP压缩调节器结构设计

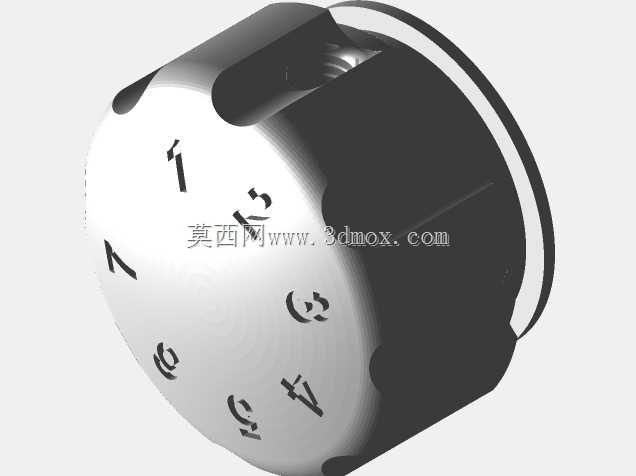

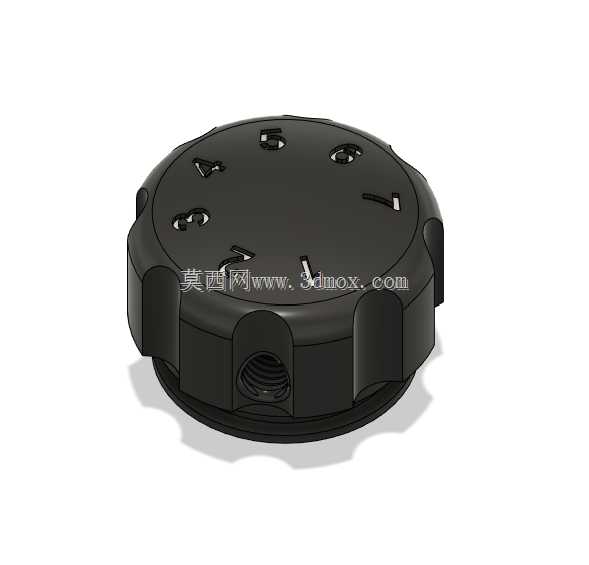

　　这款压缩调节器是越野摩托车前减震系统的核心阻尼控制部件，主要适配大排量越野摩托的正置/倒置前减震总成，安装于减震器顶端的预留接口位置，直接承接骑行过程中减震压缩行程的阻尼调节功能，在非铺装路面骑行、飞坡落地、连续颠簸路段穿越等场景下，可通过顶部的档位刻度精准调整压缩阻尼大小，匹配不同体重骑手、不同路况下的减震支撑需求，避免减震打底或者阻尼过硬导致的弹跳失控问题。从结构设计来看，整体采用圆盘式主体布局，周向均匀分布6个防滑凸耳，凸耳做了大圆角过渡处理，既保证徒手旋转调节时的摩擦力足够，不会因为沾泥、戴手套操作出现打滑，也避免尖锐棱角在骑行过程中剐蹭骑行服或者对骑手造成磕碰伤害。顶部的档位标识采用凹陷式刻字设计，

　　不会因为长期调节摩擦导致刻度模糊，每个档位对应不同的阻尼油通流截面积，旋转调节时带有清晰的档位顿挫感，无需目视即可凭手感确认调节档位。侧面的螺纹接口采用标准管螺纹设计，和减震器顶端的安装孔位完全匹配，接口内部预留了密封槽位，安装时搭配O型密封圈即可保证阻尼油不会出现渗漏，无需额外打胶密封，降低后期维护的拆装难度。主体的壁厚设计经过受力校核，调节时的最大手动力矩下不会出现壳体变形，内部的阻尼油道采用渐扩式流道设计，避免阻尼油高速通过时产生紊流导致的阻尼力突变，保证压缩过程中阻尼输出线性可控。底部的定位凸台和减震器内部的阀芯顶杆精准对齐，旋转调节时可以顺畅带动阀芯转动，不会出现卡滞、空程的问题。安装边界方面，

　　整体最大外径控制在62mm以内，总高度不超过28mm，安装后突出减震顶端的高度不超过15mm，不会和越野摩托的号码牌、护手等周边配件产生干涉，适配绝大多数原厂及改装前减震的安装位尺寸，无需对减震本体做额外加工即可直接替换安装。在实际使用场景中，这类压缩调节器的可靠性直接影响骑行安全，设计时特意将调节机构的受力部件做了加厚处理，即使在飞坡落地的巨大冲击力下，调节机构也不会出现跳档、断裂的问题，周向的防滑凸耳同时也作为加强筋结构，提升了壳体的整体抗冲击强度，即使摔车时部件直接触地，也不容易出现碎裂问题。内部的流道设计兼顾了高低速压缩阻尼的调节范围，低速压缩阻尼调节可以过滤路面细碎颠簸，高速压缩阻尼可以应对大冲击下的支撑性，

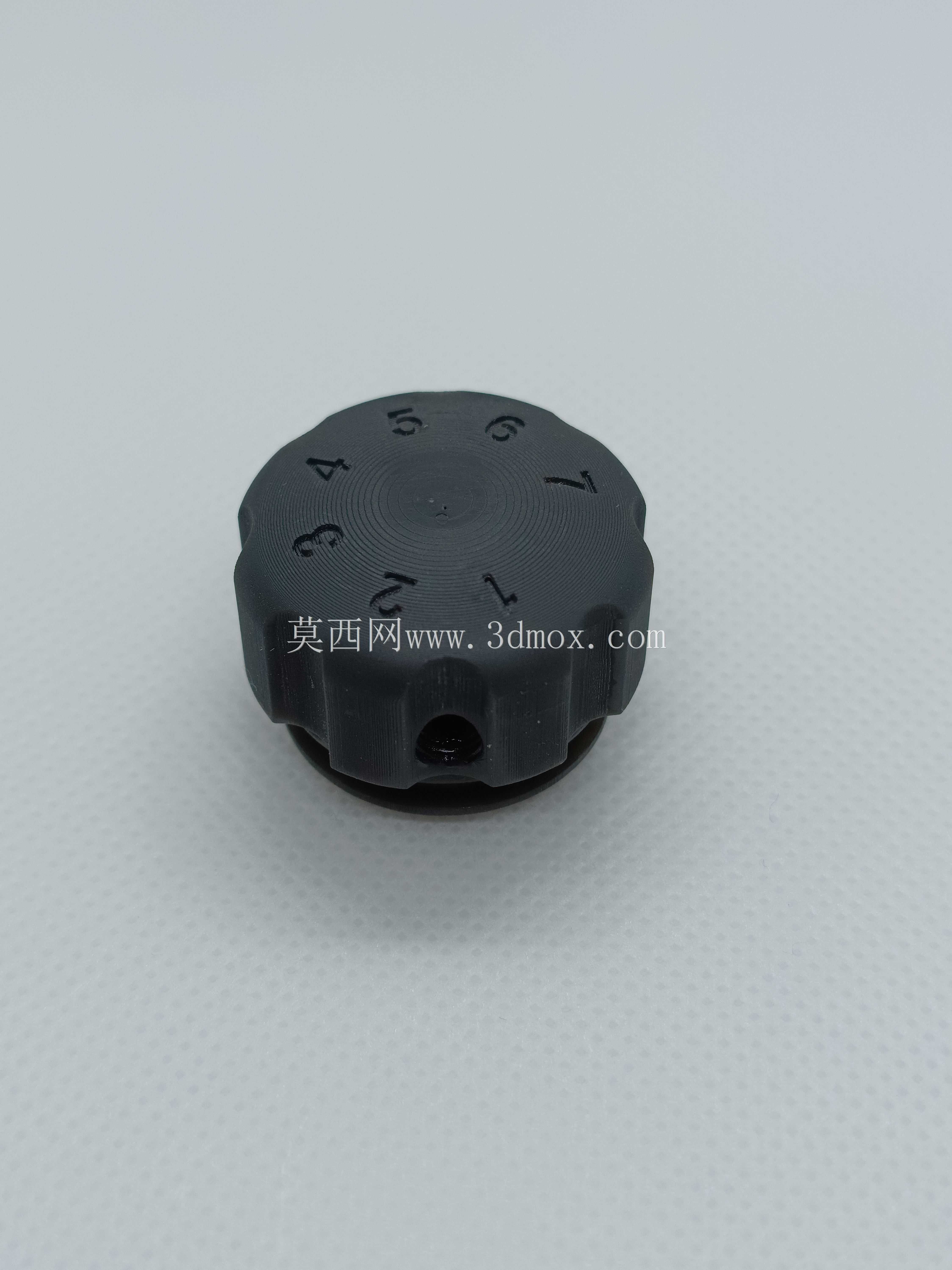

　　不同档位之间的阻尼差经过反复调校，不会出现某两个档位阻尼差异过小没有调节意义，或者某一档位阻尼突变过大的问题。材质选择上适配3D打印快速成型的需求，采用类ABS树脂材料打印即可满足原型件的功能验证需求，打印时无需添加支撑结构，侧面的螺纹、顶部的刻度都可以一次成型，打印完成后简单去除毛刺即可进行功能测试，大幅缩短改装配件的开发验证周期。对于越野摩托改装从业者、减震调校人员来说，这款结构的尺寸参数完全参照原厂配件逆向建模，安装匹配度高，调节逻辑清晰，既可以作为替换配件解决原厂调节器损坏的问题，也可以作为基础结构进行二次优化，调整阻尼油道的尺寸来适配不同粘度的阻尼油，满足个性化的调校需求。
