200mm规格踏板车轮毂鼓式制动结构

　　在短途个人出行载具的行走系统设计中，轮边制动部件的结构合理性直接决定了整车的制动可靠性与维护便捷性，这套适配200×50mm规格踏板车轮胎的鼓式制动结构，是面向轻型电动两轮代步场景开发的轮边集成组件，日常应用场景覆盖城市短途通勤电动滑板车、小型折叠代步踏板车、厂区轻型电动转运推车这类低速行走设备，核心作用是在轮端提供稳定的摩擦制动力矩，实现行走过程中的减速与驻车锁止功能。

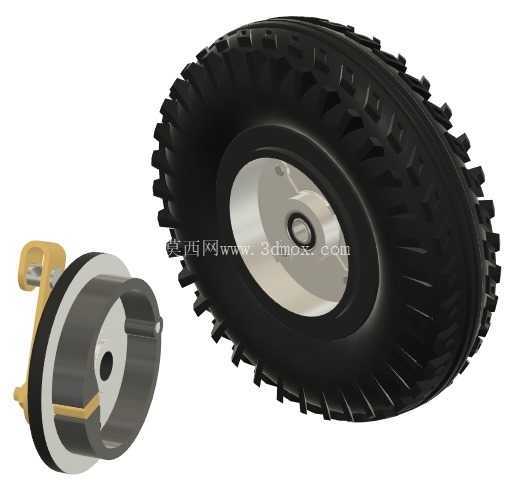

　　从结构功能特性来看，这套鼓式制动组件采用轮毂集成式设计，制动鼓与车轮轮毂本体做同轴一体化配合，制动蹄片组件内嵌于制动鼓内腔，通过凸轮轴的转动驱动两个蹄片向外张开，贴合制动鼓内圆柱面产生摩擦阻力矩，相比外露式碟刹结构，鼓式结构的制动蹄片完全封闭在鼓腔内部，能够有效阻挡日常行驶过程中路面的泥沙、积水、扬尘侵入摩擦副区域，在城市非铺装路面、雨天积水路面的使用场景下，能长期保持摩擦系数的稳定性，减少摩擦片的异常磨损，同时封闭结构也能降低制动过程中摩擦噪音的向外传递，适配短途代步载具对行驶静谧性的基础要求。

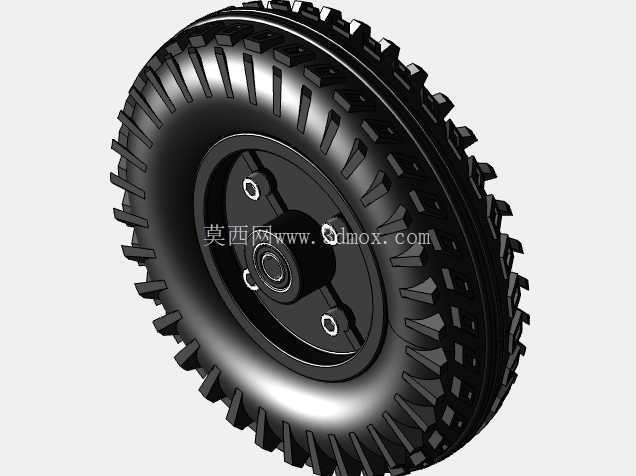

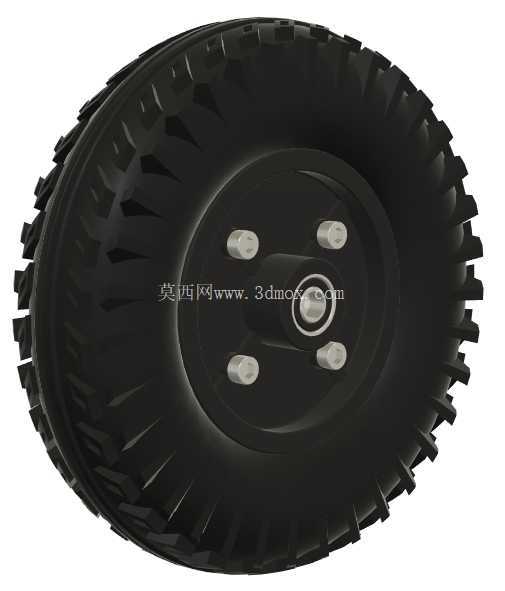

　　设计过程中首先围绕200mm外径、50mm断面宽度的充气轮胎做安装边界匹配，轮毂的轮辋部分完全适配对应规格轮胎的胎圈安装尺寸，轮辋边缘的挡圈结构做了圆角过渡处理，避免轮胎充气后胎圈被锐边切割造成慢漏气问题；轮毂中心的轴承安装位采用同轴双轴承布置，两个轴承的跨距经过匹配计算，能够承受轮端受到的径向载荷与制动过程中的轴向倾覆力矩，避免轮组转动过程中出现偏摆问题。制动蹄片的摩擦面弧度与制动鼓内圆面做完全贴合设计，初始接触面积不低于摩擦片总面积的85%，保证制动过程中制动力矩输出线性，不会出现局部接触导致的制动抖动、异响问题；制动凸轮轴的转动行程做了限位设计，避免蹄片过度张开导致摩擦片与制动鼓出现卡滞抱死的问题，同时预留了合理的磨损补偿间隙，当摩擦片出现正常磨损后，可通过外部调节机构调整间隙，无需拆解轮组即可完成维护操作。

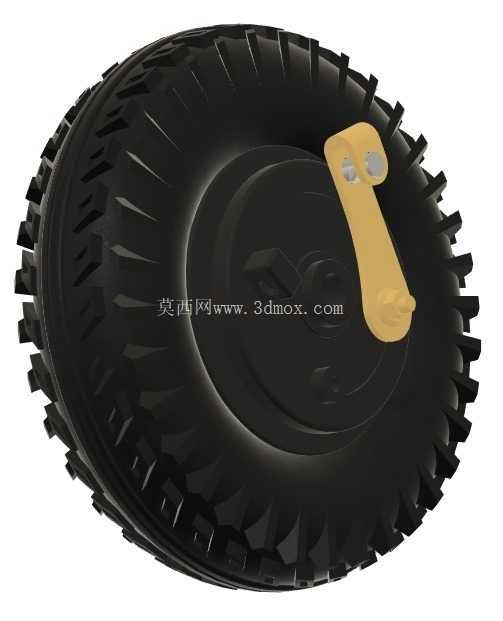

　　安装接口层面，这套轮组与制动组件采用中心轴孔配合防转销定位的安装方式，中心轴孔的尺寸适配常规踏板车的前轮固定轴径，制动底板上的防转卡槽与车架前叉的定位凸台完全匹配，安装时只需将轮组穿入前轮轴，对齐制动底板的防转卡槽后锁紧轴端螺母即可完成装配，不需要额外做位置调整，大幅提升整车装配环节的效率。制动摇臂的安装角度做了优化设计，适配常规踏板车的刹车拉线走线方向，拉线拉动摇臂转动的过程中力矩传递效率更高，手柄端的握力需求更低，长时间骑行制动时手部疲劳感更弱。

　　针对日常使用中的耐久性需求，制动鼓的内摩擦面采用了耐磨铸铁材质，表面经过高频淬火处理，硬度控制在合理区间，既保证摩擦过程中的耐磨性能，又避免硬度过高导致摩擦片过快磨损；轮毂本体采用铝合金压铸成型，在保证结构强度的前提下尽可能降低轮端的转动惯量，提升车辆起步与加速过程中的响应性，同时铝合金材质的防锈性能优异，在雨天使用后不会出现锈蚀卡滞的问题。轮胎部分采用深块状胎面花纹设计，花纹块的排布兼顾了干燥铺装路面的抓地力与湿滑路面的排水性能，胎面的橡胶配方针对城市路面使用场景做了优化，耐磨里程满足日常短途通勤的使用需求，胎侧的厚度做了加强处理，应对城市路面常见的台阶冲击、小尺寸硬物穿刺时不易出现爆胎问题。

　　在结构细节处理上，制动蹄片的回位弹簧采用了不锈钢材质，避免长期使用后弹簧锈蚀导致回位不良，出现拖刹、动力损耗增加的问题；轮毂上的气门嘴安装位做了沉台设计，气门嘴安装后不会突出轮辋外表面，避免车辆倾倒时磕碰损坏气门嘴；制动鼓与轮毂的连接位置做了周向均布的加强筋设计，既提升了两者的连接强度，又能在制动过程中帮助摩擦副产生的热量向外散发，避免长时间制动后鼓内温度过高导致摩擦系数热衰减，保证连续制动场景下的制动力稳定性。

　　这套结构在设计时充分考虑了通用化适配需求，除了常规的电动滑板车、折叠踏板车之外，也可适配同轮径规格的小型电动助力自行车、厂区轻型物料周转手推车的轮边制动改造，安装边界尺寸与常规同规格轮组完全兼容，替换时不需要对车架前叉结构做额外修改，直接替换原有轮组即可实现鼓式制动功能的升级，相比简易的抱刹结构，制动力矩更大、维护周期更长，更适合有一定载重需求的低速行走设备使用。
