CA6140机床用多安装位折弯钣金固定支架

　　这款钣金支架是为CA6140系列普通车床配套设计的安装固定构件，主要用于车床内部油路管线、小型传感元件或是附属操作组件的点位固定，在机床的床头箱侧腔、溜板箱外侧走线位、进给箱辅助安装位都能见到这类构件的实际应用，它替代了早期机床采用的铸造支座，在保证安装强度的前提下大幅降低了构件自重，同时减少了铸造件后续铣削、打磨的加工工序，适配机床批量装配的生产节奏。

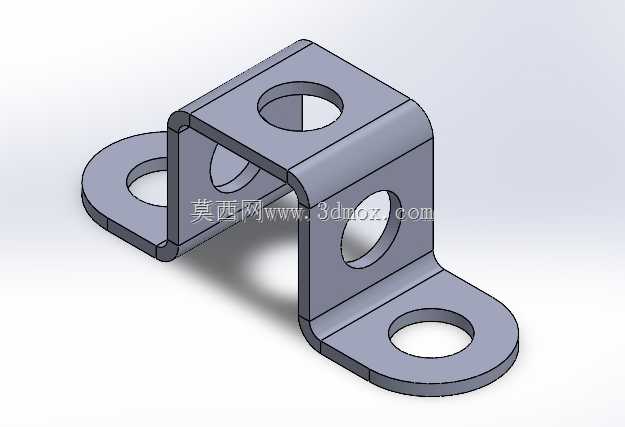

　　从结构设计来看，构件采用单块钣金板材经多次折弯成型，没有额外的焊接拼接点位，从根源上避免了焊接变形带来的安装孔位偏差问题。整体结构分为三个功能区域：中部的立式折弯主体是主要的受力承载段，弯折处做了等半径的圆角过渡，既避免了钣金折弯处的应力集中开裂问题，也能在安装时减少对配套管线、元件表面的剐蹭；上下两端向外延伸出的水平安装耳板，各自开设了一个同轴度适配常规安装螺栓的通孔，两个耳板处于不同的水平高度，能够适配机床床身、箱体壁面存在高低差的安装基面，不需要额外加装调整垫片就能完成贴附安装；立式主体的两个垂直壁面也分别开设了对应规格的通孔，一个孔位用于穿装固定被支撑的元件或是管线管夹，另一个孔位可用于辅助定位，或是穿装防松铁丝避免支架在机床长期振动工况下出现螺栓松脱的问题。

　　从安装边界来看，两个水平耳板的外轮廓做了圆弧收边处理，没有尖锐的直角突出，在机床内部狭窄的安装空间内，不会和周边的齿轮、传动轴等运动部件发生干涉，耳板的开孔尺寸适配机床常用的内六角圆柱头螺栓，螺栓头可以完全沉贴在耳板表面，不会突出构件表面占用额外空间。中部立式段的折弯高度经过精准核算，刚好能让被固定的元件和机床壁面留出足够的散热间隙，避免元件长期贴附在机床箱体表面，受箱体运行温升影响出现性能衰减。

　　设计过程中充分考虑了钣金加工的工艺性，所有折弯边的内圆角半径都和板材厚度匹配，不需要特殊的折弯模具就能在普通数控折弯机上完成成型，所有孔位都可以在板材下料阶段通过数控冲床或是激光切割一次加工完成，成型后只需要做简单的去毛刺处理就可以进行表面发黑或是镀锌的防锈处理，完全适配机床配件的批量加工要求。在实际装机测试中，这款支架能够承受机床运行时的持续振动载荷，安装后没有出现松动、变形的问题，多方向的安装孔位也给现场装配人员留出了足够的调整空间，不需要针对不同安装位单独设计制作专用支架，大幅减少了机床装配时的非标零件种类，降低了后续备件储备的管理成本。

　　不同于常规的平板式安装支架，这种多面带孔的折弯结构可以同时实现两个垂直方向的固定需求，在机床的走线固定场景中，既可以通过耳板把支架固定在床身壁面，也可以通过侧壁的孔位固定管线夹，甚至可以在需要的时候反向安装，把支架作为小型元件的悬挑支撑座使用，适配多种不同的现场安装需求。构件的板材厚度选用兼顾了强度和轻量化要求，在保证安装耳板不会因螺栓锁紧力出现变形的前提下，尽可能降低了材料消耗，相比同规格的铸造支架重量降低了六成以上，也不会因为构件过重给机床的运动部件带来额外的负载。
