乘用车多辐条铝合金轮毂结构设计

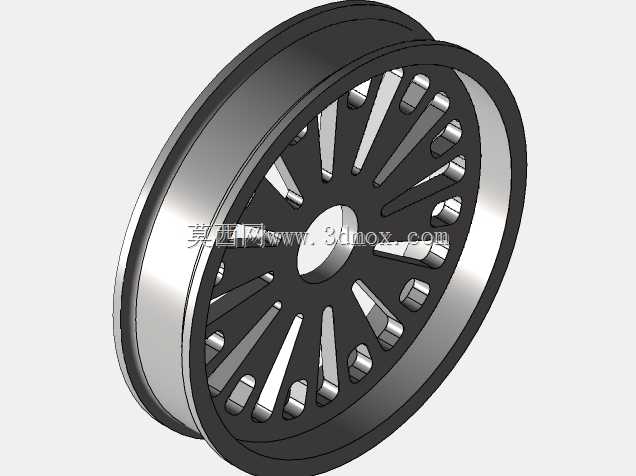

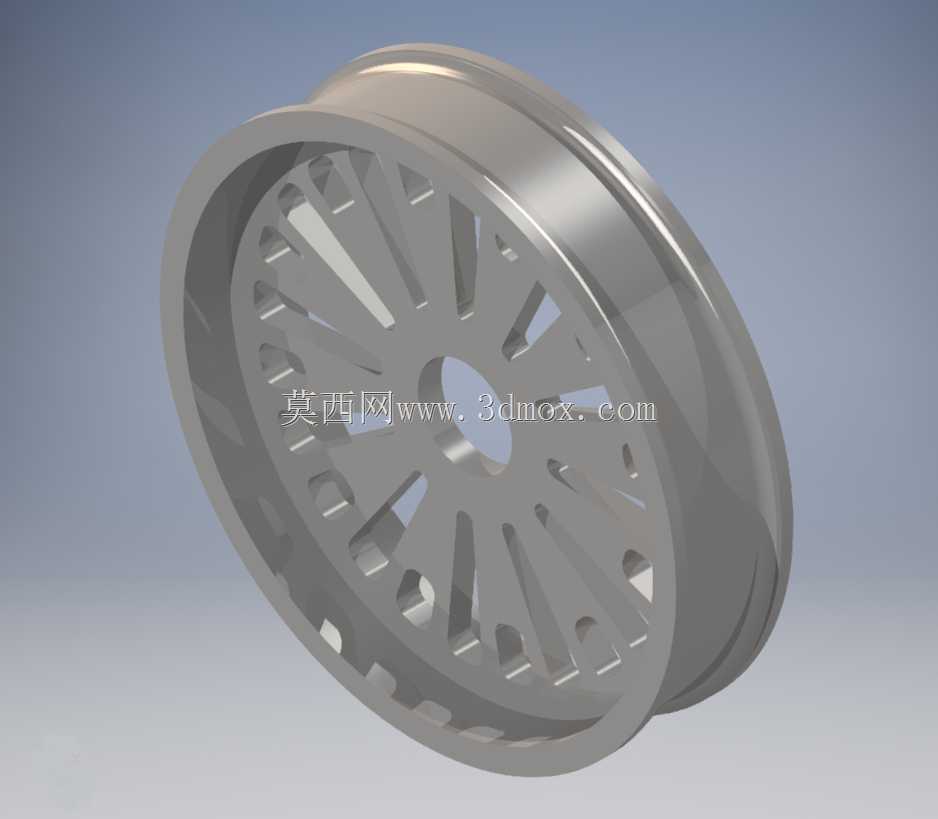

　　日常做底盘行走系统相关结构设计时，轮毂是连接轮胎与车轴的核心承载部件，这个轮圈的建模过程，首先要明确的是乘用车日常行驶的工况边界——既要承受整车满载时的垂直载荷，还要传递制动、加速过程中的扭矩，同时过弯时的侧向力、经过颠簸路面的冲击载荷，都要通过轮辐结构分散到整个轮辋上，不能出现局部应力集中的问题。

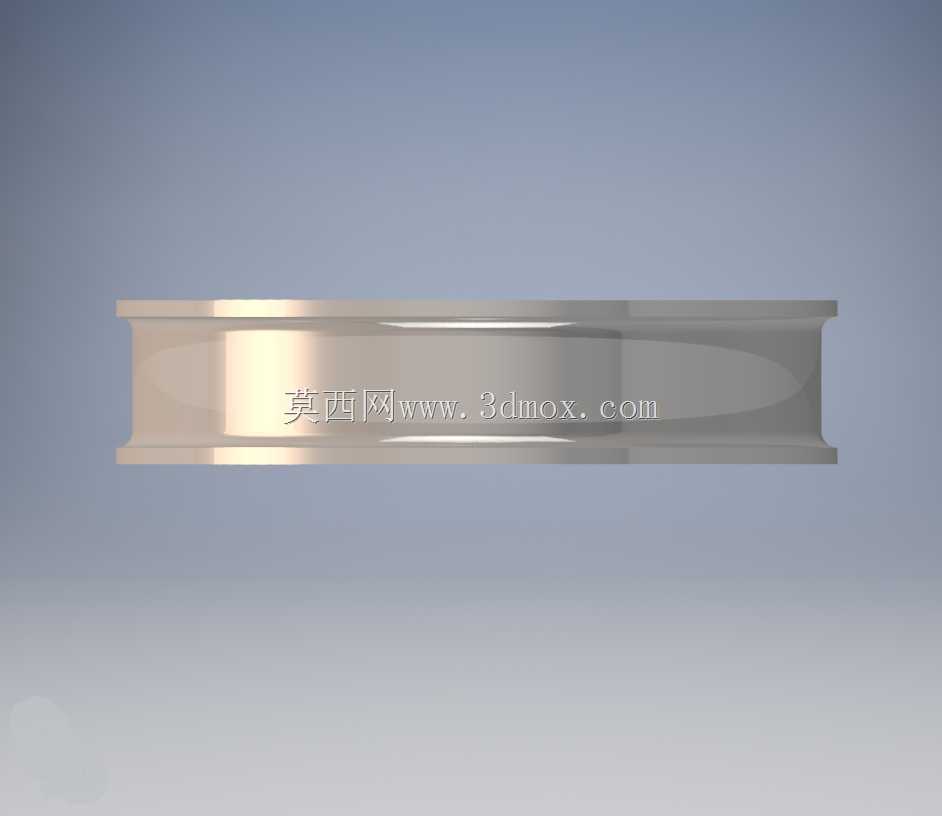

　　先从安装边界说起，这个轮圈的中心定位孔是和车轴轴头配合的核心基准，建模时首先要保证中心孔的同轴度公差，周边的螺栓孔分布圆直径要和对应车型的轴头法兰完全匹配，螺栓孔的倒角设计要兼顾安装导向和螺栓贴合面的压紧面积，避免长期行驶后螺栓出现松动。轮辋部分的轮廓是完全匹配对应规格真空轮胎的，胎圈座的角度、轮缘的高度都严格遵循轮胎安装的标准尺寸，既保证轮胎充气后能紧密贴合不会漏气，也能在轮胎受到侧向挤压时，不会出现脱圈的风险。

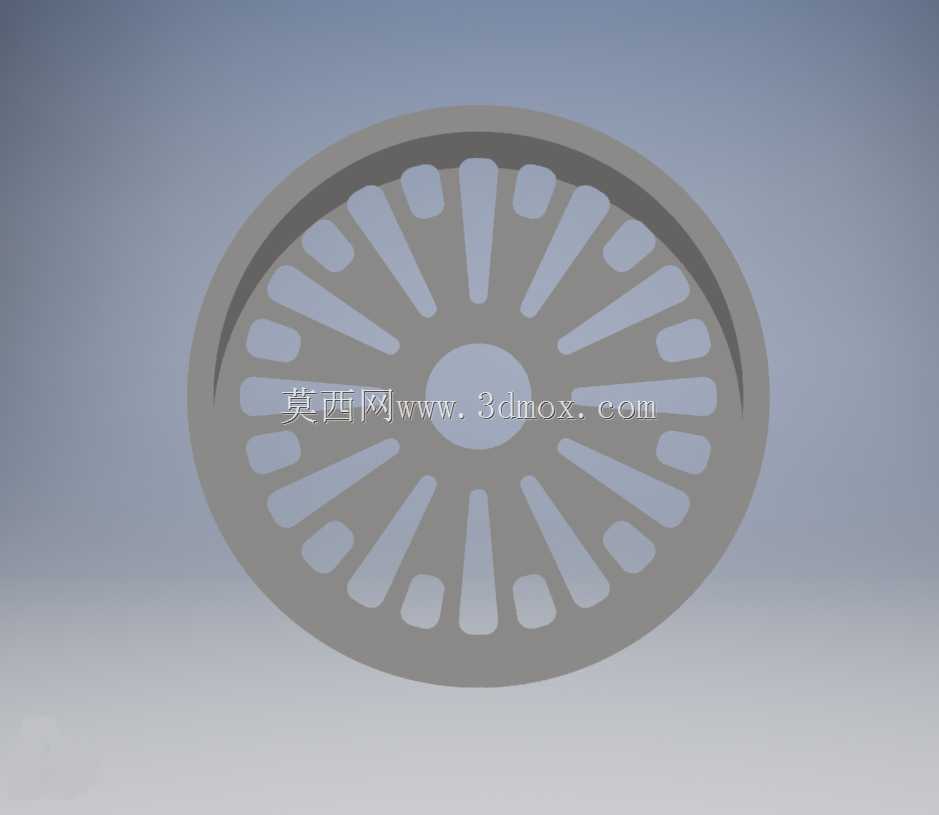

　　设计辐条结构的时候，没有采用过于复杂的异形曲面，而是用了均匀分布的多辐条布局，每根辐条从中心安装盘位置平滑过渡到轮辋内侧，过渡位置做了大圆角处理，避免应力集中在辐条根部——很多轮毂断裂的故障都出现在辐条和轮辋的连接位置，这个位置的圆角半径不能太小，同时辐条的截面是渐变的，靠近中心盘的位置截面更厚，往轮辋方向逐渐收窄，既保证了承载能力，也尽可能控制了整体重量，符合簧下质量减重的设计逻辑，毕竟簧下质量每减少一公斤，对整车操控性和悬挂响应的提升，远高于簧上质量的减重效果。

　　实际应用场景里，这类轮毂多用于家用紧凑型乘用车，日常城市道路行驶、偶尔经过非铺装路面的工况都能覆盖，辐条之间的镂空间隙，除了减重之外，也给刹车系统留出了足够的散热空间——车辆连续制动时，刹车卡钳和刹车盘产生的热量可以通过辐条间隙快速散出，不会因为热量堆积导致刹车热衰减，也避免了高温长期烘烤导致轮胎老化加速。轮辋的外侧边缘做了加厚的轮缘设计，在路边停车不小心蹭到路沿石的时候，首先接触的是加厚的轮缘部分，不会直接损伤到胎圈座的密封面，也能减少轮辋变形的概率。

　　建模过程中，所有的壁厚都做了均匀性检查，避免出现局部壁厚差过大导致铸造时产生缩孔缺陷，毕竟这类铝合金轮毂多采用低压铸造工艺，壁厚均匀才能保证铝液填充平稳，冷却时的收缩应力均匀分布，成品的内部缺陷率会更低。做动平衡校验的模拟时，整个轮圈的质量分布是围绕中心旋转轴对称的，辐条的均匀分布本身就减少了初始不平衡量，后期装配轮胎时需要加的平衡块重量也会更小，高速行驶时的方向盘抖动风险也能相应降低。

　　另外在设计时也考虑了气门嘴的安装位置，在轮辋的对应位置预留了标准尺寸的气门嘴安装孔，孔位边缘做了加强结构，不会因为安装气门嘴或者长期行驶震动导致孔位开裂。轮辋内侧的轮廓也预留了平衡块的粘贴位置，不会和刹车卡钳产生干涉，在最大转向角度下，轮圈内侧和减震器、转向拉杆、刹车卡钳之间都留有足够的安全间隙，即使轮胎在极限压缩状态下，也不会出现剐蹭底盘部件的问题。

　　从结构强度的角度看，这种多辐条的设计相比少辐条的设计，单根辐条承受的载荷更小，即使某一根辐条出现轻微损伤，剩余的辐条也能暂时支撑车辆行驶到维修点位，不会出现瞬间断裂导致的严重安全事故。表面的造型没有多余的凸起，日常清洗时也更容易清理刹车粉和泥污，不会在辐条的缝隙里积存难以清理的污垢。整个轮圈的安装面是完全平整的，和轴头法兰贴合时不会出现缝隙，保证车轮安装后的垂直度，避免长期行驶后出现轮胎偏磨的问题。
