机床用回转式零件储放料架结构设计

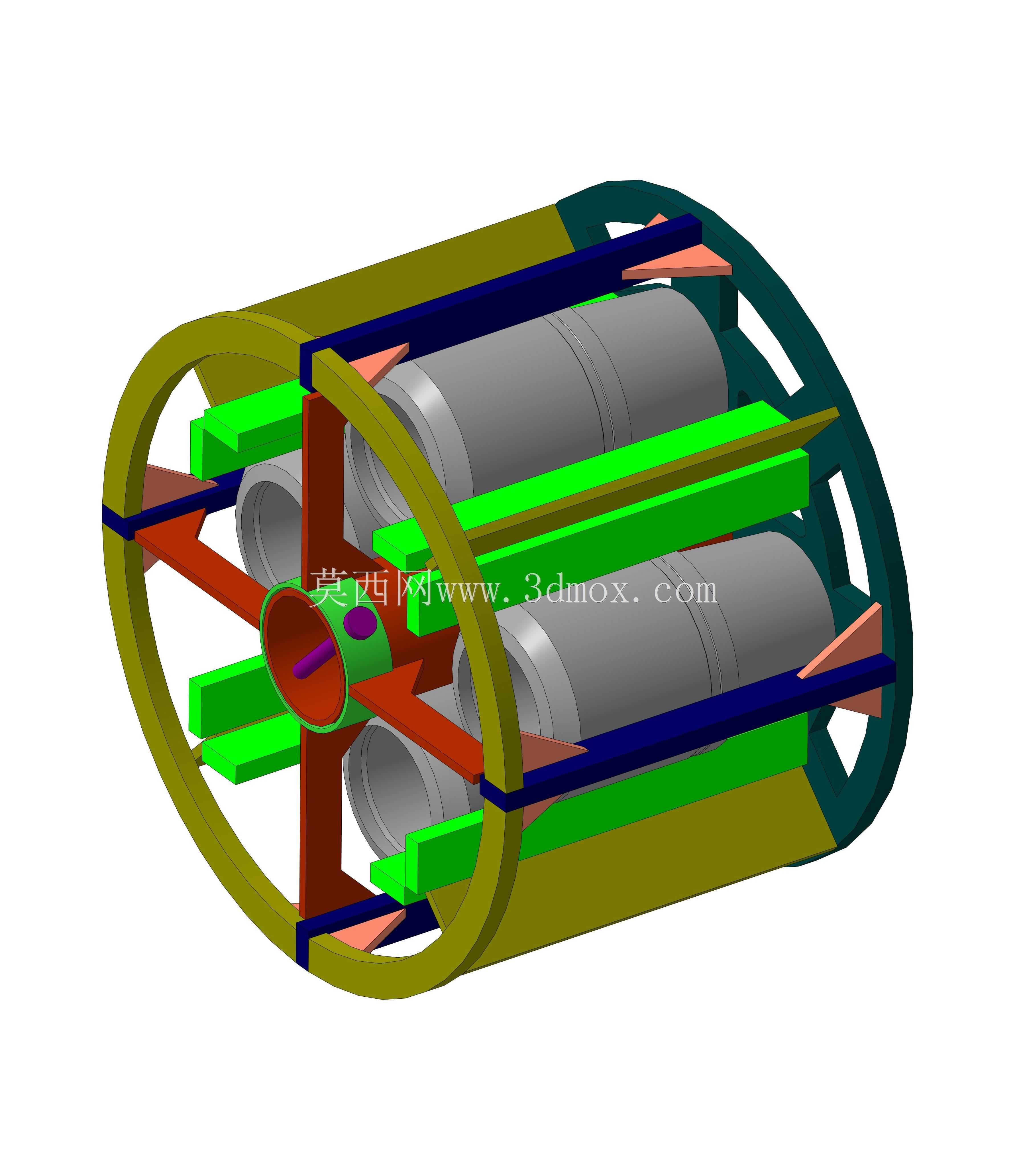

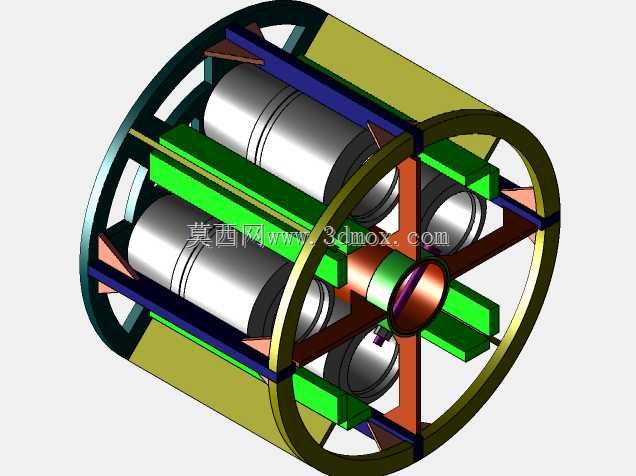

　　这套回转式零件储放结构，主要适配CA6140这类普通卧式车床的工序间零件周转场景，解决轴类、套类半成品在加工工位旁的规整存放问题，避免加工过程中零件磕碰、混料，同时压缩工位旁的物料占用空间，适配机床操作侧的有限作业范围。从结构布局来看，整体采用圆筒形框架作为承载主体，外圈采用环形围边做结构防护，内部通过十字交叉的径向支撑筋将内腔分割为多个独立储料腔，每个腔体内设置平行于筒体轴线的导向隔条，隔条采用耐磨非金属材质嵌装在支撑筋上，既可以对放入的轴套类零件做径向定位，也能避免零件取放时与金属骨架直接摩擦产生划伤。筒体两端的端架采用辐条式镂空结构，在保证整体结构刚性的前提下，尽可能降低自重，端架中心设置同轴的安装轴孔，

　　可直接适配工位旁的立式或卧式回转支架，操作人员只需轻推架体即可转动筒体，将对应储料腔转到取料位置，无需探身到料架深处取件，能有效缩短取料的动作行程，匹配机床加工的操作节拍。设计过程中优先考虑了加工现场的使用需求：首先是安装边界的控制，整体外径控制在400mm以内，轴向长度根据常规车床加工的轴类零件最大长度设定为320mm，放置在机床操作侧的工作台边缘时，不会超出机床的安全防护范围，也不会干涉刀架的横向移动行程；中心安装孔的直径统一为30mm，可直接适配多数工位现有的回转支架轴径，无需额外加工转接件。其次是承载能力的匹配，每根支撑筋的厚度经过受力校核，单腔可承载最大5kg的钢制零件，整体满载重量不超过60kg，转动时的阻尼感适中，

　　不会因为偏重出现自行回转的情况，也不会因为阻力过大导致转动费力。隔条的安装位置经过反复调整，相邻隔条之间的间距可容纳直径20-80mm的轴套类零件，无论是粗加工后的毛坯件还是半精加工后的待磨削工件，都能顺着隔条滑入腔体底部，不会出现卡滞。筒体的外圈围边采用分段式镂空设计，一方面可以减轻整体重量，另一方面操作人员可以透过镂空位置直接观察每个腔体内的零件存量，提前做好补料准备，避免加工过程中出现待料停机的情况。中心位置设置的锥形导向套，是针对细长轴类零件设计的导向结构，放入细长轴时可顺着锥形面滑入对应腔体，避免零件端部磕碰腔体边缘产生毛刺。在实际加工场景中，这类储放料架通常放置在车床的送料侧，按照工序顺序将待加工的毛坯、

　　待二次装夹的半成品分别放在不同的储料腔内，加工完成的零件也可以临时放入空置腔体，待整批加工完成后统一转序，相比传统的平面料盘，这种回转式结构的空间利用率提升了60%以上，零件之间因为相互堆叠产生的磕碰伤率能降低九成以上。结构的加工工艺性也做了充分考量，所有金属骨架零件都采用常见的型材焊接成型，焊接后只需要对安装轴孔、隔条安装槽做简单的铣削加工即可，不需要复杂的曲面加工工序，普通的机加工车间就能完成制作，后期维护时如果隔条出现磨损，只需要松开固定螺丝更换新的隔条即可，不需要整体拆解架体，维护成本很低。端架上的辐条位置特意做了倒角处理，避免操作人员转动架体时被锐边划伤，所有焊接位置都做了打磨清渣处理，不会残留焊渣刮伤零件表面。
