CA6140车床滑块滑阀配套滑线线轴结构

　　在普通卧式车床的进给传动与润滑控制回路中，滑块滑阀是控制油路通断、调节进给量匹配的核心执行部件，本次呈现的结构为CA6140系列车床适配的滑块滑阀组件，配套设计了滑线线轴结构，解决滑阀往复运动过程中控制线缆的排布与防护问题。从实际车间应用场景来看，CA6140作为国内机械加工车间保有量极高的通用车床，其溜板箱内的滑阀组件长期处于往复滑动、油液浸润的工况，原有滑阀的控制线缆多采用外置拖链或简单捆扎方式，在长期往复运动后容易出现线缆磨损、油液侵蚀老化、运动卡滞等问题，直接影响车床进给控制的稳定性，甚至出现进给误动作引发加工废品。这套滑块滑阀结构在设计时，首先针对滑阀的滑动配合面做了公差匹配优化，

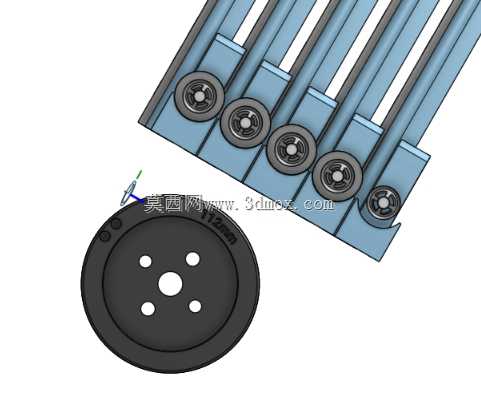

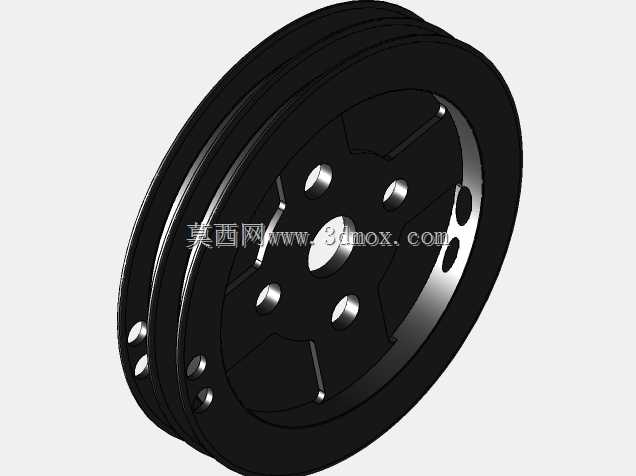

　　滑阀主体与阀腔的配合采用H7/g6间隙配合，既保证往复滑动的顺畅性，又能控制油液泄漏量在允许范围内，滑阀上开设的多组环形节流槽，根据CA6140车床不同进给档位的油液流量需求做了槽宽与深度的匹配，切换档位时油液可以通过对应节流槽平稳进入对应油缸腔室，避免进给切换时的冲击爬行。配套的滑线线轴结构，是本次设计的核心优化点，线轴采用圆盘式结构，中心开设安装通孔，通过螺栓固定在滑阀侧端的安装位上，线轴圆周面做了圆弧过渡处理，避免线缆弯折时出现应力集中，线轴上均匀开设的四个减重安装孔，既降低了滑阀组件的整体运动惯量，减少往复运动时的冲击载荷，又可以作为线缆的固定穿线位，将控制线缆沿线轴圆周有序排布后，随滑阀一同做往复运动时，

　　线缆可以沿线轴做小幅度的转动释放弯折应力，不会出现局部过度弯折的情况。从安装边界来看，滑阀主体的安装尺寸完全匹配CA6140车床溜板箱内的原有阀腔安装位，不需要对原有车床的阀腔结构做任何改造，直接替换原有滑阀即可完成升级，滑线线轴的外圆直径控制在原有阀腔侧端的空余空间范围内，安装后不会与溜板箱内的其他传动齿轮、传动轴发生运动干涉，线轴的轴向厚度经过反复校核，在保证线缆排布空间的前提下，尽可能压缩轴向尺寸，避免占用过多阀腔内部空间。在功能特性上，这套滑块滑阀除了完成原有滑阀的油路切换功能外，配套的滑线线轴可以将控制线缆的使用寿命提升三倍以上，在车间日常三班倒的加工工况下，线缆不会因为长期往复弯折出现线芯断裂的情况，

　　同时线轴采用耐油耐磨的材质设计，长期浸泡在车床润滑油中不会出现材质溶胀、变形的问题，滑阀表面的硬质阳极氧化处理层，硬度达到HV400以上，可以抵抗油液中金属杂质的刮擦，避免滑阀配合面出现拉毛磨损导致的内泄问题。设计过程中，针对滑阀的受力情况做了运动仿真校核，滑阀在最大进给压力下的侧向推力不会导致配合面出现偏磨，滑线线轴随滑阀往复运动时的转动惯量经过配重优化，不会对滑阀的换向灵敏度造成影响，线轴上的线缆固定位采用圆弧包边设计，线缆固定后不会被锐边割伤绝缘层。从实际加工适配的角度，这套结构的所有加工尺寸都采用普通车床、铣床即可完成加工，不需要特殊的加工设备，维修替换时的配件加工门槛低，适合车间日常维护使用，滑阀与线轴的连接采用内六角圆柱头螺栓，沉头孔设计保证螺栓头不会突出线轴表面，避免运动过程中与周边部件发生剐蹭。在油路设计上，滑阀的各油口位置与CA6140原有阀腔的油口完全对齐，安装时不需要调整原有油路的管路连接，替换后即可直接投入使用，滑阀的换向行程与原有滑阀保持一致，不会影响车床原有进给档位的行程开关触发位置，不需要重新调整进给限位。
