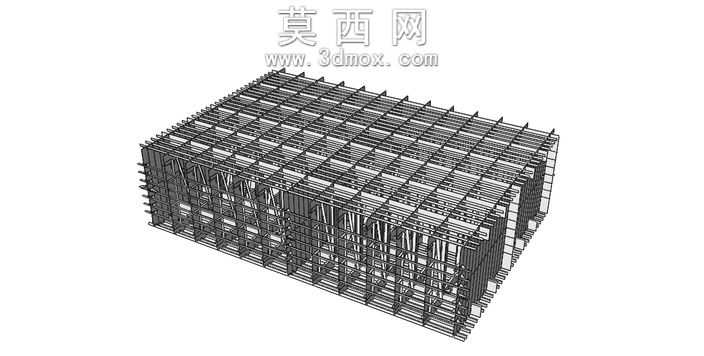

驳船钢筋骨架结构三维设计作品

本作品为驳船主体承载结构的钢筋骨架三维建模成果，建模过程依托三维设计软件完成全参数化搭建，首先依据驳船的舱体尺寸、承载荷载要求确定整体配筋的排布逻辑，先勾勒出驳船长方体舱段的外轮廓基准线，以此为基准逐层搭建纵向主受力筋、横向箍筋以及内部斜向支撑筋的排布路径。建模过程中严格遵循船体结构的受力传导逻辑，纵向主筋沿驳船船长方向连续排布，保证船体纵向抗弯强度，横向箍筋按照等间距规则环绕纵向主筋布置，形成稳定的环形约束结构，避免主筋在受力过程中发生移位，内部的斜向支撑筋则按照桁架受力原理交叉布置，连接上下层与左右侧的钢筋网片，大幅提升整体骨架的抗扭、抗剪性能。材质设置上，为所有钢筋构件赋予了热轧带肋钢筋的金属材质，调整材质的漫反射、粗糙度参数还原钢筋表面的氧化层质感，同时通过线框渲染与实体渲染结合的展示方式，清晰呈现每一根钢筋的排布位置、连接节点与穿插关系，避免实体渲染下内部结构被遮挡的问题。结构设计层面，充分考虑驳船作为内河或港口平底载货船舶的使用场景，骨架底部的钢筋排布密度高于侧部与顶部，匹配驳船底部承受货物竖向荷载、水面浮力反力的受力特点，边角位置的钢筋做了弯折收头处理，符合工程施工中的配筋构造要求，所有钢筋的交叉位置都预留了对应的连接节点，还原实际工程中绑扎或焊接的连接逻辑。设计思路上摒弃了冗余的装饰性构件，完全围绕结构受力合理性展开建模，每一处钢筋的直径、间距、排布方向都对应实际船舶配筋的工程规范，既可以作为船舶结构设计的教学演示模型，帮助学习者直观理解驳船配筋的空间构造，也可以作为后续混凝土船体浇筑施工的三维交底参考，通过可旋转、可剖切的三维视角，让施工人员清晰掌握不同位置的钢筋排布顺序，避免施工过程中出现钢筋错位、漏筋的问题，整体模型布线规整，所有构件的几何参数都可编辑调整，能够适配不同尺寸规格的驳船配筋设计需求，在渲染表现上采用了均匀的环境光设置，避免强阴影遮挡钢筋节点，让整个骨架的网格状结构清晰呈现，完整展现驳船钢筋骨架的空间受力体系。
