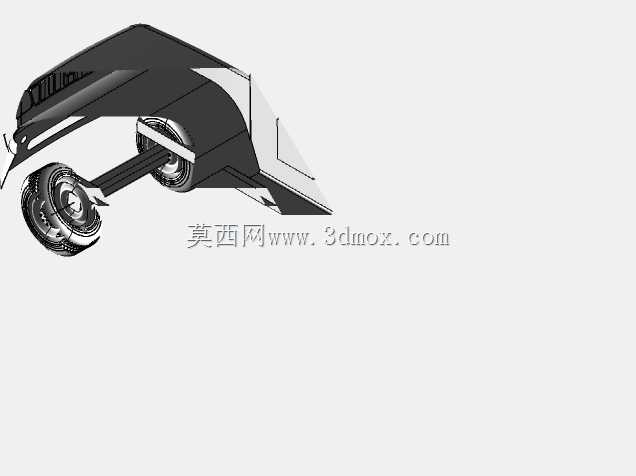

带轮边结构的车辆后桥悬挂总成

　　这套三维结构还原的是商用车非断开式驱动后桥带轮边减速的悬挂段结构，日常在重型载货车辆、工程作业车辆的底盘上随处可见，主要承担承载车身载荷、传递动力至车轮、缓冲路面冲击的核心作用，是车辆底盘行驶系统的核心组成部分。从结构设计逻辑来看，整体采用桥壳与半轴套管一体化的刚性布局，桥壳中段预留主减速器安装接口，两侧延伸的半轴套管通过过盈压装配合止口定位，保证轮距尺寸的一致性，避免长期重载下出现套管移位的问题。轮边部分集成了轮边减速行星机构的安装位，轮毂通过两套圆锥滚子轴承支撑在半轴套管端部，轴承预紧间隙可通过轴头螺母调整，适配不同载荷下的轴承游隙需求，保证车轮转动的平顺性，避免高速行驶下出现轮毂摆振。制动底板固定在半轴套管的法兰端面上，

　　预留了制动气室、制动凸轮轴的安装孔位，可匹配鼓式制动结构，满足重载车辆的制动扭矩需求。悬挂部分的钢板弹簧安装座直接焊接在桥壳本体上，座面加工有定位凸台，与钢板弹簧中心孔配合定位，骑马螺栓的穿孔位置对称分布在安装座两侧，保证钢板弹簧受力均匀，避免出现偏载导致的钢板断裂问题。设计过程中优先考虑了安装边界的适配性，轮距参数匹配常规重型商用车的轮距要求，桥壳截面高度满足满载弯曲强度需求，半轴的花键参数与轮边太阳轮、主减速器输出法兰完全匹配，传动过程中不会出现花键松旷的问题。从实际应用场景出发，这套结构可直接用于整车底盘的总装布局校核，在三维装配环境中可验证车轮跳动时与车架、货箱、轮罩的间隙是否符合要求，避免实车装配时出现运动干涉；

　　也可用于车桥部件的受力仿真分析，提取桥壳在满载冲击、最大扭矩输出工况下的应力分布，优化桥壳壁厚分布，在保证强度的前提下降低整体重量。轮边的轮毂螺栓孔分布圆直径符合标准重载车轮的安装尺寸，可直接匹配标准规格的钢制车轮，无需额外设计转接结构，降低零部件的采购与制造成本。半轴采用全浮式设计，半轴仅传递扭矩，不承受车身载荷，即便半轴出现断裂，车轮依然可以通过桥壳支撑，不会出现车轮脱落的安全隐患，这也是重载车辆普遍采用全浮式半轴结构的核心原因。设计时还预留了ABS轮速传感器的安装孔位，位于制动底板靠近轮毂齿圈的位置，可匹配常规的磁电式轮速传感器，满足车辆的防抱死制动系统安装需求，不需要额外对桥壳进行打孔改装。

　　桥壳上方预留了减震器下安装支架的焊接位置，支架孔位与主流商用车减震器的下端吊耳尺寸匹配，可直接安装筒式减震器，配合钢板弹簧衰减路面带来的振动，提升行驶的平顺性。在实际建模过程中，所有配合面都保留了合理的装配间隙，比如轴承与轴颈的配合公差、油封与半轴套管的配合尺寸都按照机械设计手册的推荐值设定，导入装配环境后可直接生成工程图，用于指导零部件的加工与装配。这套结构没有冗余的设计特征，所有几何特征都对应实际的加工工艺，比如桥壳的焊接位置都预留了焊接坡口，铸造部件都设置了合理的拔模斜度与铸造圆角，避免出现加工工艺无法实现的结构，完全符合实际生产的设计要求。
