机动车挡风玻璃雨刮臂结构设计

　　在机动车行驶安全相关的外饰功能件设计中，雨刮臂是连接雨刮驱动输出轴与雨刮片的核心承载构件，其结构合理性直接决定雨天、扬尘等低能见度工况下挡风玻璃的刮拭清洁效果，影响驾驶员前方视野清晰度。不同于常规外露装饰件，雨刮臂长期暴露在车外环境，需要耐受高低温交变、紫外线老化、雨水腐蚀以及高速行驶带来的气流冲击，同时还要传递驱动端的往复摆动力矩，保证雨刮片在整个刮拭行程内均匀贴合玻璃曲面，不会出现局部漏刮、跳动、异响等问题。

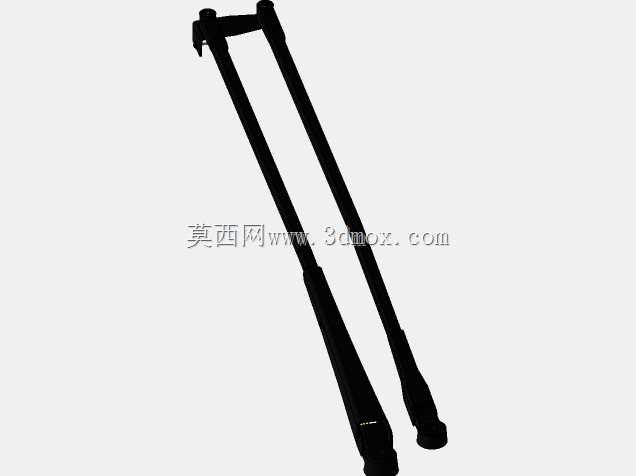

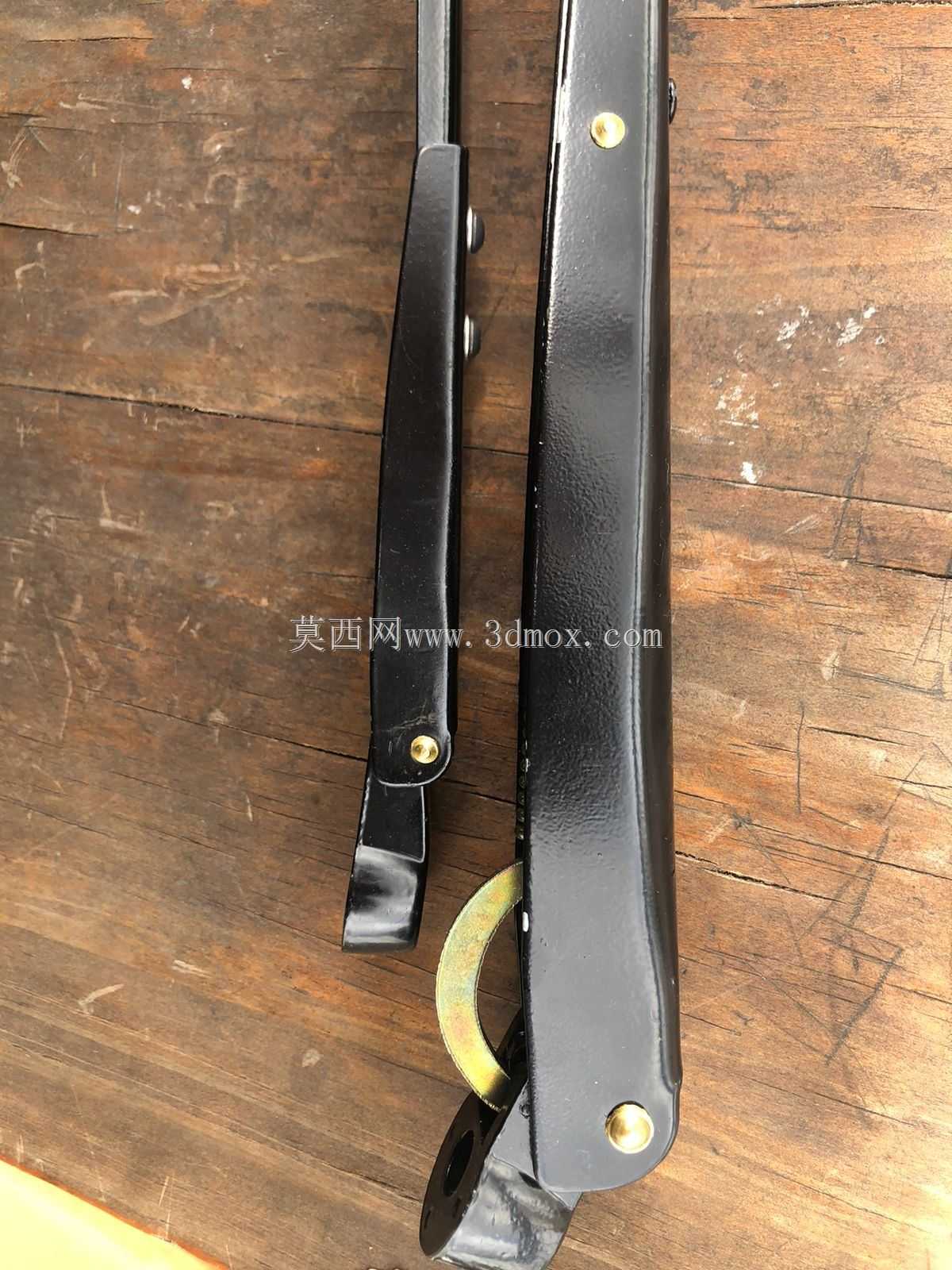

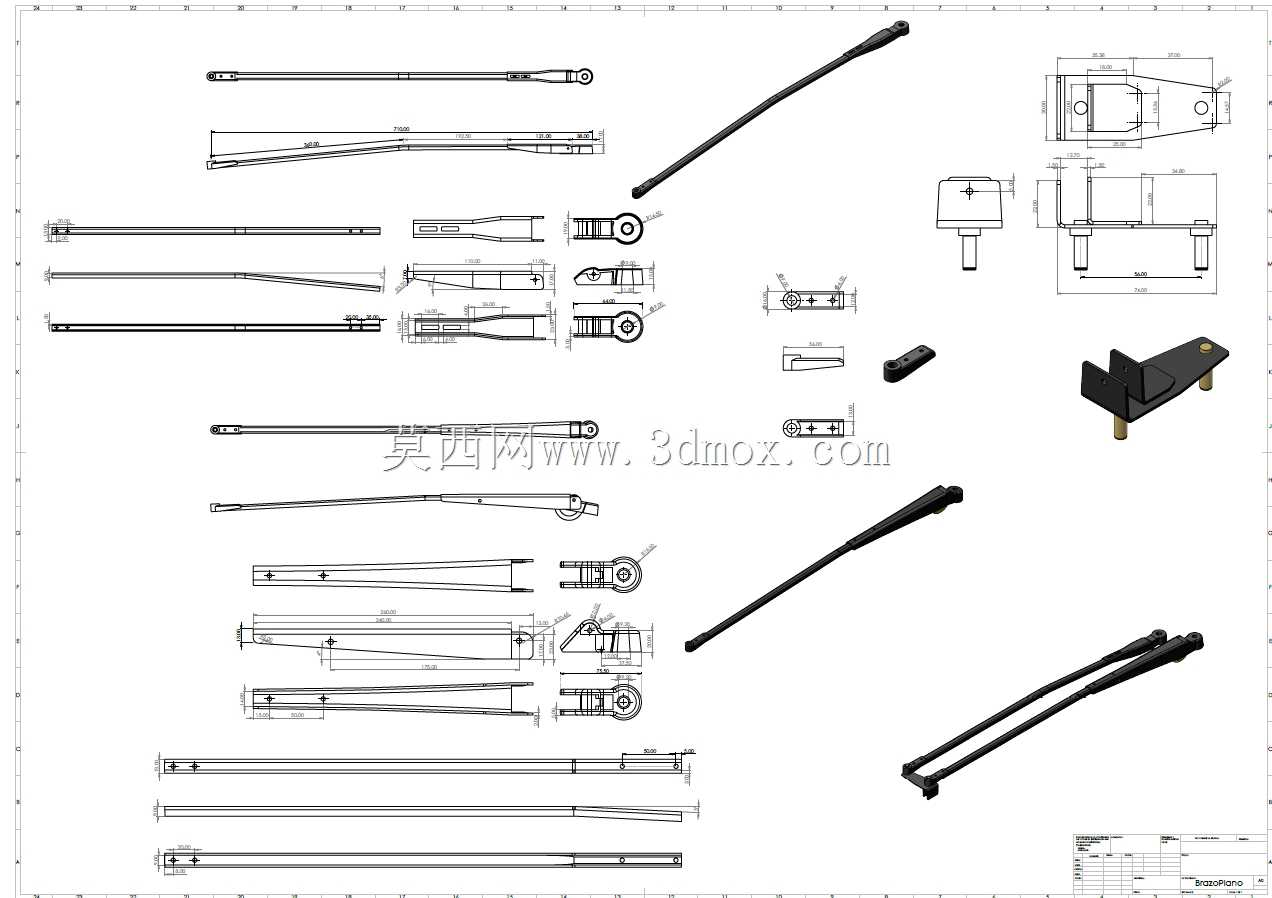

　　从结构设计逻辑来看，这套雨刮臂采用分段式铰接布局，靠近安装基座的臂段为刚性主承载段，采用冷压成型的金属板材弯折成型，截面设计为带加强筋的U型结构，在控制整体重量的前提下提升截面抗弯模量，避免雨刮臂在高速刮动时出现过大的弹性形变导致刮片压力分布不均。靠近雨刮片连接端的臂段设置了预紧弹簧结构，安装后弹簧会产生恒定的下压力，将雨刮片紧紧压在挡风玻璃外表面，这个压力值的匹配需要结合玻璃曲率、刮片长度、车辆最高行驶车速综合计算，压力过小会导致高速行驶时气流将刮片吹起出现漏刮，压力过大则会加剧刮片胶条磨损，增大驱动电机的负载扭矩。

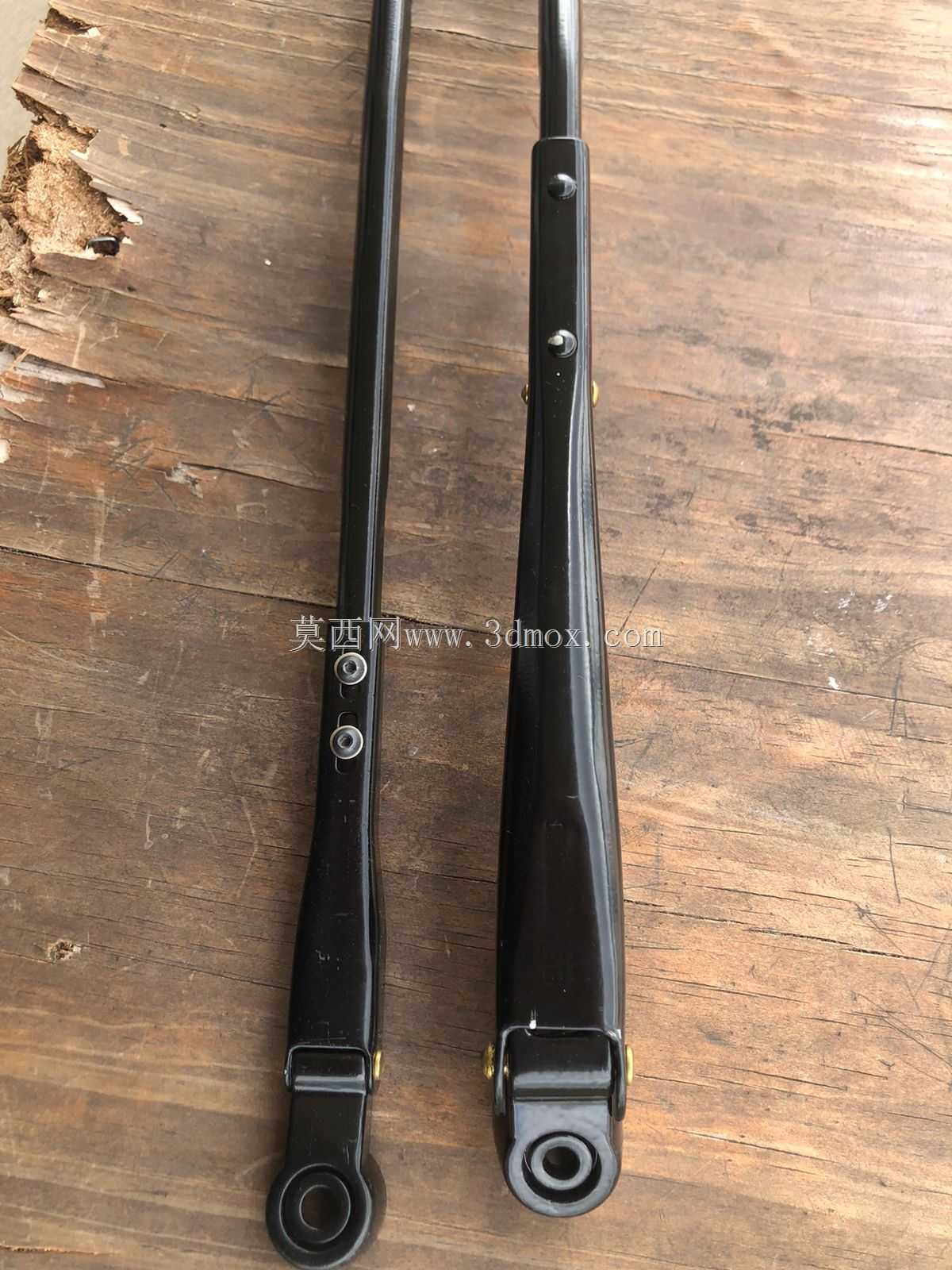

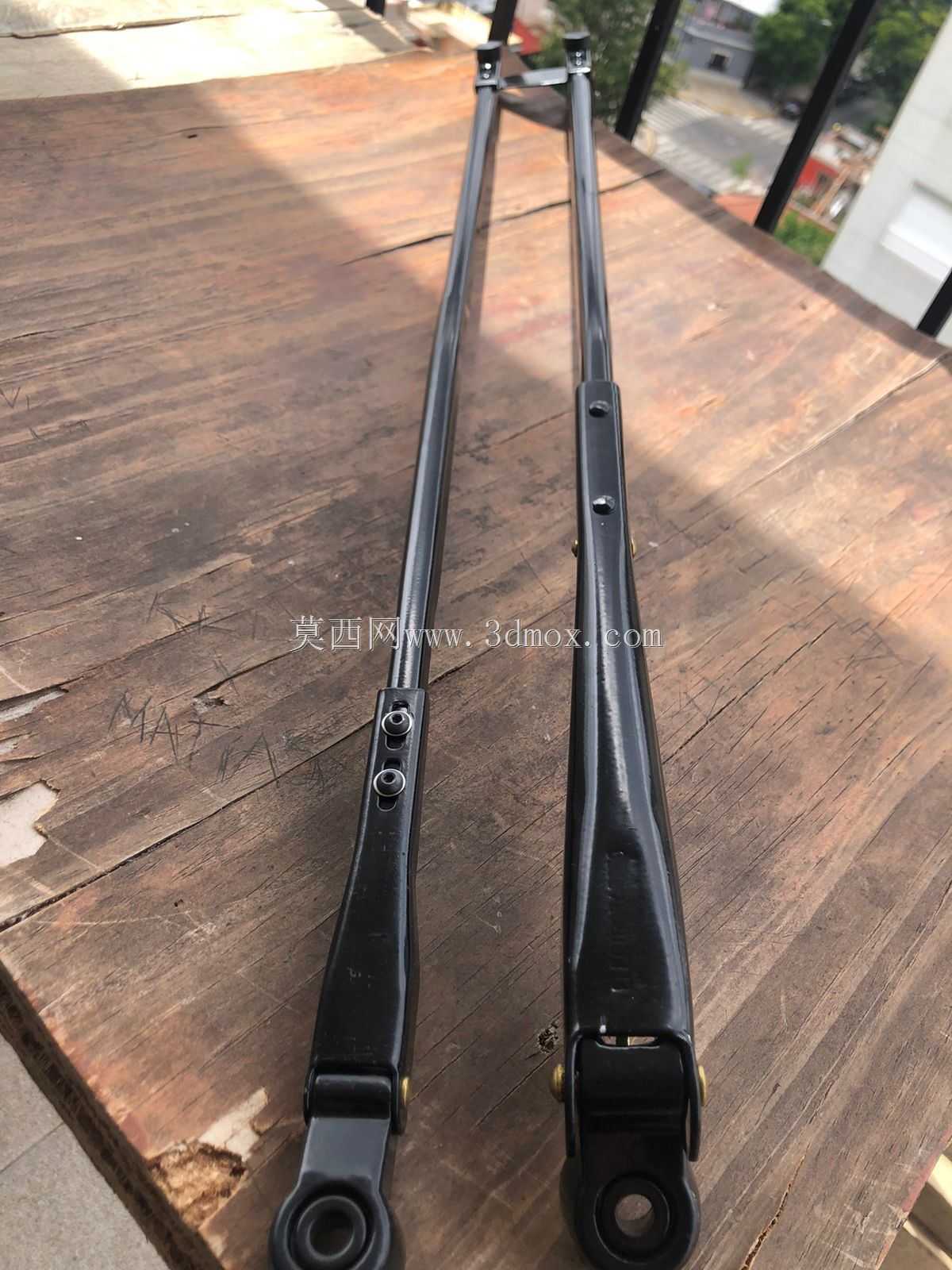

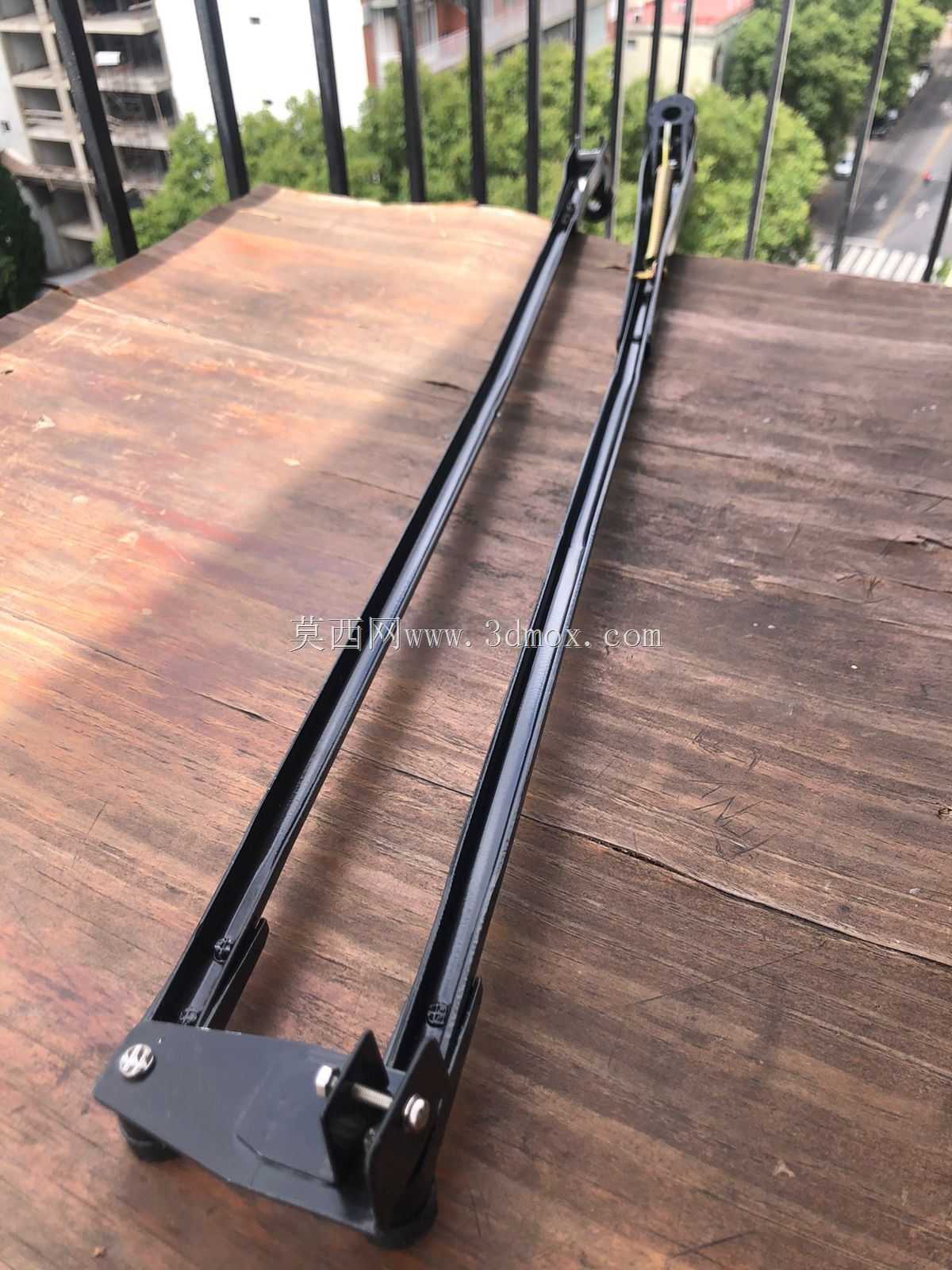

　　安装端的结构设计充分考虑了整车装配的通用性与维护便捷性，基座位置设置了与雨刮驱动轴花键匹配的连接孔，配合锁紧螺母即可完成轴向固定，花键连接的方式可以保证雨刮臂与驱动轴的周向定位精度，避免长期往复摆动出现连接松旷、摆角偏差的问题。铰接位置的销轴采用不锈钢材质，配合耐磨衬套降低转动副的磨损量，衬套的选型兼顾了耐候性与低摩擦系数，避免低温环境下铰接位置卡滞导致雨刮工作失效。

　　从安装边界来看，雨刮臂在静止停放状态下的收纳位置需要匹配车辆前围盖板的避让空间，避免臂体与引擎盖、前围装饰板产生运动干涉，整个摆臂的摆动行程覆盖挡风玻璃的主视野区域，刮拭角度经过校核可以保证驾驶员正前方视野区域的刮净率满足整车安全标准要求。臂体的外形轮廓做了流线型优化，降低高速行驶时的风阻系数，同时减少气流在臂体位置产生的涡流，避免高速工况下刮片出现上浮抖动。

　　在细节结构处理上，臂体表面采用电泳加喷塑的多层防腐处理工艺，能够抵御道路盐雾、洗车清洁剂、紫外线的长期侵蚀，避免出现锈蚀、涂层脱落的问题。雨刮片连接端采用快拆式卡扣结构，后期更换雨刮片时不需要额外工具，按压卡扣即可完成刮片的拆卸与装配，降低后期维护的操作难度。铰接位置的弹簧做了封闭防护处理，避免泥沙、灰尘进入弹簧腔体导致弹簧卡滞、锈蚀，保证预紧力长期稳定。

　　实际装车应用中，这套雨刮臂结构可以适配多种曲率的乘用车挡风玻璃，通过调整主臂段的长度、铰接点位置以及弹簧预紧力，就能匹配不同尺寸规格的雨刮片，覆盖不同级别车型的配置需求。在刮拭过程中，铰接结构可以随玻璃曲面的弧度变化自动调整臂体的角度，保证刮片整个长度方向上的胶条都能垂直贴合玻璃表面，不会出现胶条翻边、局部压力过大导致的刮痕问题。针对低温积雪工况，臂体的结构强度经过校核，可以承受积雪覆盖带来的额外载荷，不会出现臂体永久变形的问题，同时预紧弹簧的刚度匹配也考虑了低温下橡胶刮片硬度升高的特性，保证低温环境下依然能提供足够的贴合压力，避免刮拭过程中出现水膜残留。
