斯巴鲁车型短款燃油加注接口结构设计

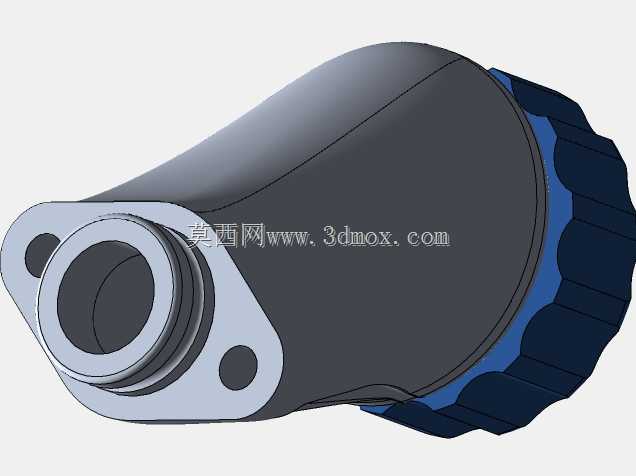

　　在整车燃油供给系统的外围部件设计中，加注接口是连接外部加油枪与车载油箱的核心过渡部件，其结构合理性直接影响加油效率、密封可靠性以及整车装配的适配性，这款短结构的加注接口，主要适配斯巴鲁系列车型的紧凑布局油箱加注场景，针对原有长接口在特定改装、紧凑舱位布置中存在的干涉问题做了定向优化。从实际装车场景来看，这类短油加注口多用于横置油箱布局的车型，或是针对赛事改装、后置油箱布局的定制化车型，能够在有限的车身侧围内部空间里完成加油管路的对接，避免长接口带来的管路弯折风险，同时减少加注过程中燃油在管路内的残留量，降低夏季高温环境下燃油蒸气溢出的概率。从功能特性上看，接口前端的法兰安装面采用了两孔定位结构，安装面的平面度控制在0.1mm以内，

　　能够配合耐油橡胶密封垫实现端面静密封，避免车辆行驶过程中因车身振动出现的燃油渗漏问题；接口的通径尺寸匹配常规民用加油枪的出油口径，加注过程中能够保证燃油顺畅流入油箱，同时接口内部做了倒角过渡，不会出现加油枪插入卡滞的问题；尾部的防滑滚花结构采用了多道环形齿设计，既能够提升橡胶燃油管套接后的抱紧力，也方便装配工人在无专用工装的情况下完成管路插接操作，滚花的齿深控制在0.8mm，既不会割伤橡胶油管内壁，也能保证足够的摩擦阻力，避免车辆颠簸时油管脱落。设计过程中，首先要考虑的是安装边界的约束，这款短接口的整体轴向长度比常规加注口缩短了近三分之一，在设计时需要反复校核接口与车身侧围外板、翼子板内部加强筋、油箱加注弯管之间的间隙，

　　保证在车身极限扭转、悬架跳动到最大行程时，接口不会与周边部件发生硬接触，同时要预留出至少10mm的装配操作空间，方便工人在总装线上快速完成螺栓紧固与油管插接。外形设计上，主体的过渡段采用了渐变的曲面结构，而非生硬的直角转折，一方面能够降低燃油加注时的流动阻力，减少加油过程中的跳枪频次，另一方面曲面结构的刚性比等径直管更高，能够承受油管插接时的轴向推力，不会出现接口变形的问题；接口的壁厚设计兼顾了强度与轻量化要求，主体壁厚2.5mm，安装法兰位置局部加厚到4mm，既能够承受安装螺栓的预紧力，也不会过多增加部件重量。在实际选型匹配时，需要注意接口的安装孔位间距要与车身侧围的预留安装点完全对齐，法兰面的朝向要与加油口外盖的开启角度匹配，

　　保证加油枪能够顺利插入，同时尾部的滚花段外径要与配套的耐油橡胶油管内径匹配，过盈量控制在1-1.5mm之间，配合卡箍紧固后能够承受0.3MPa的静压无渗漏。这类短结构加注口相比常规长接口，在紧凑布局车型上的适配性更强，尤其是在改装场景中，能够省去切割原有长管路的工序，直接对接缩短后的燃油管路，减少管路接头数量，降低整个燃油系统的渗漏风险。设计时还需要考虑燃油的相容性，部件整体采用耐燃油腐蚀的改性材料制作，能够长期耐受汽油、乙醇汽油的浸泡，不会出现材料溶胀、开裂的问题，同时材料的耐温范围覆盖-40℃到120℃，能够适应不同地域的极端使用环境，无论是北方冬季的低温环境，还是南方夏季暴晒后的高温工况，接口的尺寸稳定性都能保持在设计公差范围内，不会因温度变形导致密封失效。
