多接口法兰连接蒸汽喷射器结构设计

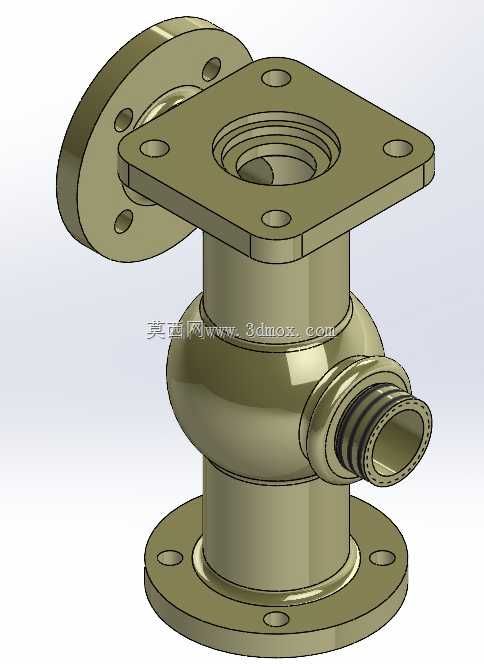

　　这款蒸汽喷射器本体是工业热力系统、真空获取系统、流体混合输送场景中的核心承压部件，日常在化工精馏真空机组、供热系统蒸汽引射装置、锅炉给水除氧设备、食品加工蒸汽换热单元中都能见到这类结构的应用，主要依靠高压蒸汽通过内部缩放流道形成的负压，完成低压流体抽吸、两股流体混合升压、介质定向输送的功能，没有运动传动部件，运行可靠性远高于同参数的机械式增压抽吸设备。从结构设计逻辑来看，整个本体采用三段式组合结构，上下两端为圆形法兰接口，分别对应高压蒸汽入口与混合流体出口，侧方带外螺纹结构的接口为被引射流体入口，顶部方形法兰用于安装喷嘴组件、调节芯件或者检修端盖，不同接口的连接形式完全匹配工业管路的常规安装规范：圆形法兰采用突面密封结构，

　　均布螺栓孔的孔距、密封面宽度符合中低压管路法兰的通用尺寸要求，安装时不需要额外加工过渡连接件，可直接与同压力等级的管路法兰配对；侧方外螺纹接口采用管螺纹标准，可直接拧入带内螺纹的低压流体管路，或者搭配活接螺母实现快速拆装，适合频繁检修的工况场景。整体外形的安装边界需要重点关注：顶部方形法兰的对角螺栓孔距大于上下圆形法兰的外径，安装时要预留足够的螺栓操作空间，侧方螺纹接口的伸出长度要避开周边管路、支架的干涉位置，本体中段的球形膨大腔是流体混合的核心区域，这个腔体的曲率经过流场优化，高压蒸汽从顶部或者下端入口进入后，在喷嘴处加速形成超音速射流，在腔体内形成低压区将侧方进入的流体卷吸进来，两股介质在球形腔内完成动量交换与能量传递后，

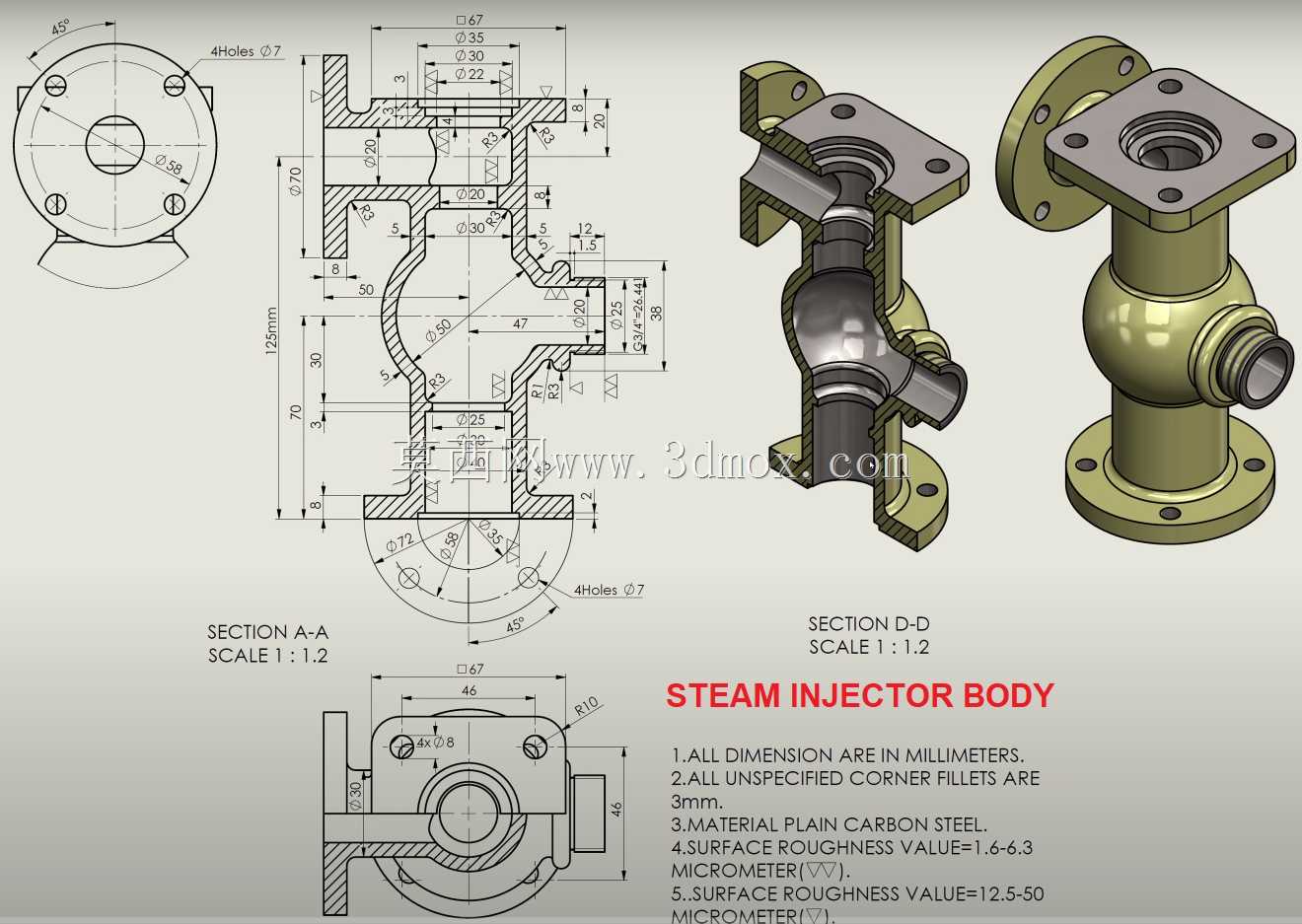

　　从另一端的法兰接口稳定输出，腔体的圆滑过渡设计可以避免流体直角转向产生的局部阻力损失，也能减少高速流体对壁面的冲蚀，延长部件的使用寿命。设计过程中需要重点控制几个关键尺寸的公差：各个法兰端面的平面度直接影响密封性能，安装时如果法兰面倾斜，会导致垫片受压不均出现泄漏；各接口的同轴度偏差会导致内部流道错位，打乱预设的流场分布，大幅降低喷射效率，严重时甚至会出现工作流体倒灌入低压侧管路的故障；侧方螺纹接口的轴线与本体主轴线的空间夹角、相交位置精度，会直接影响被引射流体的进入角度，不合理的角度会让两股流体对冲产生额外的能量损耗。从壁厚设计来看，承压壳体的壁厚根据常用的1.6MPa工作压力等级计算，同时预留了足够的腐蚀裕量，适配饱和蒸汽、

　　低压冷凝水、部分无强腐蚀性工艺气体的输送场景，各个法兰与筒体的连接位置都做了圆弧过渡，减少焊接或者铸造过程中的应力集中，避免长期承压运行出现裂纹。在实际设备选型配套时，这款结构的喷射器可以根据不同工况调整内部喷嘴的通径、混合腔的长度，不需要改动外部的安装接口尺寸，就能适配不同的引射流量、输出压力要求，外部安装尺寸的标准化可以大幅降低现场管路改造的工作量，替换老旧部件时可以直接对位安装，不需要重新调整管路支架与连接管线。日常运维中，这类结构的喷射器故障点多集中在密封面泄漏、喷嘴堵塞两个方面，顶部方形法兰的设计可以在不拆解整个本体管路的情况下，拆开端盖直接检查、清理内部喷嘴，大幅缩短检修停机时间，这也是多接口分体法兰结构相比一体焊接结构的核心优势。
