CA6140车床配套齿轮箱传动结构

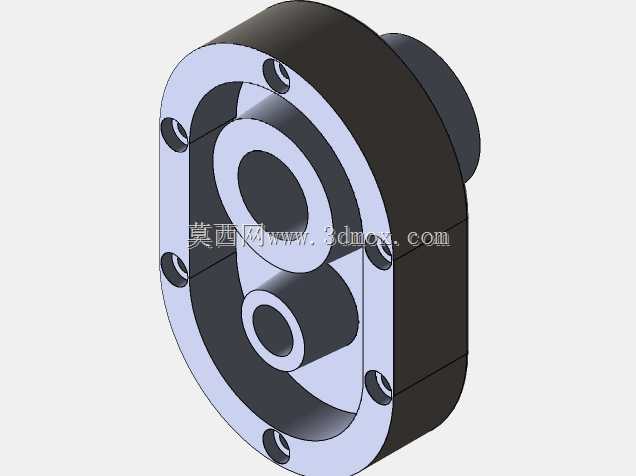

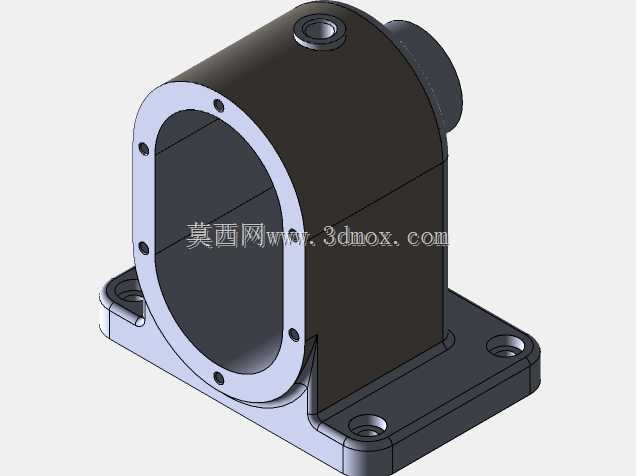

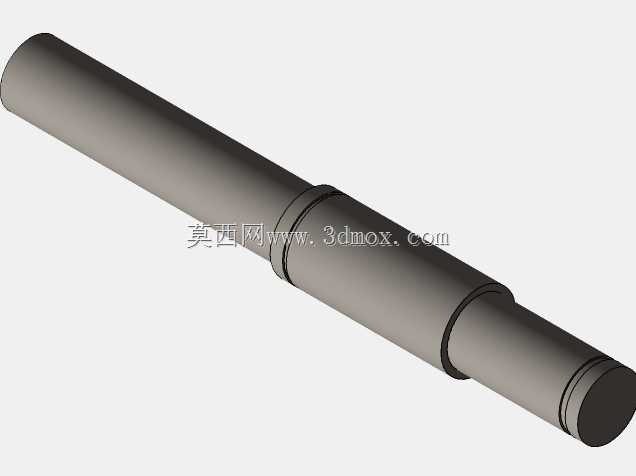

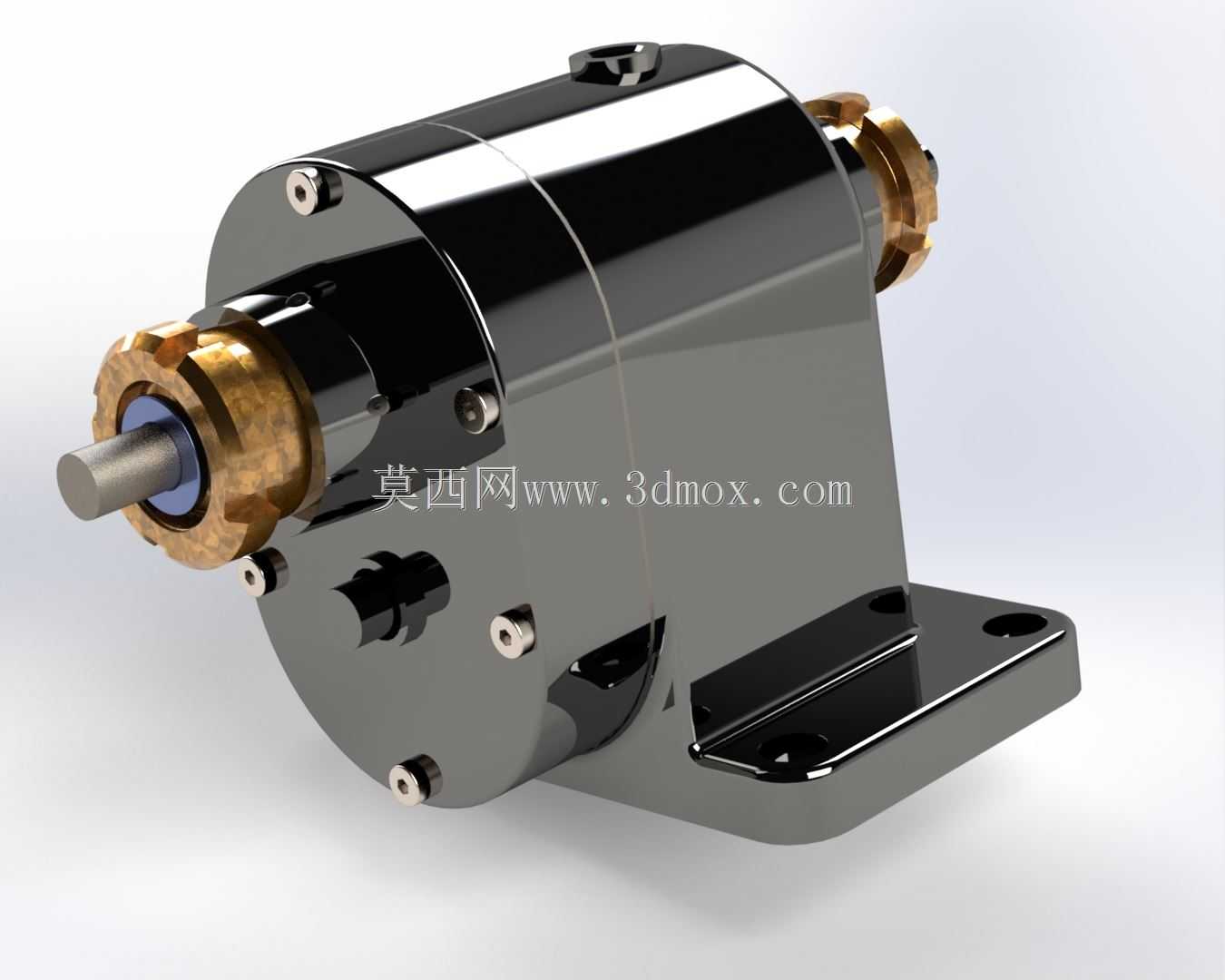

　　这款齿轮箱是普通卧式车床主轴传动系统的核心配套部件，主要适配CA6140系列普通车床的主运动传动链路，承担主轴转速切换、扭矩传递的核心功能，在车床的切削加工作业中，负责将电机输出的恒定转速，通过不同齿数齿轮的啮合组合，转换为主轴适配不同加工工序的多档位转速，满足车削外圆、端面、螺纹、内孔等不同工序下的切削线速度要求。从结构设计来看，箱体采用一体式铸铁壳体结构，底部设置带安装孔的支撑脚，安装孔位的中心距完全匹配CA6140车床床头箱的安装基准面，安装时可直接通过螺栓固定在床身的床头安装位，输入轴端通过联轴器与主电机输出轴对接，输出轴端通过花键结构与车床主轴组件连接，传动链路的同轴度公差控制在0.02mm以内，

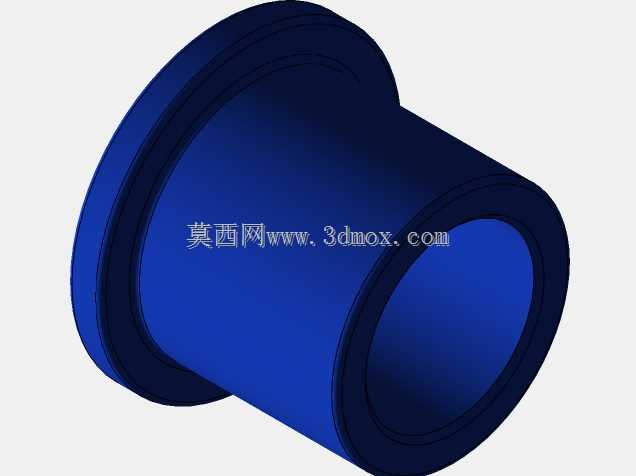

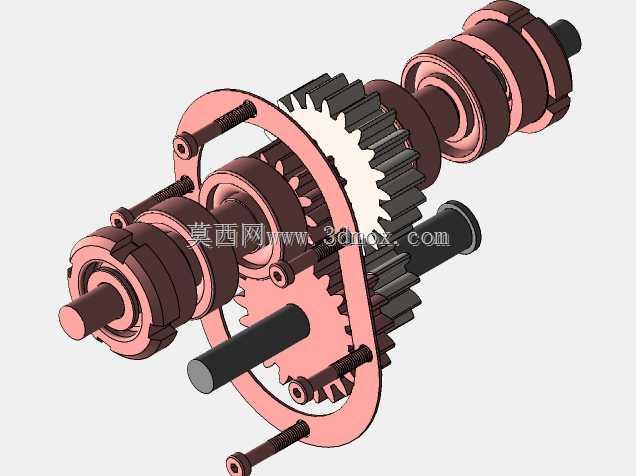

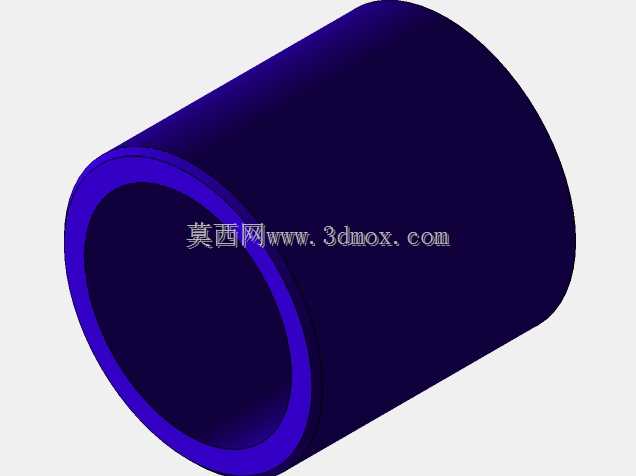

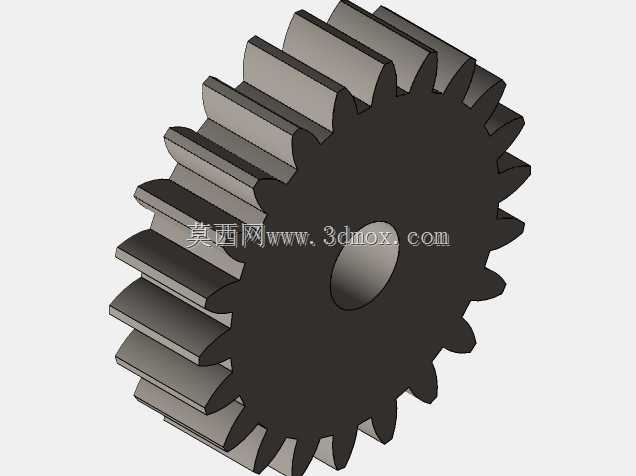

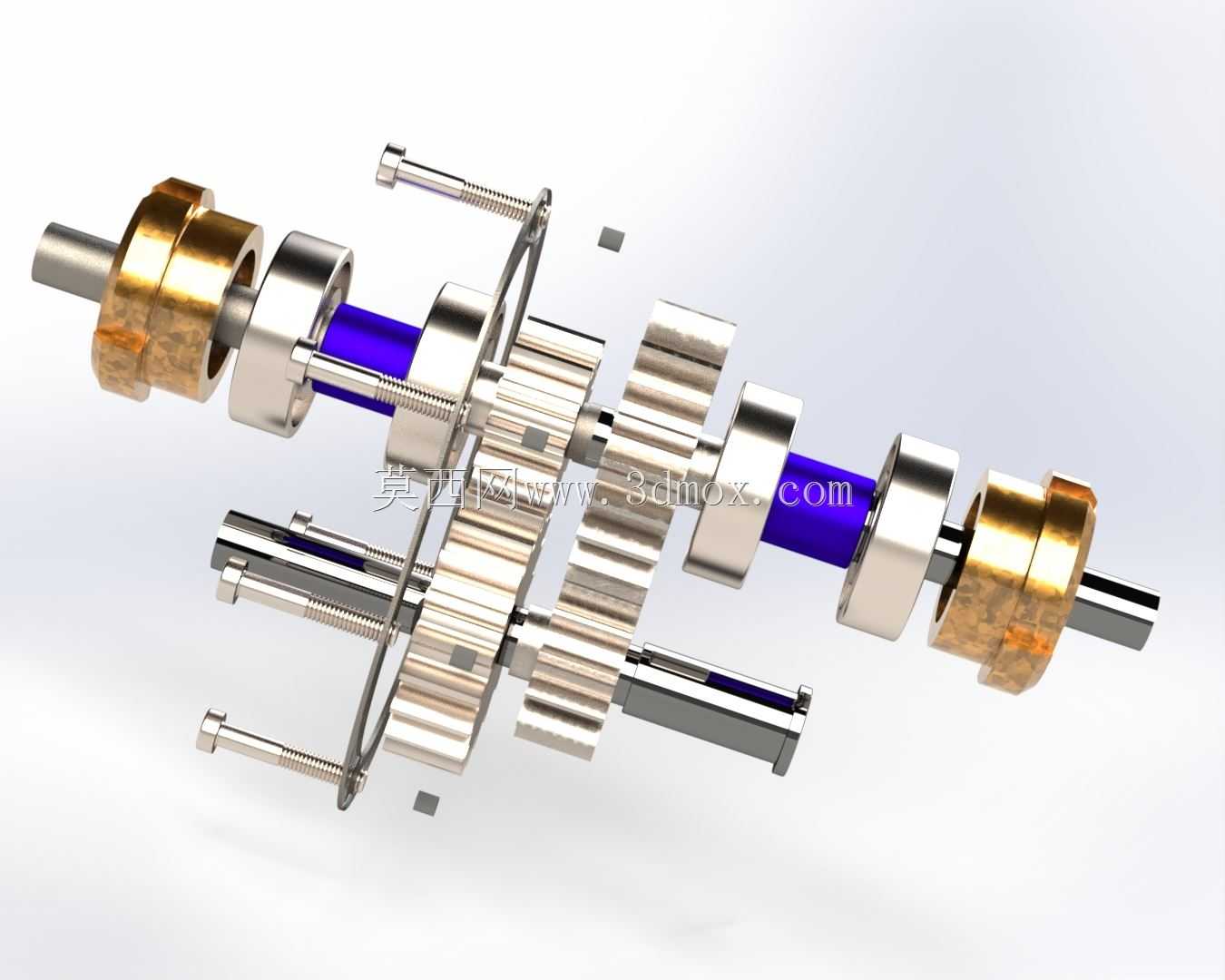

　　避免高速运转时出现轴系窜动、异响问题。箱体内部的齿轮组采用变位齿轮设计，针对车床重切削工况下的大扭矩传递需求，对齿面进行了硬化处理，齿部啮合间隙控制在合理范围，既保证传动精度，又避免热胀冷缩导致的卡滞问题。输入输出轴端采用铜质轴套配合密封结构，既可以对转动轴起到径向支撑作用，又能防止箱体内部的润滑油泄漏，同时阻挡外部切削液、金属切屑进入箱体内部磨损齿轮。在实际应用场景中，这款齿轮箱可覆盖CA6140车床从低速大扭矩粗车到高速精车的全转速区间需求，低速档位可传递足够大的扭矩，满足硬质合金刀具对45号钢等常见工件材料的大切深粗加工需求，高速档位可满足精车时的高转速要求，保证工件表面的加工粗糙度达到设计要求。

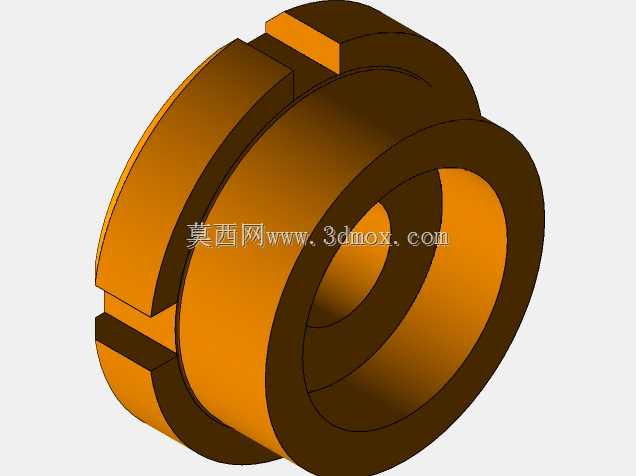

　　设计过程中充分考虑了日常维护的便利性，箱体顶部设置注油孔，底部设置放油螺塞，可定期更换箱体内的润滑油，箱体侧面的端盖通过内六角螺栓固定，拆卸后可直接检查内部齿轮的磨损情况，无需整体拆解箱体即可完成常规的维护保养操作。轴端的锁紧螺母采用铜质材质，既可以对轴上的齿轮、轴承进行轴向定位，又能在检修时方便拆卸，避免反复拆装导致的螺纹滑牙问题。箱体的外形轮廓充分考虑了车床床头部分的安装空间边界，整体宽度、高度尺寸与原车床的安装腔体完全适配，替换安装时无需对床身结构进行二次加工，可直接实现同型号部件的替换适配。传动齿轮的模数、齿数配比经过严格的传动比计算，各档位的转速递差符合普通车床的加工工艺要求，不会出现转速档位断层导致的切削参数无法匹配的问题，同时齿轮的啮合重合度满足连续传动要求，运转过程中传动平稳，可有效降低切削过程中的振动，提升工件的加工质量。
