金属型材斜角裁切专用加工设备结构

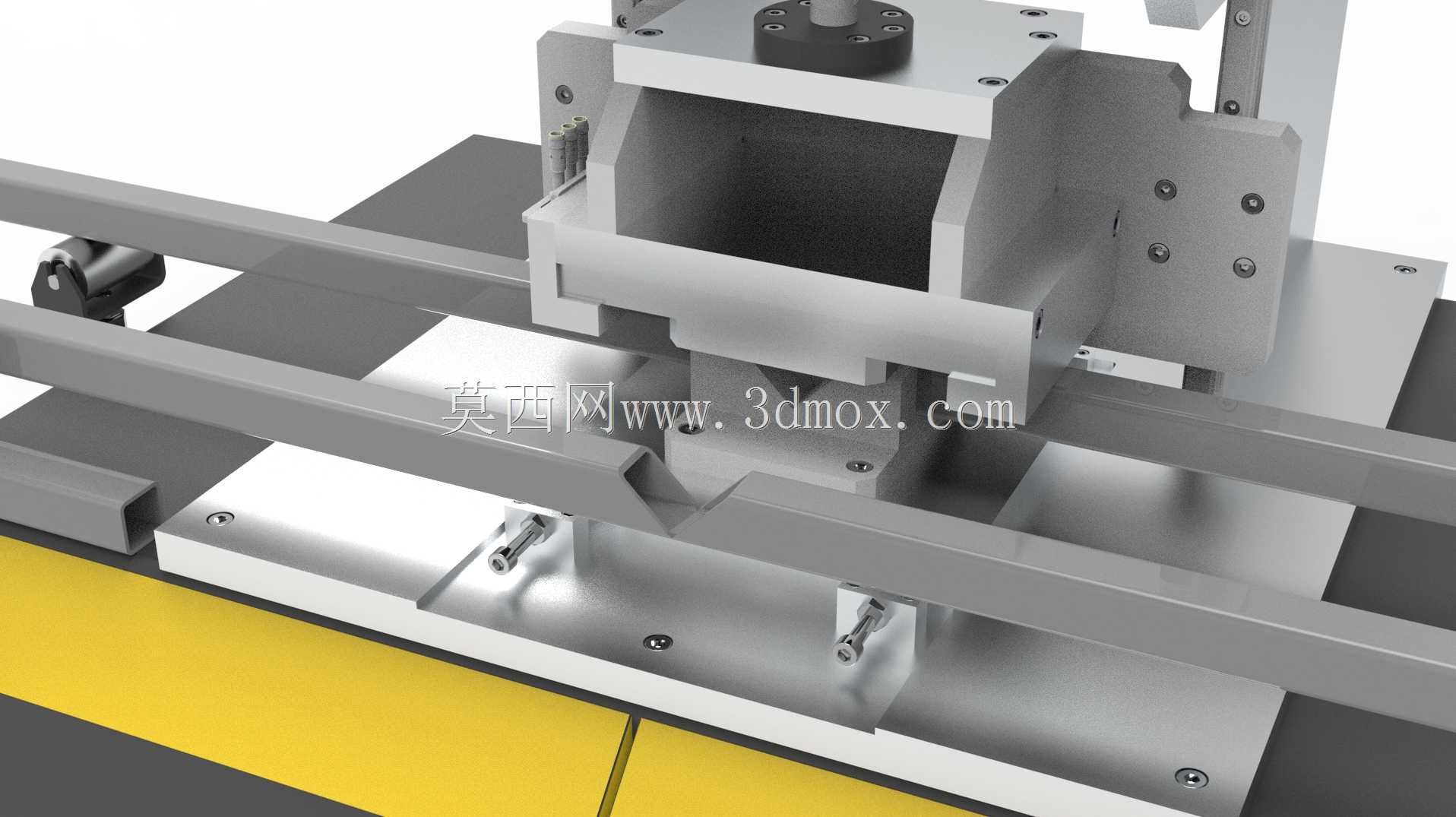

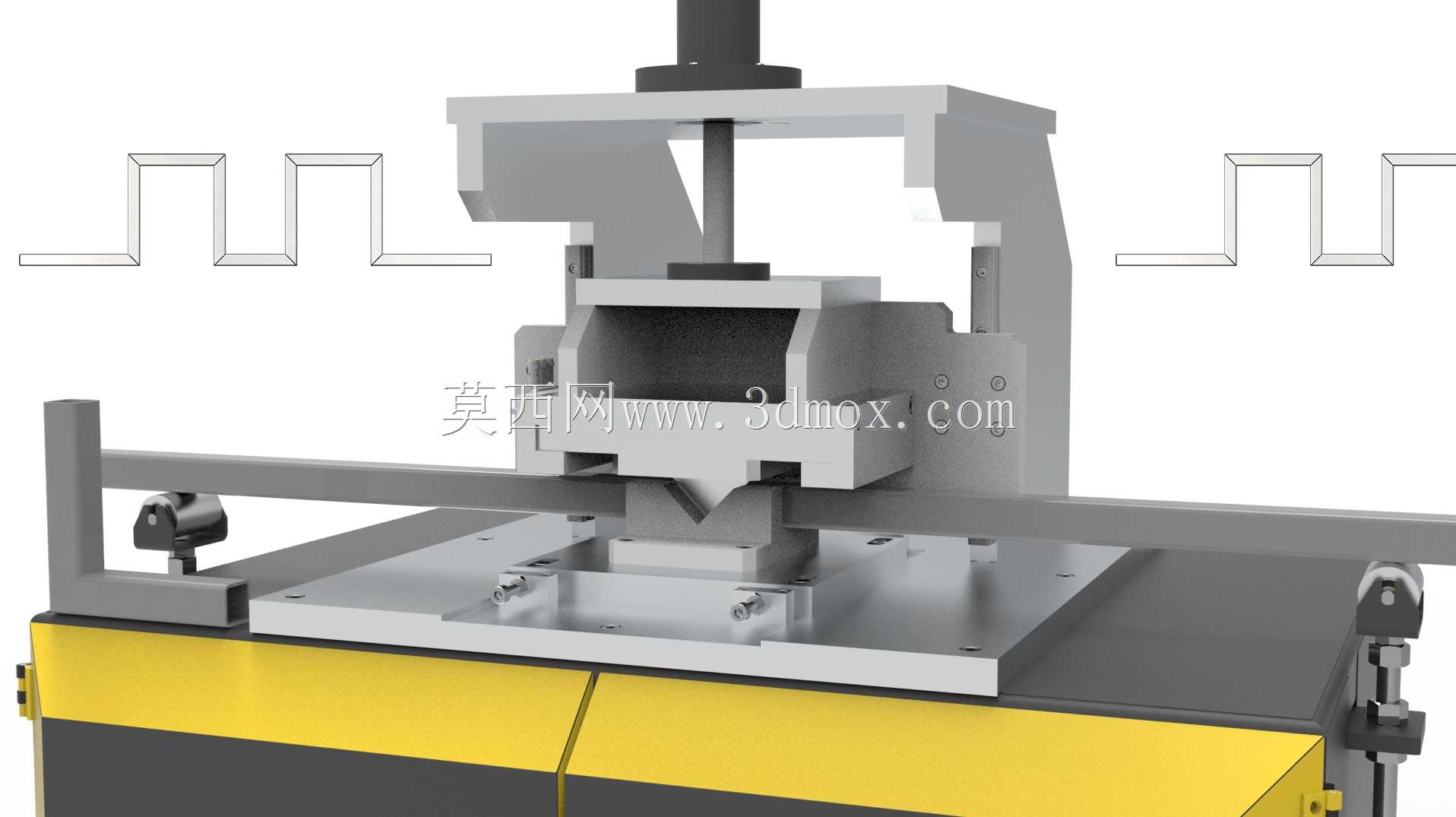

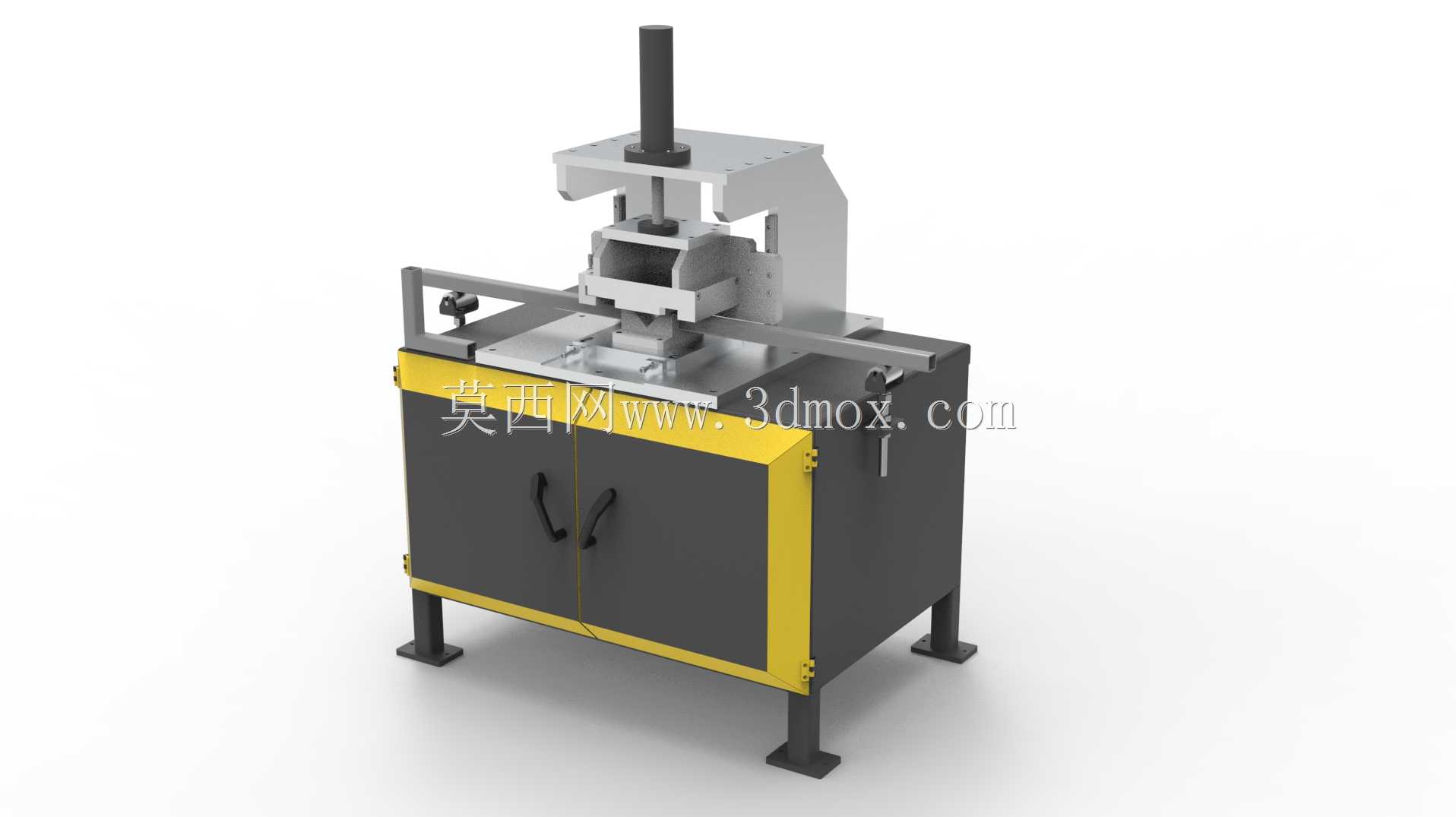

　　在门窗型材加工、钢结构预制件生产、装饰金属条料裁切的车间场景里，这类斜角裁切设备是批量处理型材定长斜切工序的核心工位装备，区别于普通砂轮切割机的飞边毛刺、锯片损耗快的问题，该设备采用冲压式裁切结构，针对矩形管、C型槽、角铁等常见长条型材的45度及固定斜角拼接需求设计，能直接在工位上完成无屑裁切，切口平整无二次打磨余量，适配家装门窗框45度拼角、货架斜支撑裁切、金属装饰线条定角切断的高频加工需求。设备整体采用立式开式机架结构，上部冲压驱动单元安装在机架顶部的安装平台上，驱动轴垂直向下连接裁切刀模，刀模角度根据常用斜角需求做了固定倾角设计，裁切刃口采用斜口剪切原理，相比平口裁切能降低30%左右的冲裁力，减少型材裁切过程中的变形量，

　　针对薄壁型材不会出现切口压塌、卷边的问题。下部工作台面设置了可调式型材定位靠尺，靠尺沿型材送料方向布置，带有刻度标识与快速锁紧结构，操作人员推送型材到指定长度位置后，靠尺的侧向定位块能保证型材送进方向与裁切刀的角度保持固定，不会出现斜角角度偏差，避免拼角时出现缝隙过大的问题。工作台两侧延伸出承托料架，针对6米长的常规商用型材，两侧承托架能托住型材两端，避免长型材因为自重下垂导致的裁切角度偏移、切口错位问题，承托架上设置了万向滚珠承托点，推送型材时摩擦力小，单人就能完成长型材的送料定位操作，不需要额外辅助人员抬料。设备下部的柜体结构整合了液压站或者气动驱动单元的安装空间，柜体做了分体式柜门设计，日常维护驱动元件、

　　管路接头时不需要拆解整体机架，柜门边缘做了密封胶条设计，能阻挡裁切过程中产生的少量金属碎屑进入柜体内部，保护驱动元件的运行环境。裁切工位的两侧设置了安全防护光栅的安装位，实际投产时加装光栅后，操作人员手部误入裁切区域时设备会立即停止下行动作，避免工伤事故，刀模位置设置了可调节的压料块，裁切动作触发前压料块会先压紧型材表面，完全固定型材位置后刀模才开始下行裁切，避免裁切过程中型材翘起、移位导致的切口歪斜、刀模崩口问题。从安装边界来看，设备整体占地宽度在1.2米左右，加上两侧承托料架的总长度根据加工型材长度可调整，常规配置下总长度3米就能满足大部分加工场景，设备底部设置了可调式地脚螺栓，安装时不需要做特殊的混凝土地基，

　　调整地脚就能保证工作台面的水平度，适配普通机加工车间的地面安装条件。设计过程中针对刀模的快换需求做了模块化设计，刀模与驱动滑块的连接采用压板式快速锁紧结构，更换不同角度、不同型材适配的刀模时，不需要拆解大量连接螺栓，松开压板就能完成刀模更换，切换加工型材类型的时间能控制在10分钟以内，适配多品种小批量的型材加工订单需求。设备的裁切行程做了限位设计，针对不同壁厚的型材，可以调整下行行程的限位块位置，避免刀模下行过深撞坏下模座，也能减少空行程时间，提升单次裁切的循环效率，常规2mm壁厚的矩形管裁切，单次循环时间不超过3秒，相比普通锯切设备的加工效率提升4倍以上，而且没有锯片损耗、切削液污染的问题，车间生产环境更整洁。针对裁切过程中的噪音问题，刀模与下模座的接触位置做了聚氨酯缓冲垫设计，裁切到位时的刚性碰撞被缓冲垫吸收，能降低15分贝左右的工作噪音，改善车间操作环境。下模座的排屑口直接对接设备下部的碎屑收集抽屉，裁切产生的少量金属碎屑会顺着排屑口落入抽屉，日常清理只需要抽出抽屉倒出碎屑即可，不需要专门清理工作台面的积屑，减少日常维护的工作量。
