Knott拖车制动联轴器总成结构

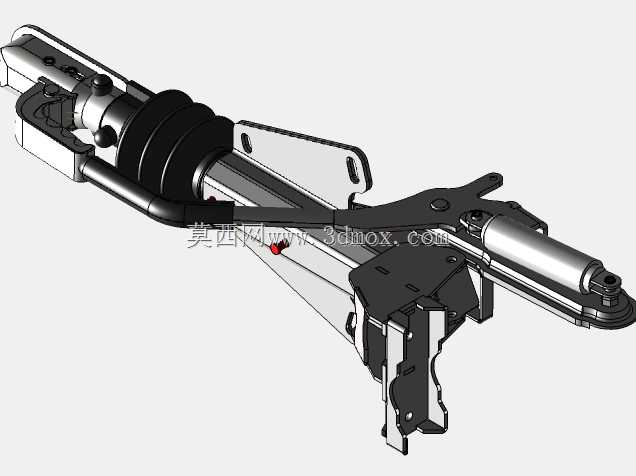

　　这套三维结构呈现的是Knott系列拖车制动联轴器的完整装配形态，属于拖挂式车辆牵引与制动系统中的核心安全部件，主要应用在轻型货运拖车、旅居挂车、农用拖斗以及小型工程拖挂设备上。在实际拖挂运行工况中，该部件一端连接牵引车的牵引钩，另一端固定在拖车车架的牵引梁上，承担牵引力传递、行驶过程中转向摆动补偿以及惯性触发制动三项核心功能。

　　从现场使用逻辑来看，当牵引车正常加速或匀速行驶时，联轴器内部的滑动机构处于拉伸状态，拖车制动保持释放；当牵引车减速制动时，拖车自身的惯性会推动联轴器主体沿导向轴向牵引车方向滑动，这个位移会直接拉动拖车底盘上的制动拉杆，带动各车轮的鼓式制动器动作，实现拖车与牵引车的同步减速，避免拖挂车辆出现推头、甩尾甚至折叠失控的风险。部件外侧的波纹防尘套是长期户外工况下的关键防护结构，能够阻挡泥水、沙尘、道路盐分进入内部滑动摩擦副，保证惯性触发动作的顺畅性，避免卡滞导致制动失灵。

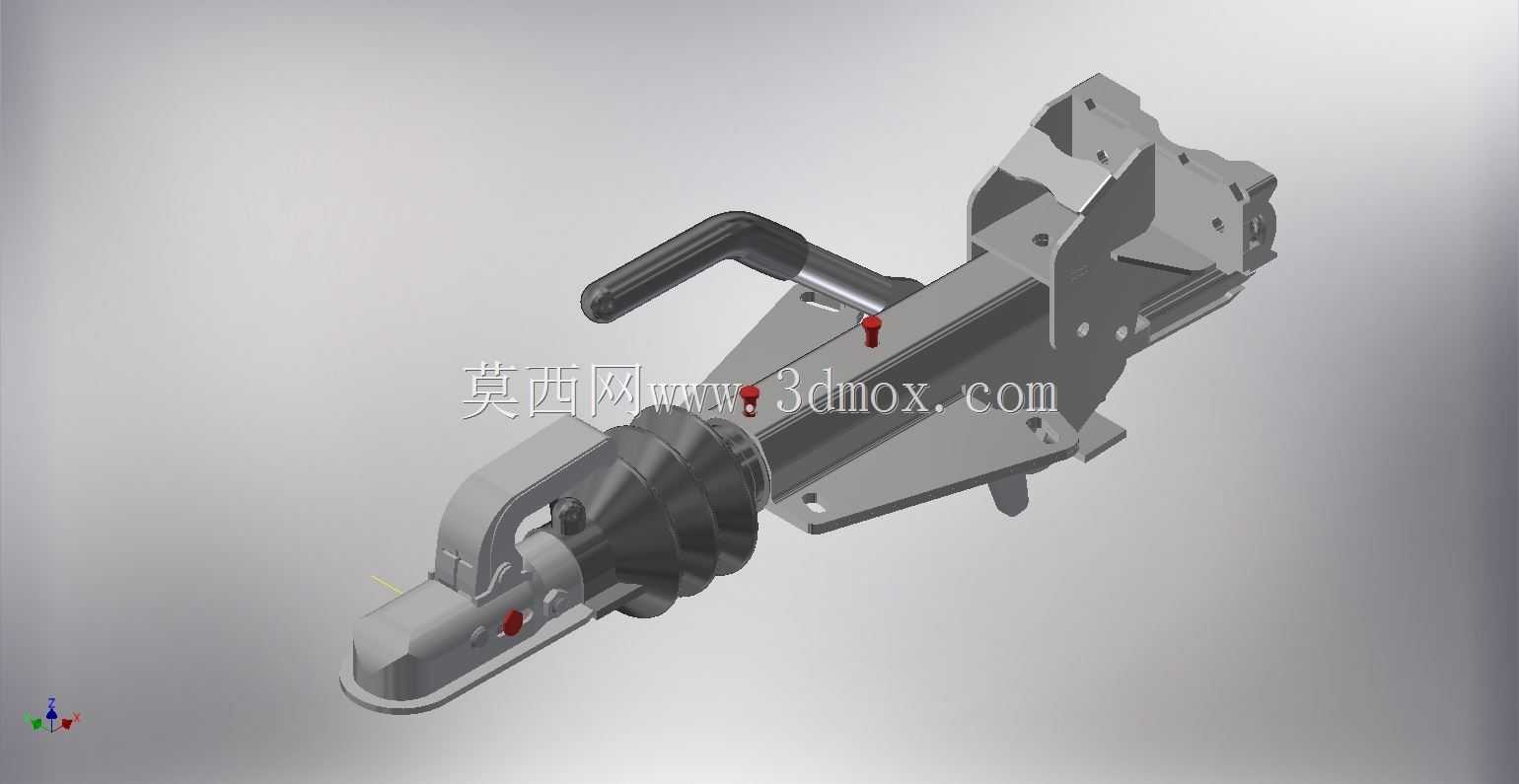

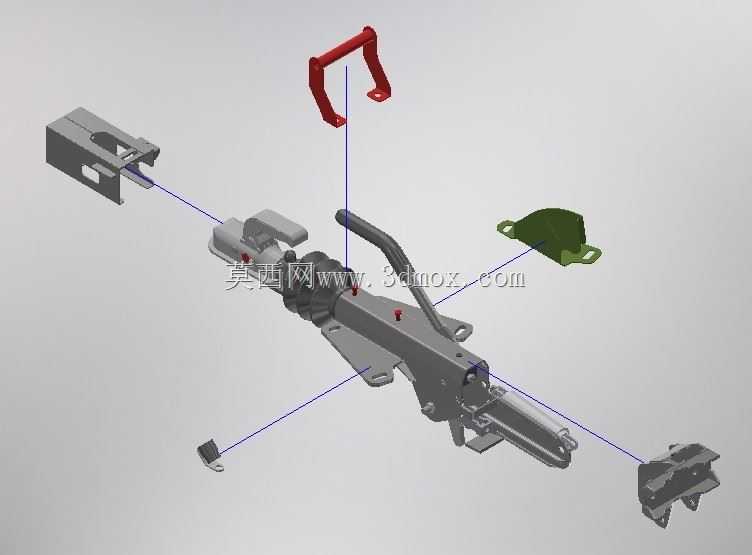

　　结构设计上，总成集成了冲压成型的安装支架、圆柱形滑动导向筒体、阻尼缓冲组件、牵引连接头以及制动行程输出摆臂。安装支架上预留了多组螺栓孔与定位缺口，既可以适配不同截面尺寸的矩形拖车牵引梁，也能通过调整安装孔位匹配不同吨位拖车的制动行程需求。侧面伸出的摆臂与底盘制动拉杆形成铰接传动，摆臂的转动角度和联轴器的轴向滑动行程经过匹配设计，能够在惯性力达到设定阈值时输出足够的制动拉力，同时预留了制动间隙调节的冗余量，方便后期维保过程中调整蹄片间隙。

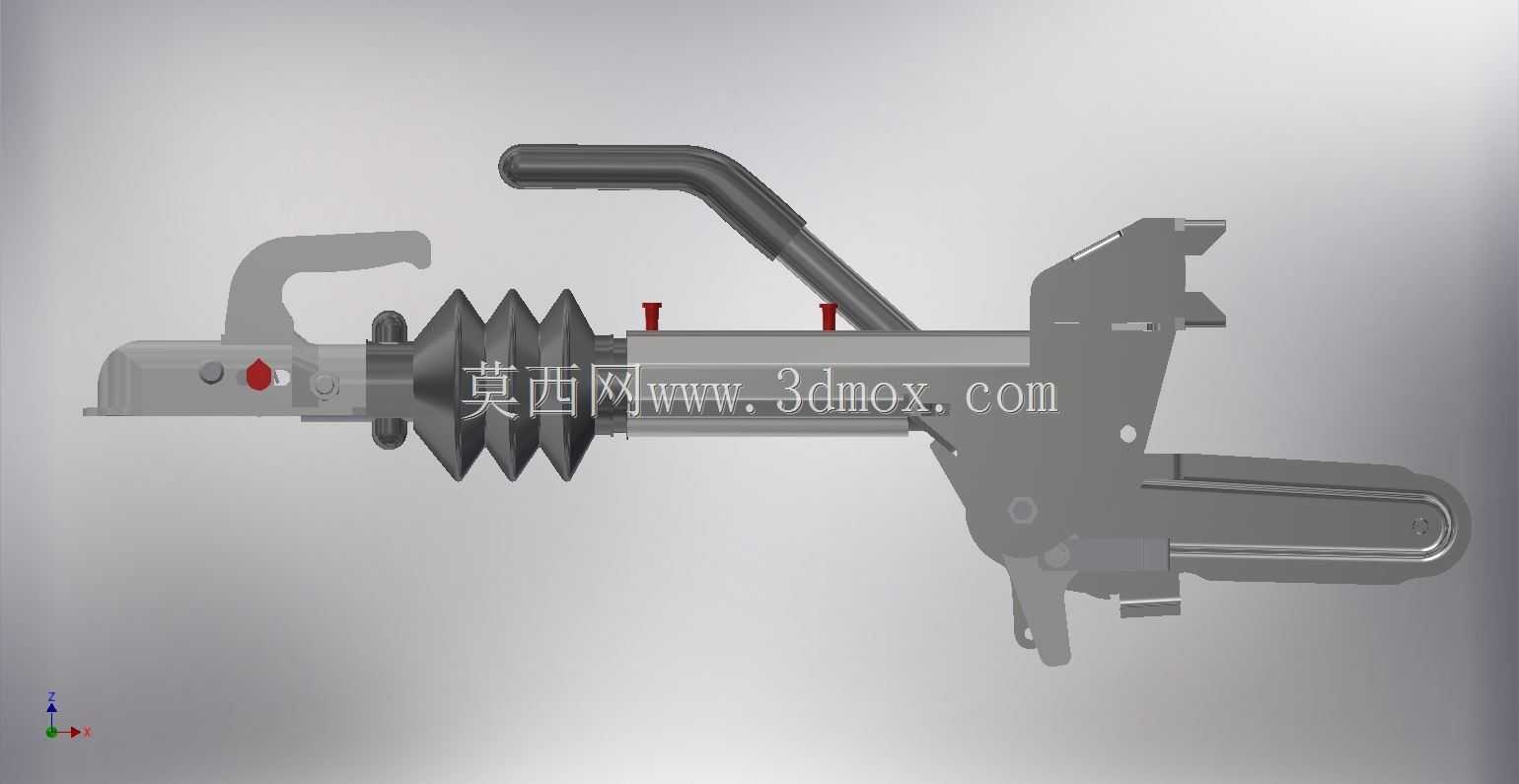

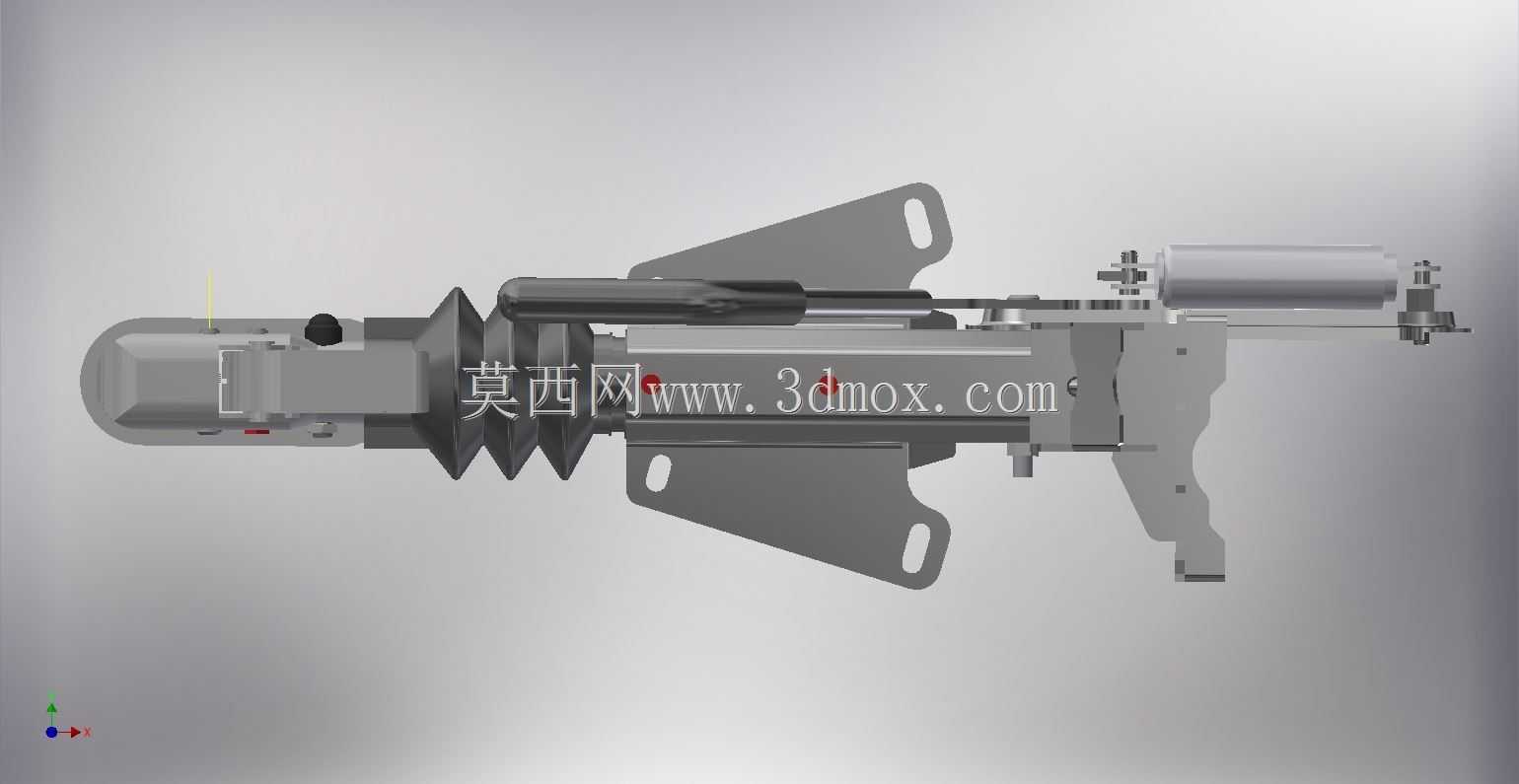

　　外形与安装边界方面，整个总成沿拖车牵引方向呈长条形布局，核心筒体轴线与拖车纵向中心线重合，侧向伸出的支架和摆臂均控制在牵引梁的宽度范围内，不会超出拖车车架的侧向轮廓，避免行驶过程中与路侧障碍物发生剐蹭。安装时需要保证筒体的滑动方向与车辆行驶方向完全平行，若存在偏角会导致滑动阻力增大，轻则制动触发滞后，重则出现行驶中自动带刹的问题。连接牵引钩的锁止机构自带安全锁扣与防脱插销位置，装配后可额外挂载安全链条，即使主连接出现意外松脱，也能维持牵引车与拖车的临时连接，防止挂车完全脱离。

　　建模过程中完整还原了各钣金件的折弯圆角、冲压加强筋、螺栓装配位置以及防尘套的波纹形态，结构工程师可以直接基于该模型核对牵引梁开孔位置、制动拉杆的运动干涉情况，也能在改装拖车时快速评估该款联轴器的承载能力是否匹配整车总质量，省去从零测绘部件的重复工作。对于挂车生产厂商而言，该结构的布局方式也能为自研惯性制动联轴器提供参考，尤其是滑动阻尼的布置形式、支架的受力加强位置，都经过了实际道路工况的验证，能够有效降低新品开发的试错成本。
