拖车平衡悬挂车轴带制动线缆组件

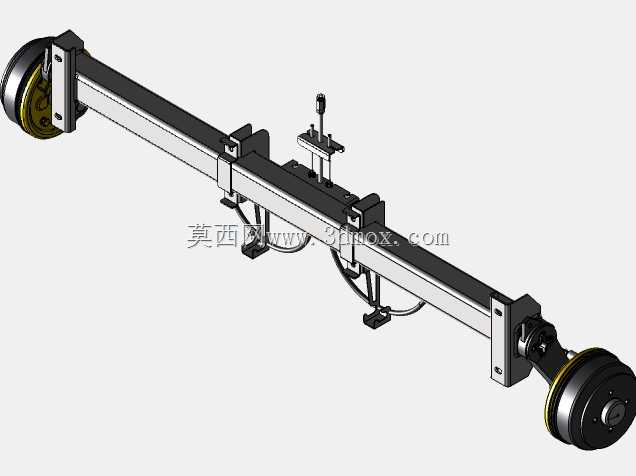

　　这套三维结构围绕轻型拖车、农用挂车和小型工程拖斗的行走承载需求展开，主体为一根贯通式矩形梁车轴，两端集成轮毂、制动鼓、制动气室或机械制动执行件，并沿梁体布置制动拉索、均衡杠杆和弹簧补偿机构。它不是单纯的圆轴零件，而是把承载、悬挂连接、制动力传递和轮距约束整合在同一根横梁上，适合在非道路低速运输、场地转运车、露营拖挂以及设备底盘改装中作为后桥模块使用。

　　从实际装车角度看，横梁采用矩形截面，抗弯和抗扭边界清晰，上方预留的支架可与板簧、均衡梁或车架吊耳配合。两端轮毂轴线必须保持同轴，轮距、板簧座间距和制动器安装面共同决定底盘装配关系。模型中轮毂外侧带有黄色轮辋可视部分，制动鼓与轮毂组合后承担轮胎安装、旋转支承和制动摩擦载荷；端部支架、销轴和开口销区域则用于制动摇臂的运动限位，设计时需要留出摇臂摆动角度，避免拉索张紧时与梁体、轮胎或挡泥板干涉。

　　制动线缆沿梁腹走向布置，通过卡箍、挂钩和过渡支架固定。线缆并非简单贴附，在悬挂跳动和转向微调过程中，拉索会产生相对位移，因此弯曲半径、预留弧长和固定点间距都要校核。过短的线缆会在制动时产生附加拉力，过长则可能松脱、磨碰轮胎或卷入旋转部件。均衡器和弹簧的作用在于让左右制动动作更同步，补偿磨损后的行程差，并在释放制动时使摇臂回位。结构工程师在建模时通常会先确定轮胎静半径和板簧座高度，再反推横梁离地间隙，保证满载状态下制动鼓、拉索最低点和均衡杠杆不会越过通过性边界。

　　设计思路上，该类车轴强调模块化和可维护性。横梁上的焊接支架承担集中载荷，支架根部需要考虑焊缝过渡和应力扩散；轮毂端盖、轴承腔、油封位置应形成独立装配层次，便于后期拆检。制动器一侧的摇臂、拉杆和弹簧构成小范围连杆机构，运动包络要在三维环境中逐帧检查，尤其是制动拉索从梁侧跨接到摇臂的位置，既要保证拉力方向接近摇臂切线，又不能让线缆在极限转角处出现死折。

　　安装边界方面，车轴总长、轮距、板簧中心距、制动器外圆直径和轮胎宽度是选型时的关键约束。横梁上方支架的孔位决定与车架或悬挂的互换性，端部螺栓孔分布决定轮毂和制动底板的适配范围。若用于多轴挂车，还需结合均衡梁布置相邻车轴间距，使载荷在各轴之间合理分配；若用于单轴拖车，则重点校核牵引点高度、车轴前后位置和轴荷分配。模型把梁体、轮毂、制动件、拉索、弹簧和安装支架完整表达，可用于干涉检查、焊接件拆分、外购件选型确认以及装配指导，在底盘方案评审时能够直观呈现行走系统与制动系统的空间关系。
