CA6140机床配套壁挂式操作站台结构

　　这款壁挂式站台是为CA6140普通车床配套设计的高位操作承载结构，主要解决车床高位部件调试、工件装夹辅助、设备日常维保作业时的操作人员站位支撑需求，在中小型机加工车间的车床布局场景中，这类站台常被用于车床主轴箱上方检修、长轴类工件上料辅助、顶部润滑系统维护等常规作业环节，替代传统的移动式登高梯，减少登高设备频繁移位带来的作业效率损耗，同时规避移动梯具在油污地面打滑的安全隐患。

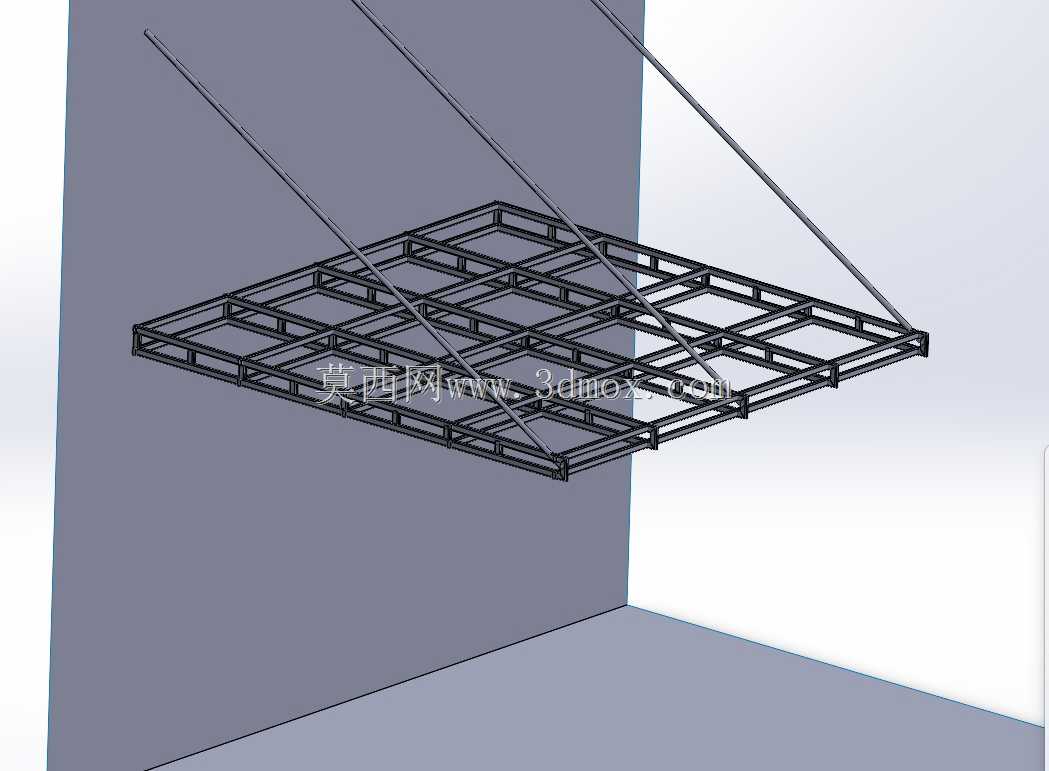

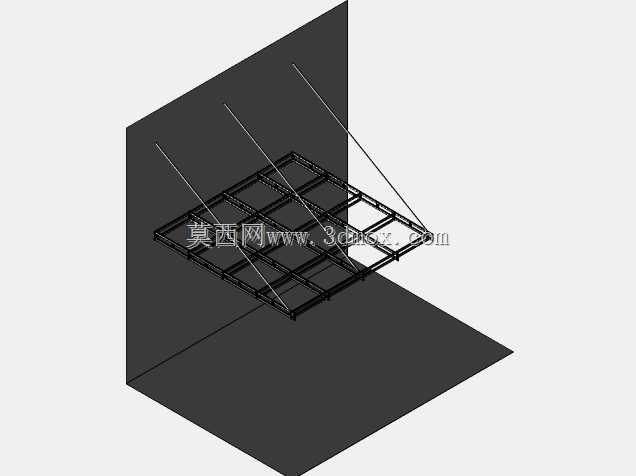

　　整体结构采用方管焊接成型的格栅式框架作为主体承载面，框架的主承力梁选用40403mm规格的热轧方管，次梁采用25252mm方管按300mm等间距排布，形成网格状承载面，单格净空尺寸控制在275275mm，既可以保证操作人员站立时脚部不会卡入间隙，也能让作业过程中掉落的铁屑、切削液直接从网格间隙漏下，避免在站台表面堆积造成滑倒风险，同时格栅结构相比整板台面重量降低40%左右，降低壁挂安装的墙体载荷要求。站台的三个侧边设置有直径16mm的圆钢弯制的防护栏杆，栏杆高度为1050mm，符合机械作业平台的安全防护高度要求，栏杆与主框架采用满焊连接，焊后打磨平整去除焊渣毛刺，避免刮扯操作人员的工作服。

　　安装端采用斜拉式壁挂固定结构，站台靠近墙体的一侧设置有三块预埋式安装固定板，板厚8mm，每块板上开设两个φ18的膨胀螺栓安装孔，用于与车间混凝土墙体或机床配套的钢结构立柱固定；同时站台的前端两个角部分别设置两根斜向支撑杆，支撑杆采用3030*2.5mm方管，一端与站台主框架的角部焊接，另一端与墙体上方的固定点连接，形成三角稳定支撑结构，将站台承载时的部分载荷通过斜拉杆传递到墙体上部，分散底部安装板的受力，经结构受力校核，该结构额定承载能力可达200kg/㎡，完全满足2名操作人员同时站在台面上进行作业的载荷要求。站台的整体外形尺寸控制为长1800mm、宽1200mm，台面距离安装基准面的高度为1400mm，刚好匹配CA6140车床主轴箱顶部的作业高度，操作人员站在台面上时，手臂可轻松覆盖主轴箱、进给箱顶部的所有操作点位，无需过度探身，降低作业疲劳度。

　　设计过程中重点考虑了机加工车间的实际使用环境，所有钢结构部件表面均采用抛丸处理后喷涂环氧铁红底漆加聚氨酯面漆，面漆颜色选用机床常用的中灰色，与车间整体设备色调保持统一，同时涂层具备耐切削液腐蚀、耐铁屑刮擦的特性，长期在油污、铁屑飞溅的环境下使用不会出现涂层脱落、锈蚀的问题。站台的安装边界要求墙体为厚度不小于240mm的实心混凝土墙，若为空心砖墙则需要配套穿墙螺栓进行固定，斜拉杆的上部固定点需要高于站台台面800mm，保证斜拉杆与水平台面的夹角不小于45度，确保支撑受力合理。站台与墙面之间预留10mm的安装间隙，避免墙面不平整导致站台框架安装变形，间隙处采用橡胶密封条填充，防止铁屑从间隙掉落砸伤下方作业人员。

　　相比传统的落地式操作平台，这款壁挂式站台不占用车间地面空间，不会遮挡车床周边的工件转运通道，也不会与车床的排屑器、冷却液箱等部件产生位置干涉，日常不需要移动位置，操作人员需要进行高位作业时可直接踏上站台，作业完成后直接离开，不需要额外的收纳、移位操作。格栅台面的设计也不需要额外做防滑处理，方管本身的表面粗糙度加上网格的镂空结构，即使台面上沾有切削液也不会出现打滑问题，日常清理时只需要用压缩空气从台面上方吹扫，即可将网格内积存的铁屑、杂物吹落，清理维护十分便捷。在结构细节处理上，所有方管的端口都采用焊接封堵，避免切削液、铁屑进入管内部造成内部锈蚀，延长结构的整体使用寿命；栏杆的所有转角处都做了R15的圆角处理，避免尖锐棱角造成磕碰伤害；站台的前端边缘设置有高度50mm的挡脚板，采用2mm厚钢板折弯成型，防止台面上放置的工具、零件从边缘滑落砸伤下方人员。
